メンテナンスライン付ピンゲージ AMLシリーズ（KOUSEI）
- 数量スライド割引
- 通常単価(税別)
- 55,110円～73,409円
- 税込単価
- 60,621円～80,750円
ピンゲージ両端のラインで先端部の磨耗がわかるメンテナンスライン付ピンゲージ。【...
詳細情報を確認する型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
55,110円 ( 60,621円 ) | 15日目 |
57,251円 ( 62,976円 ) | 15日目 |
64,419円 ( 70,861円 ) | 15日目 |
57,232円 ( 62,955円 ) | 15日目 |
59,142円 ( 65,056円 ) | 15日目 |
59,142円 ( 65,056円 ) | 15日目 |
66,703円 ( 73,373円 ) | 15日目 |
62,163円 ( 68,379円 ) | 15日目 |
72,556円 ( 79,812円 ) | 15日目 |
72,556円 ( 79,812円 ) | 15日目 |
73,409円 ( 80,750円 ) | 15日目 |
73,409円 ( 80,750円 ) | 15日目 |
73,409円 ( 80,750円 ) | 15日目 |
73,409円 ( 80,750円 ) | 15日目 |
詳細情報
基本情報
ピンゲージ両端のラインで先端部の磨耗がわかるメンテナンスライン付ピンゲージ。
【特長】
・全製品サブゼロ処理済
・ピンゲージ両端に磨耗確認用のラインを刻印し、今まで確認しづらかった先端部の磨耗がわかりやすい
・ラインが消えたら、約1μm以上磨耗したとわかる
・合格証付
【用途】
・穴径の測定及びマイクロメーター、ノギス等の基準検査等に使用できる
・浅穴精度確認が多く、磨耗状況が気になる方に最適
ご注意
- この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
商品仕様
メンテナンスライン付ピンゲージ（動画） ※画像をクリックすると動画をご覧いただけます。
磨耗確認用のメンテナンスライン付きピンゲージで今まで確認しづらかった先端部の磨耗がわかりやすい
全製品にサブゼロ処理が施してある。
実際のご利用例
メンテナンスラインについて
摩耗確認用のメンテナンスライン付
先端部の摩耗がわかりやすい。
ラインが消えたら、約１μm以上磨耗しています。
メンテナンスライン付ピンゲージ AMLシリーズのラインナップと仕様について
| セット番号 | ゲージサイズ ( 呼び径：mm) | 寸法区分 (mm) | 組本数 | 付属ピンバイス |
|---|---|---|---|---|
| AML-3A | 3.000・3.010・3.020……3.500 | 0.010とび | 51 | APV-3A |
| AML-3B | 3.500・3.510・3.520……4.000 | 51 | APV-3B | |
| AML-4A | 4.000・4.010・4.020……4.500 | 51 | APV-4A | |
| AML-4B | 4.500・4.510・4.520……5.000 | 51 | APV-4B | |
| AML-5A | 5.000・5.010・5.020……5.500 | 51 | APV-5A | |
| AML-5B | 5.500・5.510・5.520……6.000 | 51 | APV-5B | |
| AML-6A | 6.000・6.010・6.020……6.500 | 51 | APV-6A | |
| AML-6B | 6.500・6.510・6.520……7.000 | 51 | APV-6B | |
| AML-7A | 7.000・7.010・7.020……7.500 | 51 | APV-7A | |
| AML-7B | 7.500・7.510・7.520……8.000 | 51 | APV-7B | |
| AML-8A | 8.000・8.010・8.020……8.500 | 51 | APV-8A | |
| AML-8B | 8.500・8.510・8.520……9.000 | 51 | APV-8B | |
| AML-9A | 9.000・9.010・9.020……9.500 | 51 | APV-9A | |
| AML-9B | 9.500・9.510・9.520……10.000 | 51 | APV-9B |
| 呼び寸法 (mm) | 寸法区分 (mm) | 長さ (mm) | 径精度 (μm) | 真円度 (μm) | 円筒度 (μm) | 硬度 (HV) |
|---|---|---|---|---|---|---|
| 3.000…3.990 | 0.010とび | 50 | ±0.8 | 0.5 | 0.5 | 650以上 |
| 4.000…4.990 | ||||||
| 5.000…6.000 | ||||||
| 6.010…6.990 | ||||||
| 7.000…7.990 | ||||||
| 8.000…8.990 | ||||||
| 9.000…10.000 |

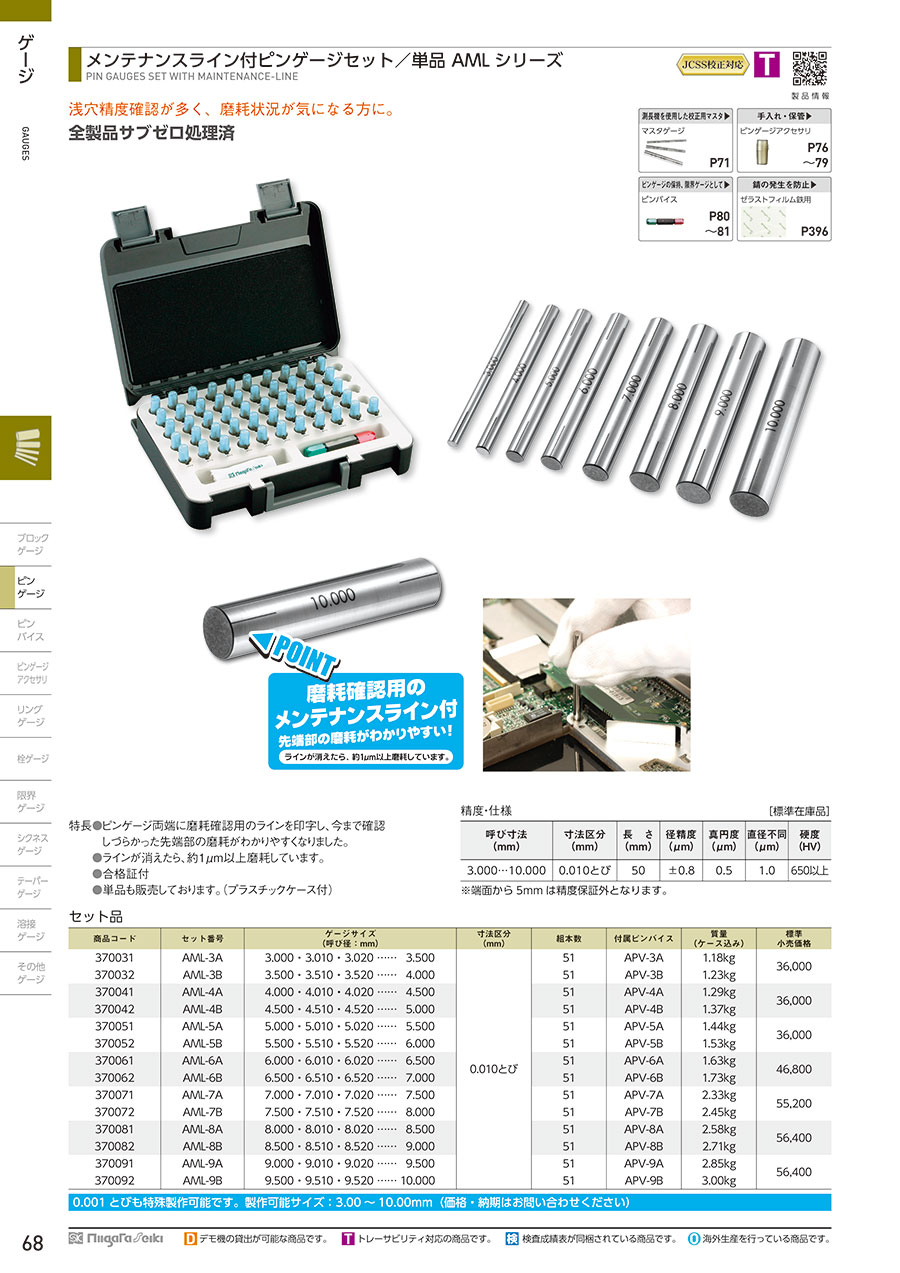

カタログ
