溶接ゲージ WG-2(本体/校正証明書/検査成績書/トレーサビリティ体系図付)

  • 数量スライド割引
通常単価(税別)
18,778
税込単価
20,656

溶接加工作業に活躍な溶接ゲージ。【特長】・溶接作業のスピードアップと品質管理等...

詳細情報を確認する
  • 製品寸法 (mm)
    70×67
  • セット内容・付属品
    本体/校正証明書/検査成績書/トレーサビリティ体系図
  • 質量 (g)
    91
  • 材質
    ステンレス(SUS410)
  • 特長1
    溶接作業のスピードアップと品質管理等の合理化に
  • 特長2
    堅牢、軽便で携帯に便利(ビニールケース付)
  • すみ肉・余盛の器差 (mm)
    ±0.2
  • 角度測定器差(ベベル角測定他) (°)
    ±0.7
  • 隙間測定器差 (mm)
    ±0.4

ご注意

  • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

型番:

WG-2-KOUSEI
解除
    数量:

    製品特長・仕様

    製品の基本仕様・特長

    溶接ゲージとは・・・溶接した部分などの様々な測定ができるゲージです

    脚長ゲージで溶接の肉盛・すみ肉・脚長等の寸法測定がひとつでできる

    溶接ゲージWGシリーズの外観

    WG-2 表面

    溶接ゲージWGシリーズの外観

    裏面

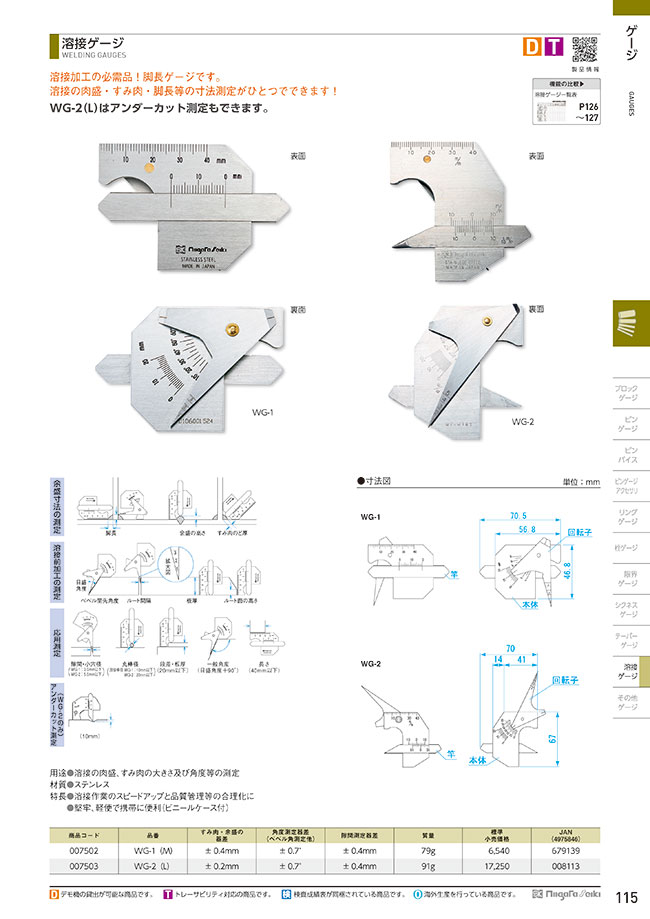

    規格表

    商品コード品番すみ肉 ・ 余盛の 器差角度測定器差
    (ベベル角測定他)
    隙間測定器差質量
    007503WG-2(L)± 0.2mm± 0.7°± 0.4mm91g

    外形図

    溶接ゲージWGシリーズ寸法図

    WG-2 寸法図

    WG-2 寸法図

    使用方法・使用事例

    余盛寸法の測定

    余盛寸法の測定方法

    脚長

    余盛寸法の測定方法

    余盛の高さ

    余盛寸法の測定方法

    すみ肉のど厚

    選定サポート情報

    技術情報

    溶接用語解説

    ■のど厚
     ほぼ直角に交わる二つの面の隅に溶接する三角形の断面を持つ溶接部の厚さ。
    ■アークストライク
     アーク溶接作業中に母材の溶接部以外の部分にアークが飛ぶ事。
    ■ビット
     溶接欠陥の一種。溶接内部のブローホールが表面に出て生じた小さい穴。
    ■ビード
     1回の溶接操作によって作られた溶着金属の帯状の盛り上がり。
    ■アンダーカット
     溶接において、溶着金属の谷部に沿って母材が溶けて溶接方向に生じた溝状の表面欠陥部分。
    ■オーバーラップ
     溶接欠陥の一種。溶着金属が止端で母材に融合せず、重なった状態になった部分。

    メーカー紹介

    SKブランドについて

    SKブランド

    SKブランド

    新潟精機株式会社では、【SKブランド】というオリジナルブランドで様々な測定工具を製造・販売しております。
    そして現在、非常に多くのお客様にご愛用いただいております。
    【SKブランド】はお客様に信頼をお約束します。

    SKブランドの3つの優位性

    高精度
    当メーカーでは創業から半世紀、高品質の証である精度を常に追い求め、ユーザーの皆様からご愛用を得て参りました。
    その長い歴史で培ってきたノウハウと、製造ラインでの徹底管理を基に、SKブランドはこれからも高精度で有り続けます。

    優れた性能
    常日頃より、ご使用になるユーザー様の目線での製品作りを信条に、切磋琢磨を重ねております。
    SKブランドは、ユーザー様の求めるものを形にする事でご期待にお応えし、ひいては社会貢献の一端を担う存在で有りたいと願っております。

    堅牢性
    あらゆる使用シーンを想定し、様々な場面に十分耐え得る製品をご提供しております。
    SKブランドの製品は、必ずやユーザーの皆さまの体の一部となり、お役に立てるものと確信しております。

    新潟精機について

    JCSS校正事業者 登録

    JCSS校正事業者 登録

    2009年にピンゲージ業界で初めて「長さ」区分でJCSS校正事業者に登録されました。
    左記のロゴは、計量法に基づく校正事業者登録制度の標章です。
    新潟精機株式会社キャリブレーションセンターは長さ区分の登録事業者で、0232は新潟精機株式会社キャリブレーションセンターの登録番号です。
    JCSS登録事業者はISO/IEC17025を基準として登録されています。
    ※ISO/IEC17025:試験所・校正機関の能力に関する一般要求事項を規定した国際基準です。JCSS認定事業者は、すべてこの基準にしたがって認定されています。

    新JIS規格 認可

    新JIS規格 認可

    新潟精機の四日町工場(直尺・曲尺)は新JISの認可を受けております。
    工業標準化に基づくJISマーク表示制度において財団法人日本品質保証機構が規格適合したことを認証した商品
    JIS B 7516 金属製直尺
    JIS B 7534 金属製角度直尺

    ISO9001 取得

    ISO9001 取得

    新潟精機では、皆さまへ確かな品質の商品の提供を実現するため2000年にISO9001を取得、その後2008年版から2015年版に移行を完了しております。
    新潟精機は、ISOを取得したことにより、お客様の満足を第一と考え、高精度商品の開発に全社を挙げて取り組んでいます。
    (ISO9001該当事業所:本社、PT事業部、塚野目工場、須戸工場、四日町工場、リング工場、電水器工場、保内工場)

    WG-2-KOUSEIの仕様・寸法情報

    製品寸法(mm)
    70×67
    セット内容・付属品
    本体/校正証明書/検査成績書/トレーサビリティ体系図
    質量(g)
    91
    材質
    ステンレス(SUS410)
    特長1
    溶接作業のスピードアップと品質管理等の合理化に
    特長2
    堅牢、軽便で携帯に便利(ビニールケース付)
    すみ肉・余盛の器差(mm)
    ±0.2
    角度測定器差(ベベル角測定他)(°)
    ±0.7
    隙間測定器差(mm)
    ±0.4
    -
    -

    絞り込み条件

    • タイプ

    • 出荷日

      • すべて
      • 11日以内

    型番リスト

    表示件数
    型番
    WG-2-KOUSEI
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,778
    ( 20,656 )
    11日目

    詳細情報

    基本情報

    溶接加工作業に活躍な溶接ゲージ。
    【特長】
    ・溶接作業のスピードアップと品質管理等の合理化に最適
    ・堅牢、軽便で携帯に便利(ビニールケース付)
    ・同一面上に目盛があるので見やすい
    ・検査合格表付
    【用途】
    ・溶接の肉盛、すみ肉の大きさ及び角度等の測定など

    ご注意

    • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
