単品ブロックゲージ 0級相当品(本体/校正証明書/検査成績書/トレーサビリティ体系図付)

  • 数量スライド割引
通常単価(税別)
9,12115,709
税込単価
10,03317,280

JISB7506の0級相当の高精度ブロックゲージ。【特長】・高精度0級相当モデ...

詳細情報を確認する
  • 校正証明書
  • 単品・セット区分
    単品
  • 材質
  • セット内容
    本体/校正証明書/検査成績書/トレーサビリティ体系図
  • 熱膨張係数
    11.5×10-6/K
  • 材質詳細
    高炭素高クロム鋼

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
  • こちらの商品はJCSS校正はお受けできない商品となっております。

型番

未確定 105 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量:

    製品特長・仕様

    製品の基本仕様・特長

    ●ブロックゲージとは

    ブロックの端面間隔で長さを定義するもので、実用的な長さの標準器として幅広く用いられています。
    工業用に使われているいろいろな測定器の原器とされ、最も精度の高いゲージです。
    材質は、鋼、セラミックスがあり、呼びは0.5mm~1,000mmまで様々なサイズがあります。
    精度により、K級、0級、1級、2級の4等級が規定されています。
    等級はそれぞれの用途に応じて使い分けます。

    等級用途
    K超精密測定用標準ブロックゲージの確認・精密学術研究
    0精密測定用検査用・工作用のブロックゲージの点検・測定器の精度点検
    1一般測定用ゲージの精度点検・機械部品などの検査
    2工作用測定器類の精度調整・工具刃具の取り付け

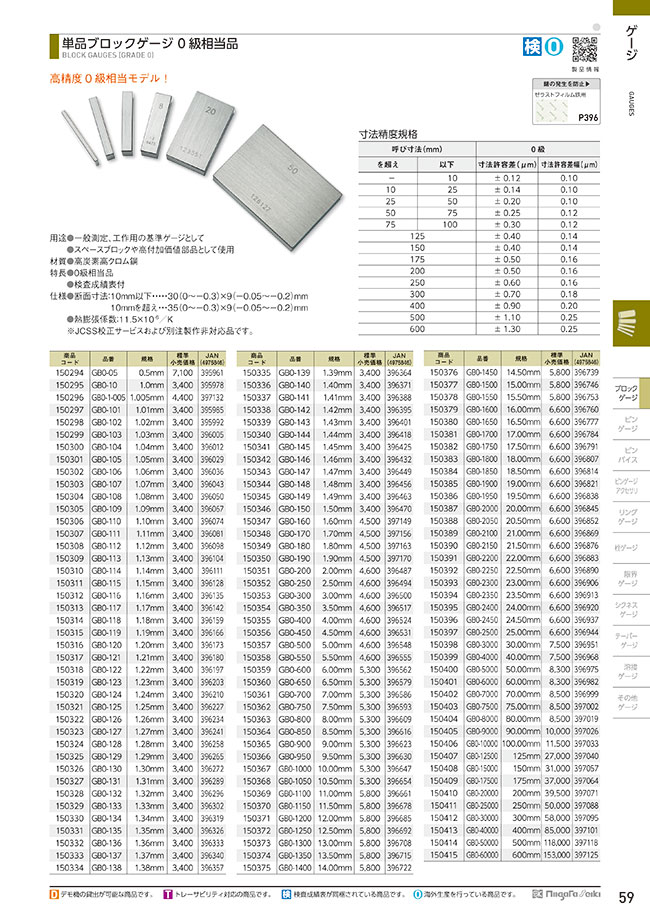

    単品ブロックゲージ 0級相当品:関連画像
    • 仕様
      断面寸法:10mm以下、30(0~-0.3)×9(-0.05~-0.2)mm 10mmを超え、35(0~-0.3)×9(-0.05~-0.2)mm
      熱膨張係数:11.5×10-6/K
    • 材質:高炭素高クロム鋼
    呼び寸法(mm)0級
    を超え以下寸法許容差(μm)寸法許容差幅(μm)
    -10±0.120.10
    1025±0.140.10
    2550±0.200.10
    5075±0.250.12
    75100±0.300.12
    125±0.400.14
    150±0.400.14
    175±0.500.16
    200±0.500.16
    250±0.600.16
    300±0.700.18
    400±0.900.20
    500±1.100.25
    600±1.300.25


    寸法精度規格

    型番商品コード規格
    GB0-051502940.5mm
    GB0-101502951.0mm
    GB0-1-0051502961.005mm
    GB0-1011502971.01mm
    GB0-1021502981.02mm
    GB0-1031502991.03mm
    GB0-1041503001.04mm
    GB0-1051503011.05mm
    GB0-1061503021.06mm
    GB0-1071503031.07mm
    GB0-1081503041.08mm
    GB0-1091503051.09mm
    GB0-1101503061.10mm
    GB0-1111503071.11mm
    GB0-1121503081.12mm
    GB0-1131503091.13mm
    GB0-1141503101.14mm
    GB0-1151503111.15mm
    GB0-1161503121.16mm
    GB0-1171503131.17mm
    GB0-1181503141.18mm
    GB0-1191503151.19mm
    GB0-1201503161.20mm
    GB0-1211503171.21mm
    GB0-1221503181.22mm
    GB0-1231503191.23mm
    GB0-1241503201.24mm
    GB0-1251503211.25mm
    GB0-1261503221.26mm
    GB0-1271503231.27mm
    GB0-1281503241.28mm
    GB0-1291503251.29mm
    GB0-1301503261.30mm
    GB0-1311503271.31mm
    GB0-1321503281.32mm
    型番商品コード規格
    GB0-1331503291.33mm
    GB0-1341503301.34mm
    GB0-1351503311.35mm
    GB0-1361503321.36mm
    GB0-1371503331.37mm
    GB0-1381503341.38mm
    GB0-1391503351.39mm
    GB0-1401503361.40mm
    GB0-1411503371.41mm
    GB0-1421503381.42mm
    GB0-1431503391.43mm
    GB0-1441503401.44mm
    GB0-1451503411.45mm
    GB0-1461503421.46mm
    GB0-1471503431.47mm
    GB0-1481503441.48mm
    GB0-1491503451.49mm
    GB0-1501503461.50mm
    GB0-1601503471.60mm
    GB0-1701503481.70mm
    GB0-1801503491.80mm
    GB0-1901503501.90mm
    GB0-2001503512.00mm
    GB0-2501503522.50mm
    GB0-3001503533.00mm
    GB0-3501503543.50mm
    GB0-4001503554.00mm
    GB0-4501503564.50mm
    GB0-6001503596.00mm
    GB0-6501503606.50mm
    GB0-7001503617.00mm
    GB0-7501503627.50mm
    GB0-8001503638.00mm
    GB0-8501503648.50mm
    GB0-9001503659.00mm
    型番商品コード規格
    GB0-9501503669.50mm
    GB0-105015036810.50mm
    GB0-110015036911.00mm
    GB0-115015037011.50mm
    GB0-120015037112.00mm
    GB0-125015037212.50mm
    GB0-130015037313.00mm
    GB0-135015037413.50mm
    GB0-140015037514.00mm
    GB0-145015037614.50mm
    GB0-155015037815.50mm
    GB0-160015037916.00mm
    GB0-165015038016.50mm
    GB0-170015038117.00mm
    GB0-175015038217.50mm
    GB0-180015038318.00mm
    GB0-185015038418.50mm
    GB0-190015038519.00mm
    GB0-195015038619.50mm
    GB0-205015038820.50mm
    GB0-210015038921.00mm
    GB0-215015039021.50mm
    GB0-220015039122.00mm
    GB0-225015039222.50mm
    GB0-230015039323.00mm
    GB0-235015039423.50mm
    GB0-240015039524.00mm
    GB0-245015039624.50mm
    GB0-250015039725.00mm
    GB0-300015039830.00mm
    GB0-400015039940.00mm
    GB0-600015040160.00mm
    GB0-700015040270.00mm
    GB0-750015040375.00mm
    GB0-900015040590.00mm

    使用方法・使用事例

    使用例

    ※画像をクリックすると動画をご覧いただけます。




    絞り込み条件:2 項目の仕様が未選択です

    • 呼び寸法(mm)

    • 商品コード

    • タイプ

    • 出荷日

      • すべて
      • 13日以内

    型番リスト

    表示件数

    呼び寸法

    (mm)

    商品コード

    0級:寸法許容差

    (μm)

    0級:寸法許容差幅

    (μm)

    断面寸法

    (mm)

    最小発注数量
    0.5
    150294
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.005
    150296
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1
    150295
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.01
    150297
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.02
    150298
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.03
    150299
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.04
    150300
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    10.5
    150368
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.05
    150301
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.06
    150302
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.07
    150303
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.08
    150304
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.09
    150305
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    11
    150369
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.1
    150306
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.11
    150307
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.12
    150308
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.13
    150309
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.14
    150310
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    11.5
    150370
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.15
    150311
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.16
    150312
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.17
    150313
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.18
    150314
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.19
    150315
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    12
    150371
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.2
    150316
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.21
    150317
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.22
    150318
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.23
    150319
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.24
    150320
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    12.5
    150372
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.25
    150321
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.26
    150322
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.27
    150323
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.28
    150324
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.29
    150325
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    13
    150373
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.3
    150326
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.31
    150327
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.32
    150328
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.33
    150329
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.34
    150330
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    13.5
    150374
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.35
    150331
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.36
    150332
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.37
    150333
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.38
    150334
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.39
    150335
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    14
    150375
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.4
    150336
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.41
    150337
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.42
    150338
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.43
    150339
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.44
    150340
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    14.5
    150376
    ±0.14
    0.10
    35(0~-0.3)×9(-0.05~-0.2)
    1個
    1.45
    150341
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.46
    150342
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.47
    150343
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    1.48
    150344
    ±0.12
    0.10
    30(0~-0.3)×9(-0.05~-0.2)
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,595
    ( 13,855 )
    13日目
    10,496
    ( 11,546 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,191
    ( 12,310 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    11,574
    ( 12,731 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目
    9,121
    ( 10,033 )
    13日目

    詳細情報

    基本情報

    JISB7506の0級相当の高精度ブロックゲージ。
    【特長】
    ・高精度0級相当モデル。一般測定、工作用の基準ゲージとして
    ・スペースブロックや高付加価値部品として使用
    ・一般測定、工作用の基準ゲージとして使用
    ・検査成績表付
    【用途】
    ・長さの測定器類の精度検査、スペースブロックや高付加価値部品として使用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
    • こちらの商品はJCSS校正はお受けできない商品となっております。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    単品ブロックゲージ 0級相当品(本体/校正証明書/検査成績書/トレーサビリティ体系図付)のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    単品ブロックゲージ 0級相当品(本体/校正証明書/検査成績書/トレーサビリティ体系図付)
    単品ブロックゲージ 1級相当品(本体/校正証明書/検査成績書/トレーサビリティ体系図付)
    単品セラミックブロックゲージ 0級相当品(本体/校正証明書/検査成績書/トレーサビリティ体系図付)
    超硬ブロックゲージ K0級
    ノギス検査セット
    単品ブロックゲージ 0級相当品
    メーカー新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)新潟精機(SK)
    通常価格9,121-8,803 -12,720 -49,86718,134 -4,100 -
    通常出荷日13日目12日目〜15日目5日目5日目在庫品1日目〜
    校正証明書-
    単品・セット区分単品単品単品単品セット単品
    材質セラミック超硬
    セット内容本体/校正証明書/検査成績書/トレーサビリティ体系図本体/校正証明書/検査成績書/トレーサビリティ体系図本体/校正証明書/検査成績書/トレーサビリティ体系図PCケース--
    熱膨張係数11.5×10-6/K11.5×10-6/K(9.5±1)×10-6/K4.5x10-6乗/K11.5x10-6乗/K11.5×10-6/K
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    ブロックゲージカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷 新規会員登録で2D・3D CADデータを無料でダウンロード

    比較リスト
