スリムハンドル栓ゲージ H7(工作用)(本体/校正証明書/検査成績書/トレーサビリティ体系図付)

  • 商品タイプ
    限界栓ゲージ
  • 等級
    H7
  • セット内容
    本体/校正証明書/検査成績書/トレーサビリティ体系図
  • 材質
    ゲージ部:合金工具鋼、シャンク部:ステンレス
  • 特長
    穴ゲージ部よりハンドルが細い事により、栓ゲージで検査しれない深穴の検査が可能

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

型番

未確定 18 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量:

    製品特長・仕様

    製品の基本仕様・特長

    ゲージ部よりハンドル部が細くなり、深穴の検査も可能になった栓ゲージ

    スリムハンドル栓ゲージ H7(工作用) SHLP10-H7

    SHLP10-H7

    商品コード型番規格L
    (mm)
    K1
    (mm)
    K2
    (mm)
    ハンドル径
    (mm)
    質量
    393503SHLP3-H7Φ31102020Φ24g
    393504SHLP4-H7Φ4Φ38g
    393505SHLP5-H7Φ510g
    393506SHLP6-H7Φ6Φ520g
    393507SHLP7-H7Φ724g
    393508SHLP8-H7Φ827g
    393509SHLP9-H7Φ932g
    393510SHLP10-H7Φ10120Φ858g
    393511SHLP11-H7Φ1163g
    393512SHLP12-H7Φ1269g
    393513SHLP13-H7Φ1369g
    393514SHLP14-H7Φ1482g
    393515SHLP15-H7Φ1589g
    393516SHLP16-H7Φ161402525Φ10136g
    393517SHLP17-H7Φ17146g
    393518SHLP18-H7Φ18157g
    393519SHLP19-H7Φ19169g
    393520SHLP20-H7Φ20181g

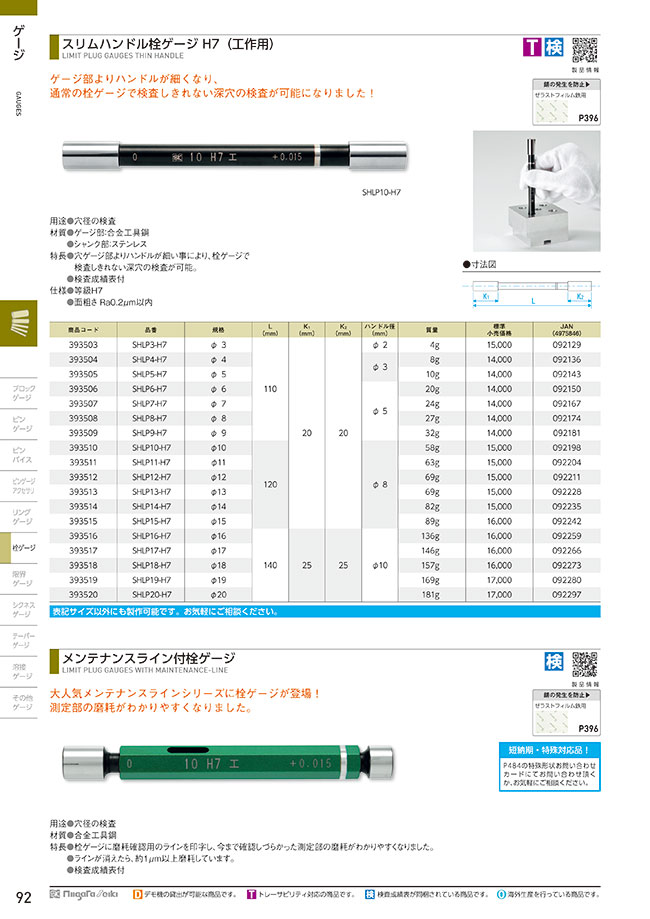

    外形図

    スリムハンドル栓ゲージ H7(工作用) 寸法図

    使用方法・使用事例

    使用事例

    スリムハンドル栓ゲージ H7(工作用) 使用例

    使用例

    使用例

    ※画像をクリックすると動画をご覧いただけます。




    絞り込み条件:1 項目の仕様が未選択です

    • 呼び

    • タイプ

    • 出荷日

      • すべて
      • 15日以内

    型番リスト

    表示件数

    呼び

    質量

    (g)

    最小発注数量
    Φ3
    4
    1個
    Φ4
    8
    1個
    Φ5
    10
    1個
    Φ6
    20
    1個
    Φ7
    24
    1個
    Φ8
    27
    1個
    Φ9
    32
    1個
    Φ10
    58
    1個
    Φ11
    63
    1個
    Φ12
    69
    1個
    Φ13
    69
    1個
    Φ14
    82
    1個
    Φ15
    89
    1個
    Φ16
    136
    1個
    Φ17
    146
    1個
    Φ18
    157
    1個
    Φ19
    169
    1個
    Φ20
    181
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,242
    ( 14,566 )
    15日目
    12,632
    ( 13,895 )
    15日目
    12,632
    ( 13,895 )
    15日目
    13,597
    ( 14,957 )
    15日目
    12,632
    ( 13,895 )
    15日目
    12,632
    ( 13,895 )
    15日目
    12,632
    ( 13,895 )
    15日目
    13,242
    ( 14,566 )
    15日目
    13,242
    ( 14,566 )
    15日目
    13,242
    ( 14,566 )
    15日目
    13,242
    ( 14,566 )
    15日目
    13,242
    ( 14,566 )
    15日目
    13,851
    ( 15,236 )
    15日目
    13,851
    ( 15,236 )
    15日目
    13,851
    ( 15,236 )
    15日目
    13,851
    ( 15,236 )
    15日目
    14,461
    ( 15,907 )
    15日目
    14,461
    ( 15,907 )
    15日目

    詳細情報

    基本情報

    【特長】
    ・穴ゲージ部よりハンドルが細いことにより、栓ゲージで検査しきれない深穴の検査が可能
    ・検査成績表付
    【用途】
    ・穴径の検査など

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
