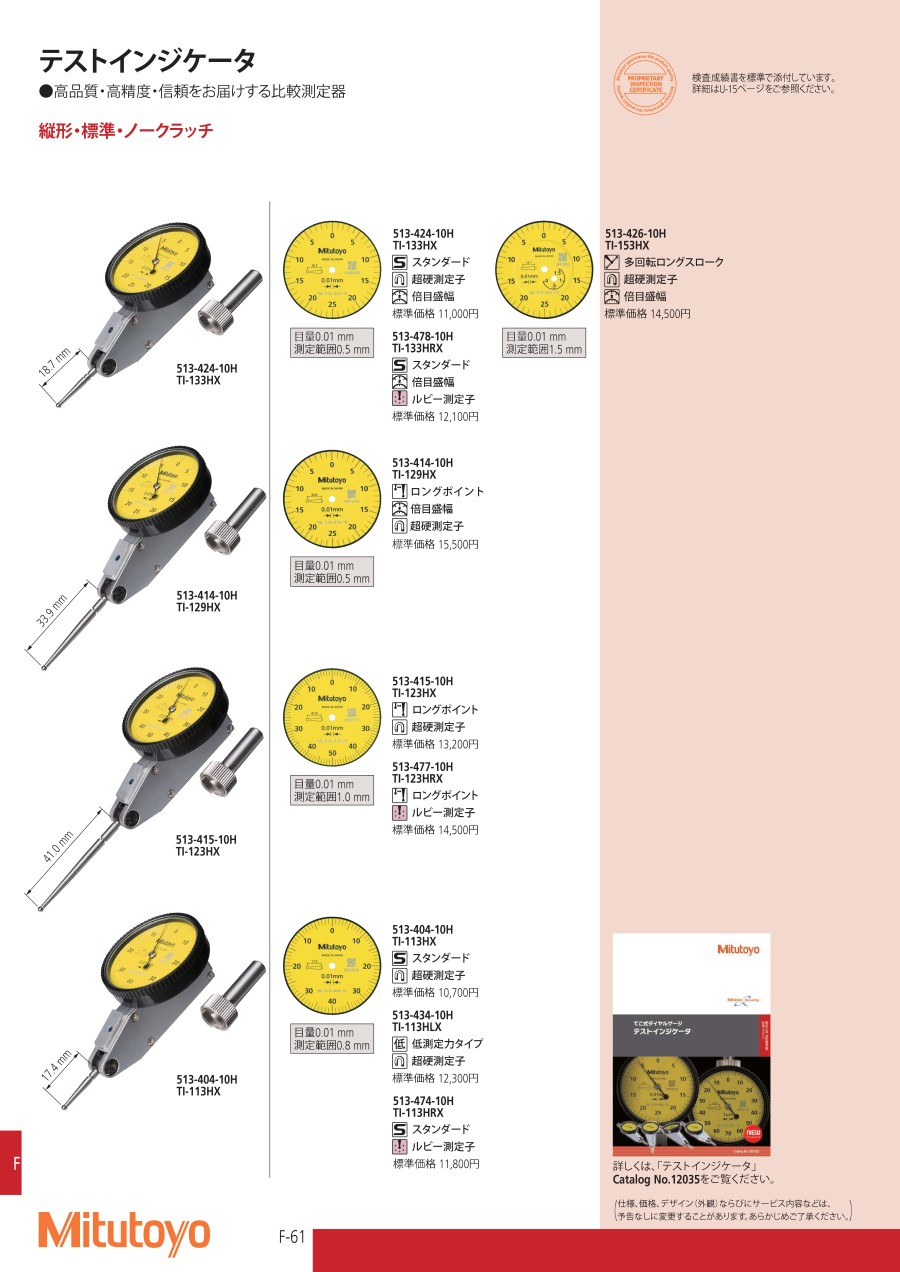

てこ式ダイヤルゲージ テストインジケータ 縦形/標準・小面径　本体＋校正文書

製品特長・仕様

製品の基本仕様・特長

注意・禁止事項

ご使用の前に

1. 乾いた布で測定子を清掃してください。
2. 指針の曲がり、指針メタルの傾きなど（図1）を確認して、測定子を全行程にわたって動かして指針の動き、測定子の引っ掛かり等を確認してください。
3. 長さの異なる測定子を使用しますと大きな測定誤差が生じますので、必ず機種に応じた測定子をご使用ください。（図2）
4. アリ溝付ステムの取付けはナットをしっかり締めてください。（図3）

ご使用中

1. 保持具は、たわまない物をご使用し、クランプは確実に締めてください。（図4、図5）
2. 精度不良や故障の原因となりますので、分解や改造をしないでください。
3. 測定子を測定面にあてる角度（θ）により測定値の誤差が生じます。可能な限り角度（θ）が小さくなるようにセットしてください。水平で使用できない場合には、角度（θ）毎に補正を行ってください。（図6）
4. 作動や精度に影響しますので、測定子に横方向へ力を加えたり、外枠に力を加えないでください。（図7）

角度（θ）	補正係数（k）
10°	0.98
20°	0.94
30°	0.86
40°	0.76
50°	0.64
60°	0.5

真の値（近似値）＝読取値×補正係数（k）

落下や衝撃等で破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷等が無いか確認して全体を乾いた布などで清掃してください。
2. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
