オーエスジー

AE-MSS-H 高硬度鋼用超硬エンドミル多刃スクエアタイプスタブ形

カタログ |

通常単価(税別): 5,013円～14,745円

税込単価: 5,514円～16,220円

通常出荷日：1日目

【特長】・高硬度鋼加工に抜群の威力を発揮するDUROREYコーティングを採用しました。・さらに最適化さ...

商品画像は代表画像です。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高硬度鋼加工を支える革新的なコーティング＜DUROREY：デューロレイ＞

被膜断面

超耐熱層

SiC含有の超耐熱材料と結晶微細化による表面平滑化、高硬度化、高じん性および耐凝着強化

超微細ナノ周期積層構造

ナノ周期積層と耐摩耗層の積層構造によって、結晶微細化と機械特性の改善

SiC含有の超耐熱層と超微細ナノ周期積層構造によって、高い耐熱性と耐摩耗性を有しつつ、優れたじん性を発揮します。高硬度加工においてもチッピングを抑制し、工具の長寿命化を実現します。

被膜色	被膜構造	硬さ（GPa）	酸化開始温度（℃）	耐熱性	付着力	面粗さ	耐摩耗性	耐凝着性	じん性
黒灰色	超微細ナノ周期積層	41	1,300	☆	◎	○	☆	◎	◎

（標準）○⇒◎⇒☆（高評価）

不等分割刃がびびりを抑制

最適化された刃先仕様により高硬度鋼を安定加工

使用工具	AE-MS-H φ4
被削材	STAVAX（52HRC）
加工方法	側面切削
切削速度	100m/min（7,950min^-1）
送り速度	1,250mm/min（0.039mm/t）
切込深さ	ap=6mm ae=0.2mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

刃先の損傷状況

［AE-MS-H］切削長さ：350.9m
［従来品］切削長さ：179.3m

DUROREYコーティング

高い耐熱性と耐摩耗性を有し、さらに優れたじん性により高硬度鋼加工に抜群の威力を発揮します。

性能・試験情報

■被膜性能

＜硬さ60HRC SKD11加工データ＞

使用工具	超硬6枚刃スクエアエンドミル φ10
被削材	SKD11（60HRC）
加工方法	側面切削
切削速度	250m/min（7,950min^-1）
送り速度	4,800mm/min（0.1mm/t）
切込深さ	ap=10mm ae=0.1mm
切削油剤	エアブロー

外周摩耗幅0.1mmでの切削長さ

84m加工後の損傷状況

従来コーティング品に対して約60%の性能向上

外形図

推奨切削条件

推奨切削条件表

側面切削

高速側面切削

加工時に発生する火花や破損による発熱で引火・火災の危険性があります。防火対策を必ず行って下さい。
高速高精度のマシニングセンタを利用した場合の基準条件表です。

AE-MSS-H 高硬度鋼用超硬エンドミル多刃スクエアタイプスタブ形推奨切削条件表2

切削条件時の注意

機械、ホルダは剛性のある精度の高いものをご使用下さい。
びびりが発生する時は、回転速度、送り速度を同じ割合で下げてご使用下さい。
切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。
摩耗が進行すると火花が発生しますので、発火性のある切削油剤は絶対に使用しないで下さい。

型番リスト

表示件数

型番

刃径

(mm)

刃数

(枚)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

寸法LH

(mm)

ツールNo.

首径

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

ワーク勾配角に対する実有効長 0.5°

(mm)

ワーク勾配角に対する実有効長 1.5°

(mm)

干渉角度

最小発注数量

3	4	4.5	9	6	45	14.8	8549830	2.85	9.87	10.62	11.48	9.46	10.23	5.78°	1個
4	4	6	12	6	50	16	8549831	3.85	13.09	14.07	15.21	12.6	13.56	3.59°	1個
5	4	7.5	15	6	60	17.1	8549832	4.85	16.3	-	-	15.72	16.88	1.68°	1個
6	6	9	18	6	80	-	8549833	5.85	-	-	-	-	-	-	1個
8	6	12	24	8	90	-	8549834	7.85	-	-	-	-	-	-	1個
10	6	15	30	10	100	-	8549835	9.85	-	-	-	-	-	-	1個
12	6	18	36	12	110	-	8549836	11.8	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,013円 ( 5,514円 )	1日目
5,421円 ( 5,963円 )	1日目
5,742円 ( 6,316円 )	1日目
6,854円 ( 7,539円 )	1日目
8,448円 ( 9,293円 )	1日目
11,625円 ( 12,788円 )	1日目
14,745円 ( 16,220円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・高硬度鋼加工に抜群の威力を発揮するDUROREYコーティングを採用しました。
・さらに最適化された刃先仕様により高硬度鋼を安定した加工が可能です。
・不等分割刃がびびりを抑制。
・1.5D刃長(首下長3D)

ご注意

商品画像は代表画像です。

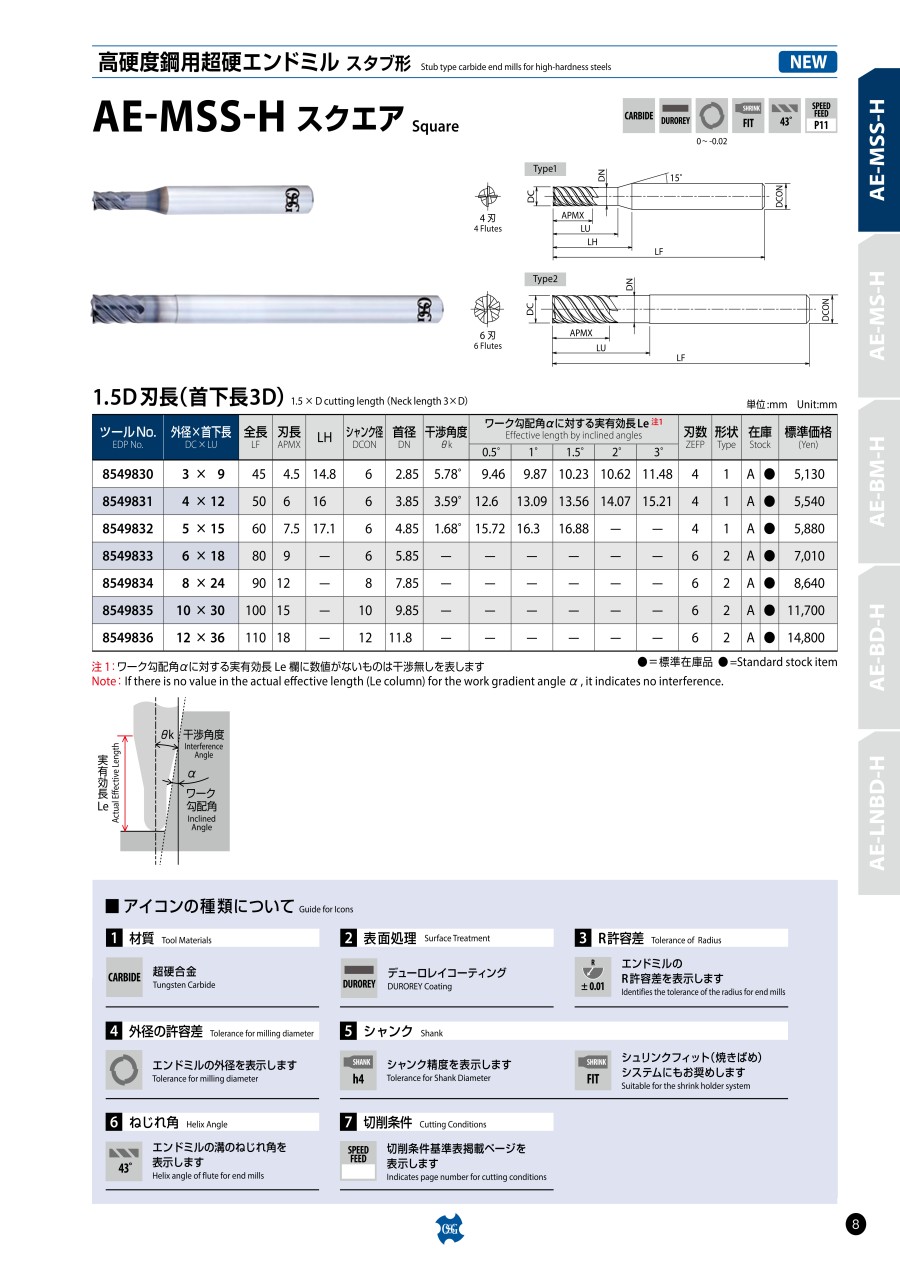

カタログ
