オーエスジー

AE-MS-H 高硬度鋼用超硬エンドミル多刃スクエアタイプショート形

カタログ |

通常単価(税別): 4,422円～55,730円

税込単価: 4,864円～61,303円

通常出荷日：1日目

【特長】・高硬度鋼加工に抜群の威力を発揮するDUROREYコーティングを採用しました。・さらに最適化さ...

画像は商品シリーズの代表イメージ画像です。
型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

高硬度鋼加工を支える革新的なコーティング＜DUROREY：デューロレイ＞

被膜断面

超耐熱層

SiC含有の超耐熱材料と結晶微細化による表面平滑化、高硬度化、高じん性および耐凝着強化

超微細ナノ周期積層構造

ナノ周期積層と耐摩耗層の積層構造によって、結晶微細化と機械特性の改善

SiC含有の超耐熱層と超微細ナノ周期積層構造によって、高い耐熱性と耐摩耗性を有しつつ、優れたじん性を発揮します。高硬度加工においてもチッピングを抑制し、工具の長寿命化を実現します。

被膜色	被膜構造	硬さ（GPa）	酸化開始温度（℃）	耐熱性	付着力	面粗さ	耐摩耗性	耐凝着性	じん性
黒灰色	超微細ナノ周期積層	41	1,300	☆	◎	○	☆	◎	◎

（標準）○⇒◎⇒☆（高評価）

不等分割刃がびびりを抑制

最適化された刃先仕様により高硬度鋼を安定加工

使用工具	AE-MS-H φ4
被削材	STAVAX（52HRC）
加工方法	側面切削
切削速度	100m/min（7,950min^-1）
送り速度	1,250mm/min（0.039mm/t）
切込深さ	ap=6mm ae=0.2mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

刃先の損傷状況

［AE-MS-H］切削長さ：350.9m
［従来品］切削長さ：179.3m

DUROREYコーティング

高い耐熱性と耐摩耗性を有し、さらに優れたじん性により高硬度鋼加工に抜群の威力を発揮します。

性能・試験情報

■被膜性能

＜硬さ60HRC SKD11加工データ＞

使用工具	超硬6枚刃スクエアエンドミル φ10
被削材	SKD11（60HRC）
加工方法	側面切削
切削速度	250m/min（7,950min^-1）
送り速度	4,800mm/min（0.1mm/t）
切込深さ	ap=10mm ae=0.1mm
切削油剤	エアブロー

外周摩耗幅0.1mmでの切削長さ

84m加工後の損傷状況

従来コーティング品に対して約60%の性能向上

■長寿命

高硬度鋼加工において、安定した耐久性を実現

使用工具	AE-MS-H φ10
被削材	SKD11（60HRC）
加工方法	側面切削
切削速度	75.4m/min（2,400min^-1）
送り速度	1,000mm/min（0.069mm/t）
切込深さ	ap=15mm ae=0.3mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

95.2m加工時点での外周刃の破損状態

■高速加工

高硬度鋼の高速加工において、優れた耐久性を発揮

使用工具	AE-MS-H φ4
被削材	SKD11（60HRC）
加工方法	側面切削
切削速度	125m/min（9,950min^-1）
送り速度	1,200mm/min（0.03mm/t）
切込深さ	ap=4mm ae=0.08mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

外周刃の破損状態

■安定加工

プリハードン鋼 STAVAX（52HRC）でも安定加工

使用工具	AE-MS-H φ4
被削材	STAVAX（52HRC）
加工方法	側面切削
切削速度	100m/min（7,950min^-1）
送り速度	1,250mm/min（0.039mm/t）
切込深さ	ap=6mm ae=0.2mm
切削油剤	エアブロー
使用機械	立形マシニングセンタ（BT40）

外周刃の破損状態

■長寿命

プリハードン鋼 NAK80（40HRC）においても良好な切削性能を発揮

使用工具	AE-MS-H φ3
被削材	NAK80（40HRC）
加工方法	側面切削
切削速度	102m/min（10,823min^-1）
送り速度	866mm/min（0.02mm/t）
切込深さ	ap=4.5mm ae=0.2mm
切削油剤	エアブロー
使用機械	横形マシニングセンタ（HSK63）

外周刃の破損状態

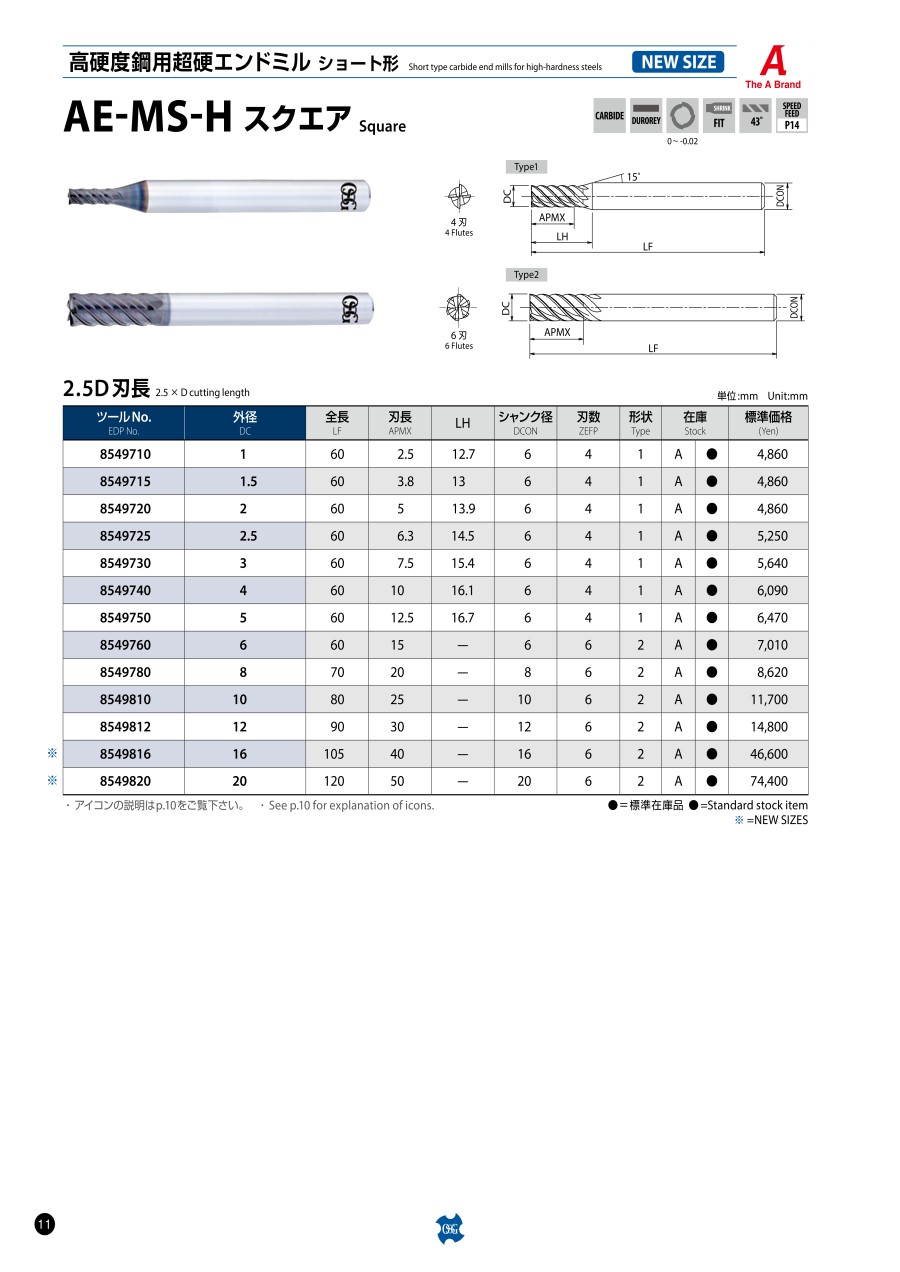

外形図

使用方法・使用事例

使用事例

最大切込み量22mmによる高硬度鋼（60HRC）の高能率荒加工

被削材：SKD11（60HRC）

使用機械：立形マシニングセンタ
主軸タイプ：HSK-A63
最高回転数：20,000min^-1
切削油剤：エアブロー
ホルダ：焼ばめホルダ

工程番号	加工部	加工方法	加工内容	使用工具	切削速度（m/min）	送り速度（mm/min）	ap （mm）	ae （mm）
（1）	ポケット部	ヘリカル加工	荒加工	AE-MS-H φ10	120 （3,800min^-1）	1,200 （0.05mm/t）	ヘリカル角度1°	ヘリカル半径 R5
（1）	ポケット部	繰り広げ加工	荒加工	AE-MS-H φ10	120 （3,800min^-1）	6,000 （0.26mm/t）	22	0.1
（2）	全体	側面切削高能率加工	荒加工	AE-MS-H φ10×R1	120 （3,800min^-1）	6,000 （0.26mm/t）	22	0.1
（3）	全体	等高線加工	中仕上げ加工	AE-BM-H R5	270 （8,600min^-1）	3,100 （0.09mm/t）	0.5	0.5
（4）	隅R部	等高線加工	取り残し加工	AE-BM-H R3	104 （5,500min^-1）	1,800 （0.08mm/t）	0.5	0.5
（5）	形状部	等高線加工	仕上げ加工	AE-BD-H R3×18	305 （16,200min^-1）	970 （0.03mm/t）	0.1	0.1
（6）	底面部	平面加工	PL面仕上げ加工	AE-MS-H φ6×R0.5	104 （5,500min^-1）	970 （0.03mm/t）	0.04	0.25

推奨切削条件

推奨切削条件表

側面切削

高速側面切削

加工時に発生する火花や破損による発熱で引火・火災の危険性があります。防火対策を必ず行って下さい。
高速高精度のマシニングセンタを利用した場合の基準条件表です。

AE-MS-H 高硬度鋼用超硬エンドミル多刃スクエアタイプショート形推奨切削条件表2

切削条件時の注意

機械、ホルダは剛性のある精度の高いものをご使用下さい。
びびりが発生する時は、回転速度、送り速度を同じ割合で下げてご使用下さい。
切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。
摩耗が進行すると火花が発生しますので、発火性のある切削油剤は絶対に使用しないで下さい。

型番リスト

表示件数

型番

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

寸法LH

(mm)

ツールNo.

最小発注数量

1	4	2.5	6	60	12.7	8549710	1個
1.5	4	3.8	6	60	13	8549715	1個
2	4	5	6	60	13.9	8549720	1個
2.5	4	6.3	6	60	14.5	8549725	1個
3	4	7.5	6	60	15.4	8549730	1個
4	4	10	6	60	16.1	8549740	1個
5	4	12.5	6	60	16.7	8549750	1個
6	6	15	6	60	-	8549760	1個
8	6	20	8	70	-	8549780	1個
10	6	25	10	80	-	8549810	1個
12	6	30	12	90	-	8549812	1個
16	6	40	16	105	-	8549816	1個
20	6	50	20	120	-	8549820	1個

通常単価(税別) (税込単価)	通常出荷日

4,422円 ( 4,864円 )	1日目
4,422円 ( 4,864円 )	1日目
4,422円 ( 4,864円 )	1日目
4,677円 ( 5,145円 )	1日目
5,013円 ( 5,514円 )	1日目
5,421円 ( 5,963円 )	1日目
5,742円 ( 6,316円 )	1日目
6,241円 ( 6,865円 )	1日目
7,672円 ( 8,439円 )	1日目
10,580円 ( 11,638円 )	1日目
13,402円 ( 14,742円 )	1日目
34,940円 ( 38,434円 )	1日目
55,730円 ( 61,303円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・高硬度鋼加工に抜群の威力を発揮するDUROREYコーティングを採用しました。
・さらに最適化された刃先仕様により高硬度鋼を安定した加工が可能です。
・不等分割刃がびびりを抑制。
・2.5D刃長

ご注意

画像は商品シリーズの代表イメージ画像です。
型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。
