大昭和精機

CKシャンク（ストレートシャンク）CKボーリングシステム ST42

カタログ |

通常単価(税別): 10,036円～12,959円

税込単価: 11,040円～14,255円

【特長】・フロート式のため左右のバランスがよく、切削トルクを受け止め、強力なト...

主軸・シャンク形状
ST（ストレートシャンク）
主軸・シャンク種類
ST
主軸・シャンク番号
42
クーラント等供給方式
センタースルー
シャンク径・シャンクNO.
φ42mm

ご注意

ヘッドおよびスローアウェイチップは付属していません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

図3

図4

型番	図	CK No.	φD₁	φD_S	L	L₁	A	質量（kg）
ST32-CKB1-77	1	CK1	19	32	77	157	73	0.7
ST32-CKB2-73	2	CK2	24		72.5	152.5	100	0.7
ST32-CKB3-69	2	CK3	31		69	149		0.8
ST32-CKB4-58	3	CK4	39		58	138		0.9
ST32-CKB5-48	4	CK5	50		48	128		0.9
ST32-CKB6-59	4	CK6	64		59	139	125	1.5
ST42-CKB1-77	1	CK1	19	42	77	157	73	1.0
ST42-CKB2-73	2	CK2	24		72.5	152.5	100	1.0
ST42-CKB3-69		CK3	31		69	149		1.1
ST42-CKB4-63		CK4	39		63	143		1.2
ST42-CKB5-48	3	CK5	50		48	128		1.3
ST42-CKB6-59	4	CK6	64		59	139	125	1.8

1.表中のA寸法はEWNヘッドを取り付けた際の参考値です。
2.ヘッド、およびスローアウェイチップは付属しておりませんので、別途お買い求めください。

型番リスト

表示件数

型番

ホルダ長さ

(mm)

適合シャンクCK No.

最小発注数量

77	CK1	1個
72.5	CK2	1個
69	CK3	1個
63	CK4	1個
48	CK5	1個
59	CK6	1個

通常単価(税別) (税込単価)	通常出荷日

10,036円 ( 11,040円 )	5日目
10,507円 ( 11,558円 )	5日目
10,990円 ( 12,089円 )	5日目
11,942円 ( 13,136円 )	5日目
12,413円 ( 13,654円 )	5日目
12,959円 ( 14,255円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・フロート式のため左右のバランスがよく、切削トルクを受け止め、強力なトルクにも対応
・バランスがよく、切削トルクを受け止め、強力なトルクにも耐えることができます

ご注意

ヘッドおよびスローアウェイチップは付属していません。

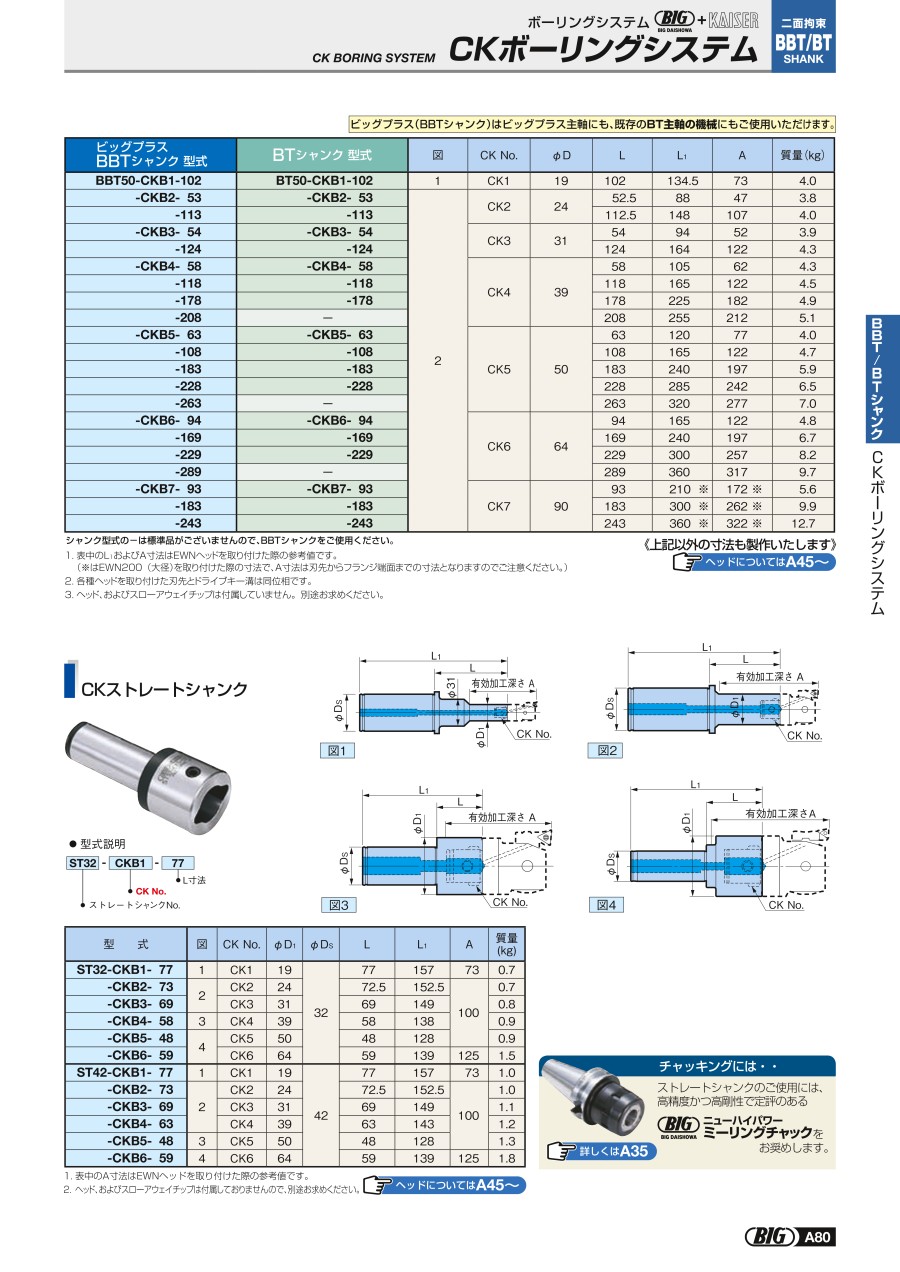

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
