タンガロイ

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45
通常単価(税別)
88,030円～124,286円
税込単価
96,833円～136,715円
通常出荷日：1日目～2日目

【特長】・深穴加工で抜群の高能率化を実現・マシニングでの深穴加工用刃先交換式ガンドリルに、小径ロングタ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本商品はホルダのみです。チップは別売りです。
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

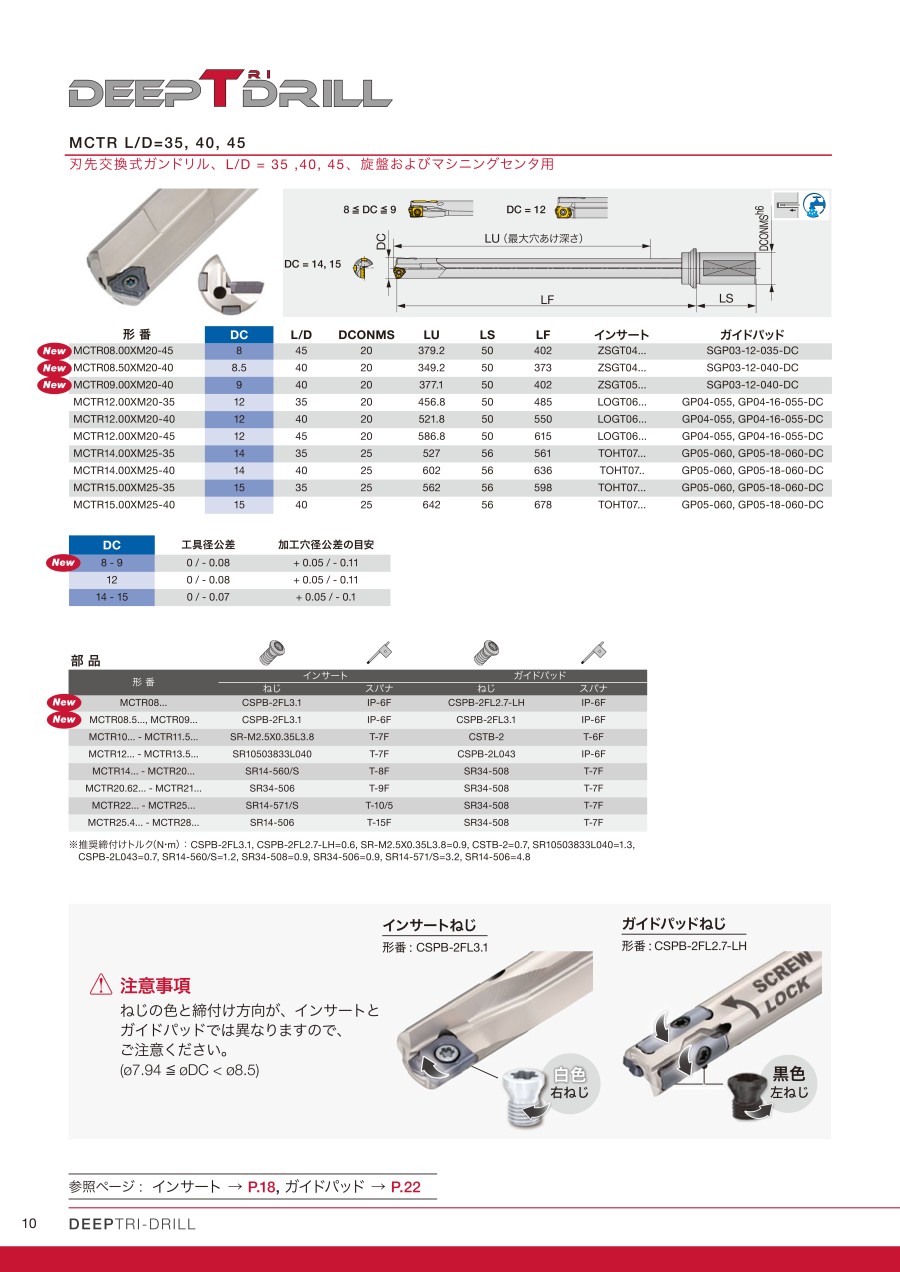

外形図

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45 外形図

選定サポート情報

MCTRタイプ φ12-φ15（L/D=35、40、45）を拡充

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45
  • ＜LOGT＞
    DC：12-39mm
    2コーナー仕様、チップスプリッタとさらい刃付き
  • ＜TOHT＞
    DC：14-28
    3コーナー仕様、チップスプリッタとさらい刃付き
  • ＜FBM..-I／C／FBH..＞
    DC：28.1-40mm
    2コーナー仕様、チップスプリッタとさらい刃付き

部品

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45 部品

※推奨締付けトルク（N・m）：CSPB-2L043=0.7、SR34-508=0.9、SR14-560/S=1.2、SR10503833L040=1.3

注意・禁止事項

MCTR（L/D>25）をM/Cや横中ぐり盤で使用する場合の注意点

L/D=25を超えるMCTRを、中間ブッシュの無いM/Cや横中ぐり盤で使用する場合は、パイプの縄跳び現象が発生し、工具が破損する場合があります。長いガンドリルを使用する場合は、下記の方法の適用をお願いします。

旋盤およびマシニングセンタ用ボディ、L/D （ULDR） = 35、40、45 注意1
  • （1）ガイド穴をあける
  • （2）MCTR（L/D≦25）で中間穴を加工（なるべく深く）
  • （3）MCTR（L/D>25）を低回転・送りで穴に進入させる
    回転数：n=50-100min-1
    送り速度：Vf=100-300mm/min
  • （4）穴底手前で切削回転スタート
  • （5）加工送り開始

※（2）を経ずにMCTR（L/D>25）で加工すると縄跳び現象が発生し、工具が破損する恐れがあります。

型番リスト

表示件数
  • 1
    • 型番
    MCTR08.00XM20-45
    MCTR08.50XM20-40
    MCTR09.00XM20-40
    MCTR12.00XM20-35
    MCTR12.00XM20-40
    MCTR12.00XM20-45
    MCTR14.00XM25-35
    MCTR14.00XM25-40
    MCTR15.00XM25-35
    MCTR15.00XM25-40

    ドリル径（刃径）

    (mm)

    加工穴深さ（L/D)

    (mm)

    全長（L1）

    (mm)

    突出長（L2）

    (mm)

    シャンク径・MT No

    適用チップ

    シャンク長

    (mm)

    適合ネジ

    適合レンチ

    加工公差

    (mm)

    		最小発注数量
    8
    379.2
    452
    402
    20mm
    ZSGT04○○○
    50
    CSPB-2FL3.1、CSPB-2FL2.7-LH
    IP-6F
    -0.11～0.05
    1個
    8.5
    349.2
    423
    373
    20mm
    ZSGT04○○○
    50
    CSPB-2FL3.1
    IP-6F
    -0.11～0.05
    1個
    9
    377.1
    452
    402
    20mm
    ZSGT05○○○
    50
    CSPB-2FL3.1
    IP-6F
    -0.11～0.05
    1個
    12
    456.8
    535
    485
    20mm
    LOGT06○○○
    50
    SR10503833L040、CSPB-2L043
    T-7F、IP-6F
    -0.11～0.05
    1個
    12
    521.8
    600
    550
    20mm
    LOGT06○○○
    50
    SR10503833L040、CSPB-2L043
    T-7F、IP-6F
    -0.11～0.05
    1個
    12
    586.8
    665
    615
    20mm
    LOGT06○○○
    50
    SR10503833L040、CSPB-2L043
    T-7F、IP-6F
    -0.11～0.05
    1個
    14
    527
    617
    561
    25mm
    TOHT07○○○
    56
    SR14-560/S、SR34-508
    T-8F、T-7F
    -0.1～0.05
    1個
    14
    602
    692
    636
    25mm
    TOHT07○○○
    56
    SR14-560/S、SR34-508
    T-8F、T-7F
    -0.1～0.05
    1個
    15
    562
    654
    598
    25mm
    TOHT07○○○
    56
    SR14-560/S、SR34-508
    T-8F、T-7F
    -0.1～0.05
    1個
    15
    642
    734
    678
    25mm
    TOHT07○○○
    56
    SR14-560/S、SR34-508
    T-8F、T-7F
    -0.1～0.05
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    124,286円
    ( 136,715円 )
    2日目
    121,801円
    ( 133,981円 )
    2日目
    121,801円
    ( 133,981円 )
    2日目
    88,030円
    ( 96,833円 )
    1日目
    90,762円
    ( 99,838円 )
    1日目
    92,802円
    ( 102,082円 )
    1日目
    92,802円
    ( 102,082円 )
    1日目
    95,532円
    ( 105,085円 )
    1日目
    92,802円
    ( 102,082円 )
    1日目
    95,532円
    ( 105,085円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・深穴加工で抜群の高能率化を実現
    ・マシニングでの深穴加工用刃先交換式ガンドリルに、小径ロングタイプを拡充

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 本商品はホルダのみです。チップは別売りです。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
