511シリーズ標準シリンダゲージ CG-AX（ミツトヨ品番）

数量スライド割引
一部当日出荷可能

通常単価(税別): 20,398円～56,868円

税込単価: 22,438円～62,555円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

【特長】・標準的なシリンダゲージです。内径を高精度に測定できます・測定子と各ア...

校正証明書
無
広範囲精度 (μm)
2
隣接誤差 (μm)
1
測定子の有効ストローク (mm)
1.6
繰返し精密度
0.5μm

ご注意

ダイヤルゲージ、保護カバーは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

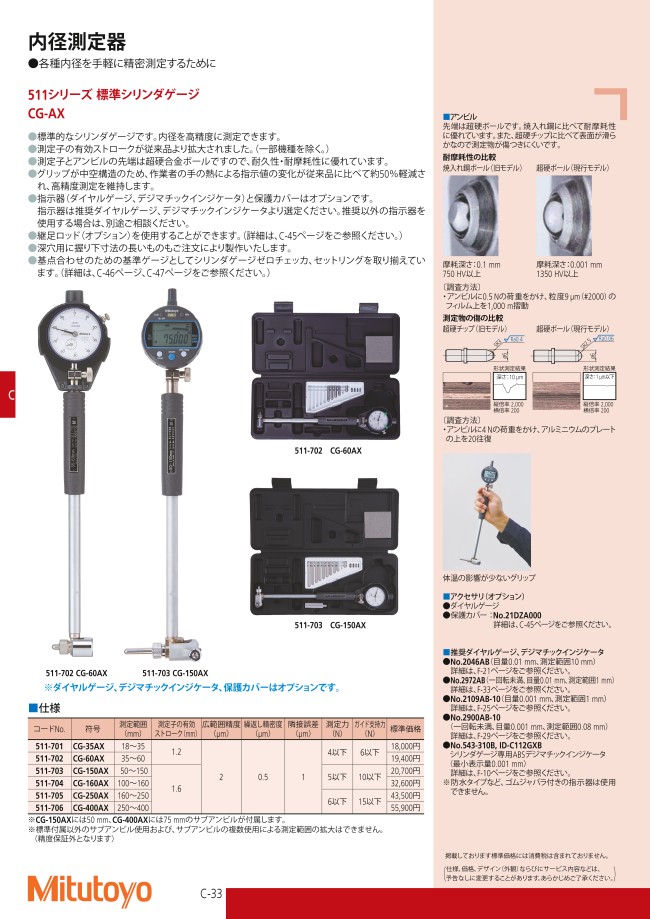

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

測定範囲(mm)
- 50～150
- 100～160
- 160～250
- 250～400
コードNo・符号・パーツNo
- CG-400AX
- CG-250AX
- CG-160AX
- CG-150AX
トラスココード
- 363-7000
タイプ
- 511
出荷日
すべて
当日出荷可能
2日以内

型番リスト

表示件数

型番

測定範囲

(mm)

コードNo・符号・パーツNo

トラスココード

標準付属品

アンビル

(本)

換えワッシャ数

(個)

測定力

(N)

ガイド支持力

(N)

最小発注数量

50～150	CG-150AX	363-7000	アンビル（刻印1、2、3、4、5、6、7、8、9、10、11）、換えワッシャ（内径Φ9.5、厚み0.5mm/内径Φ9.5、厚み1mm/内径Φ9.5、厚み2mm/内径Φ9.5、厚み3mm）、50mmサブアンビル（CG-150X/CGB-150X用）	11	4	5以下	10以下	1個
100～160	CG-160AX	-	アンビル（刻印1、2、3、4、5、6、7、8、9、10、11、12、13）、換えワッシャ（内径Φ9.5、厚み0.5mm/内径Φ9.5、厚み1mm/内径Φ9.5、厚み2mm/内径Φ9.5、厚み3mm）	13	4	5以下	10以下	1個
160～250	CG-250AX	-	アンビル（刻印1、2、3、4、5、6）、換えワッシャ（内径Φ0.5、厚み0.5mm/内径Φ0.5、厚み1mm/内径Φ0.5、厚み2mm/内径Φ0.5、厚み3mm/内径Φ0.5、厚み4mm/内径Φ0.5、厚み5mm/内径Φ0.5、厚み6mm）	6	7	6以下	15以下	1個
250～400	CG-400AX	-	アンビル（刻印1、2、3、4、5）、換えワッシャ（内径Φ0.5、厚み0.5mm/内径Φ0.5、厚み1mm/内径Φ0.5、厚み2mm/内径Φ0.5、厚み3mm/内径Φ0.5、厚み4mm/内径Φ0.5、厚み5mm/内径Φ0.5、厚み6mm）、75mmサブアンビル（CG-250AX/400AX用）	5	7	6以下	15以下	1個

通常単価(税別) (税込単価)	通常出荷日

20,398円 ( 22,438円 )	2日目
32,102円 ( 35,312円 )	在庫品1日目当日出荷可能
44,268円 ( 48,695円 )	2日目
56,868円 ( 62,555円 )	2日目

詳細情報

基本情報

【特長】
・標準的なシリンダゲージです。内径を高精度に測定できます
・測定子と各アンビルの先端は全て超硬合金ボールですので、耐久性・耐摩耗性に優れています
・指示器（ダイヤルゲージ、デジマチックインジケータ）と保護カバーはオプションです

ご注意

ダイヤルゲージ、保護カバーは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

ミツトヨ
468シリーズデジマチックホールテスト（三点式内側マイクロメータ） HTD-R
ミツトヨ
511シリーズシリンダゲージ
新潟精機（SK）
デジタルシリンダゲージ（WCDI）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
