住友電工ハードメタル・TNGG-SU・三角形・G級・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 1,053円～1,076円
- 税込単価
- 1,158円～1,184円
【特長】・潤滑性に優れる最表面AIN層により光沢のある加工面を実現・潤滑層により鋼との反応を抑え、溶着...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
- 耐摩耗性、耐熱性に優れるPVD新コーティング材種
AC5015S： 高速・高能率加工において安定長寿命を実現する難削材旋削加工の第一推奨材種。
AC5025S： 断続加工や黒皮加工において安定長寿命を実現する高靱性材種。
- 用途に応じ被膜組成を最適化。被削材を問わず安定した加工を実現。
- 被膜密着強度の向上により耐チッピング性を大幅に向上。
高負荷の条件下でも安定した加工を実現。
［ABSOTECH］ PVD ターニング用/ミリング用
- 適用材種（ターニング用）
ステンレス鋼 ：AC6040M
難削材 ：AC5005S、AC5015S、AC5025S
小型旋盤用 ：AC1030U - 適用材種（ミリング用） ：ACS2500、ACS3000、ACU2500、ACP3000、ACK3000
外形図
推奨切削条件
推奨切削条件表
適用被削材
選定サポート情報
ブレーカ適用領域図（インサート内接円サイズ ～ φ12.7mm）
ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。
インサート精度選択ガイド
| 等級 | E級 | G級 | M級 |
|---|---|---|---|
 |  |  | |
| 厚み公差 | ±0.025mm | ±0.13mm | ±0.13mm |
| 特長 | 側面が研削肌 厚さ許容差がG級より小さい | 側面が研削肌 | 原則として、側面が焼結肌 |
| 用途 | 高精度～仕上げ加工 | 仕上げ加工～軽切削 | 粗加工～軽切削 |
| 型番例 | CCET09T302R-FX DCET0702018L-FY | CCGT09T304R-FX DCGT11T302MN-SI（※） | CCMT09T304N-LU DCMT070208N-SU |
（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,053円 ( 1,158円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
1,053円 ( 1,158円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
1,053円 ( 1,158円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
1,076円 ( 1,184円 ) | 1日目 |
詳細情報
基本情報
【特長】
・潤滑性に優れる最表面AIN層により光沢のある加工面を実現
・潤滑層により鋼との反応を抑え、溶着やむしれを防止
・コーティングの微粒化により耐チッピング性能、耐摩耗性能を向上
・熱伝導率に優れる新サーメット母材により優れた耐熱亀裂欠損性能を実現
【材種特長】
・AC5015Sは耐摩耗性が従来比2倍以上に向上し、難削材旋削加工第一推奨材種
・AC5025Sは耐欠損性能が従来比1.5倍以上に向上し、断続加工用、難削材旋削の材種
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

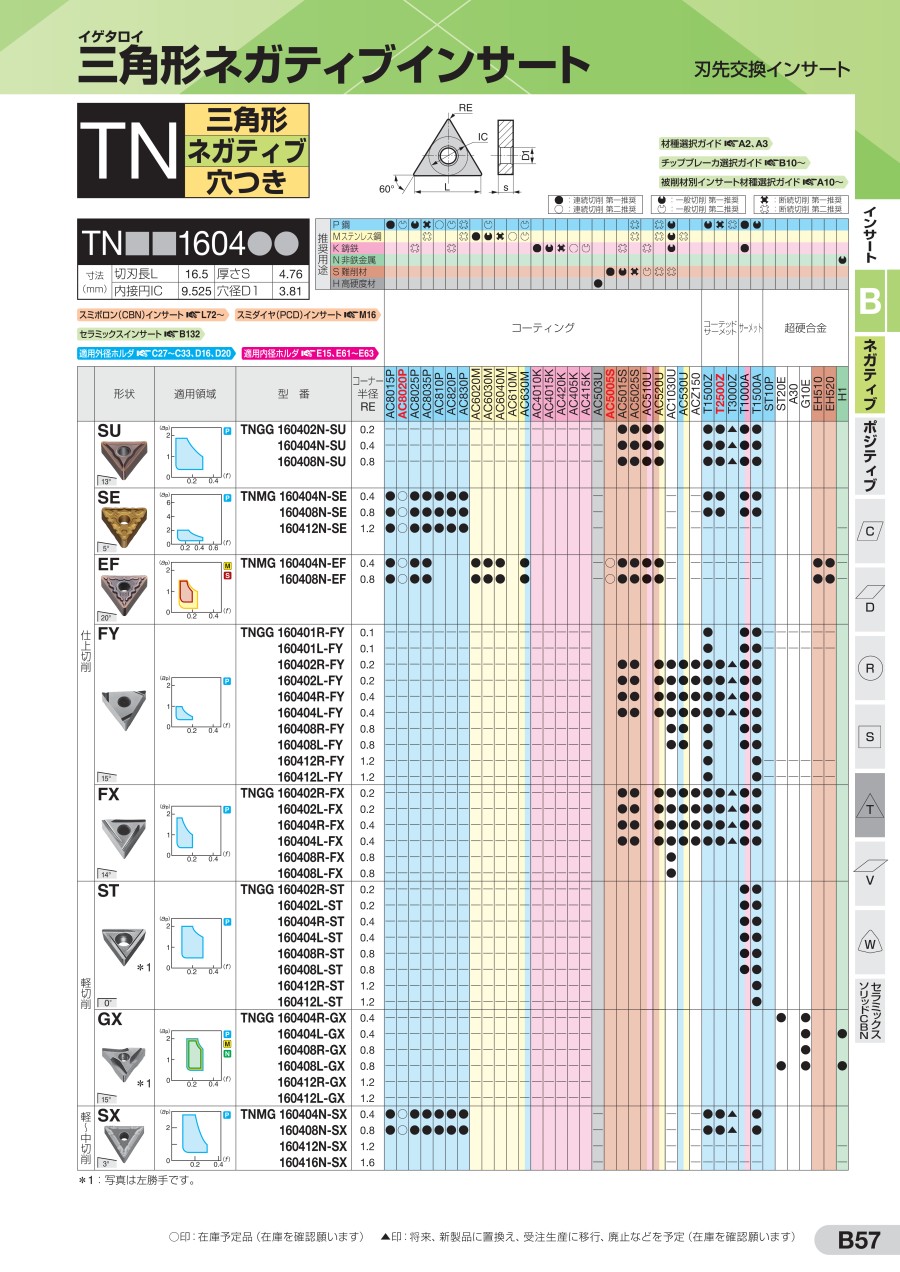

カタログ
