住友電工ハードメタル・三角形 ポジ穴有 旋削チップ M級 鋼旋削用 TCMT-FB

製品特長・仕様

• FB型ブレーカは低炭素鋼、一般鋼の仕上げ加工の切りくず処理を改善

仕上げ加工用 FB型ブレーカ

T1500Z（サーメット）

• 鋼の仕上げ加工用
• 潤滑性に優れたブリリアントコートの採用により、ワンランク上の加工面品位を実現

ブリリアントコート

潤滑性に優れたブリリアントコートにより、ワンランク上の加工品質を実現

• 優れた耐摩耗性と潤滑性を有するPVDコーティング
• 被削材との反応を抑制し、美しい加工面を実現

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

ブレーカ適用領域図

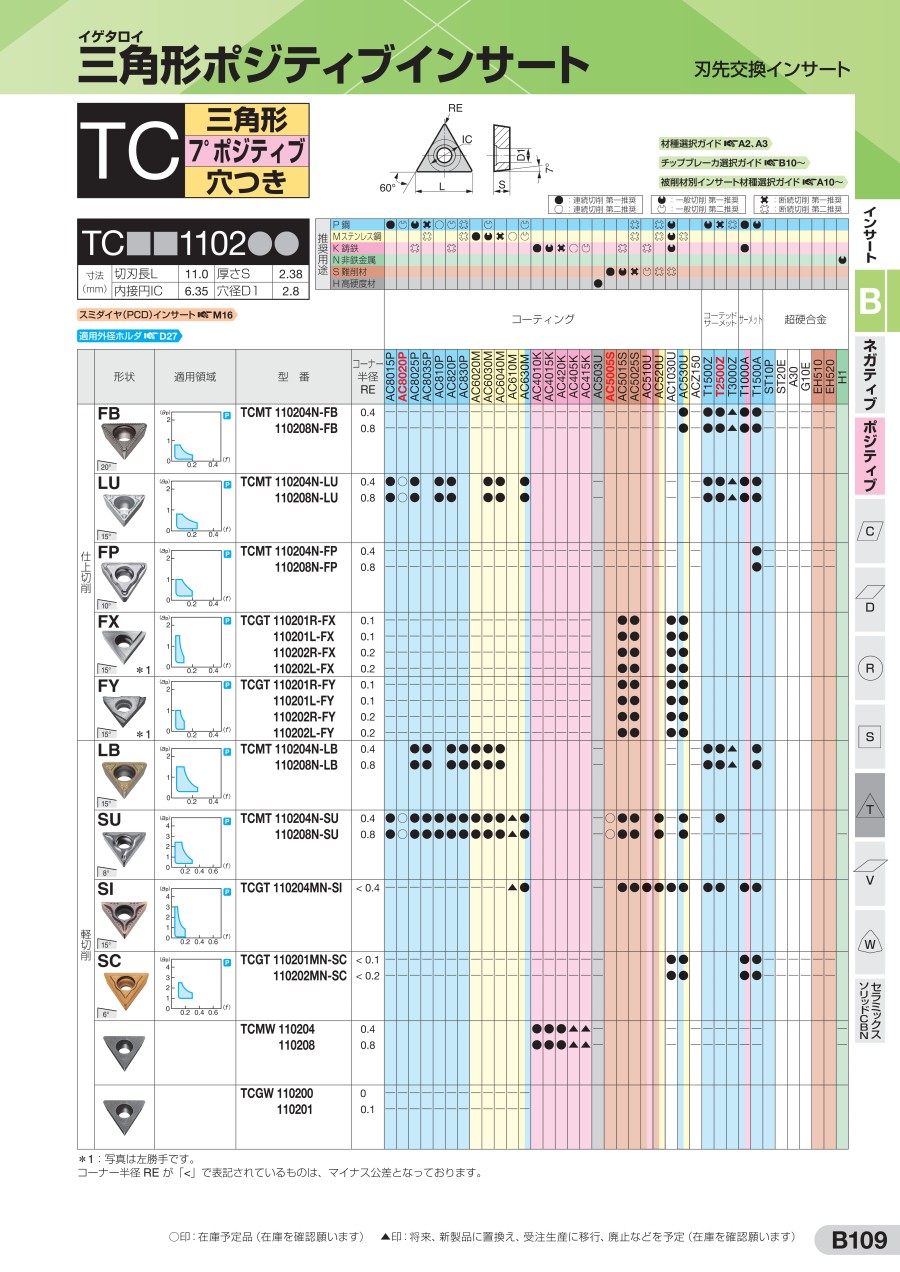

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級	E級	G級	M級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌 厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。
