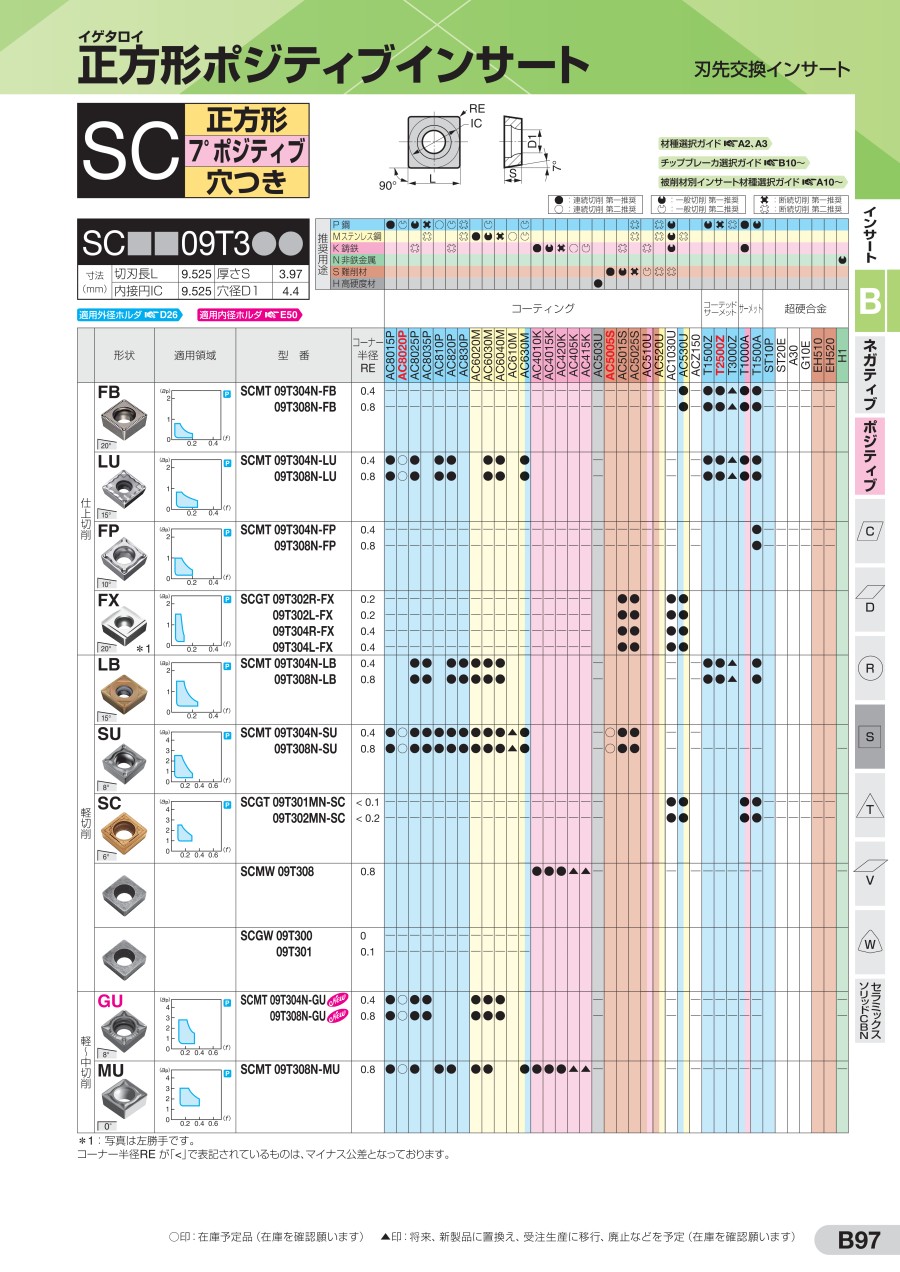

住友電工ハードメタル・SCMT-GU・正方形・ポジ・穴有・旋削チップ

製品特長・仕様

AC8020P ： アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性を両立。使用済みコーナー識別性に優れる金色コーティングも採用。

• チッピング、溶着などの異常損傷を抑制。
  あらゆる場面で安定した加工を実現。
• 被膜の高強度化と高硬度化を高次で両立。
  高能率加工でも安定した長寿命を実現。

［ABSOTECH］ CVD ターニング用

• 適用材種（ターニング用）
  鋼 ：AC8015P、AC8020P、AC8025P、AC8035P
  ステンレス鋼 ：AC6020M、AC6030M
  鋳鉄 ：AC4010K、AC4015K
• 適用材種（ミリング用） ：ACP2000、ACK2000

• 粗～仕上げ加工領域までカバーする優れた汎用性
• 切れ味と強度に優れ様々な条件下で安定加工を実現
• 豊富なラインナップで様々なアプリケーションに対応

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

ブレーカ適用領域図

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級	E級	G級	M級
厚み公差	±0.025mm	±0.13mm	±0.13mm
特長	側面が研削肌 厚さ許容差がG級より小さい	側面が研削肌	原則として、側面が焼結肌
用途	高精度～仕上げ加工	仕上げ加工～軽切削	粗加工～軽切削
型番例	CCET09T302R-FX DCET0702018L-FY	CCGT09T304R-FX DCGT11T302MN-SI（※）	CCMT09T304N-LU DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。
