聖和精機

ミーリングチャック（マイクロンチャック）BT40

カタログ |

通常単価(税別): 25,484円～35,621円

税込単価: 28,032円～39,183円

通常出荷日：3日目

高速・高精度・高剛性のチャック。【特長】・振れ精度を保証できるのはマイクロンチャックだけ。・高剛性・高...

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

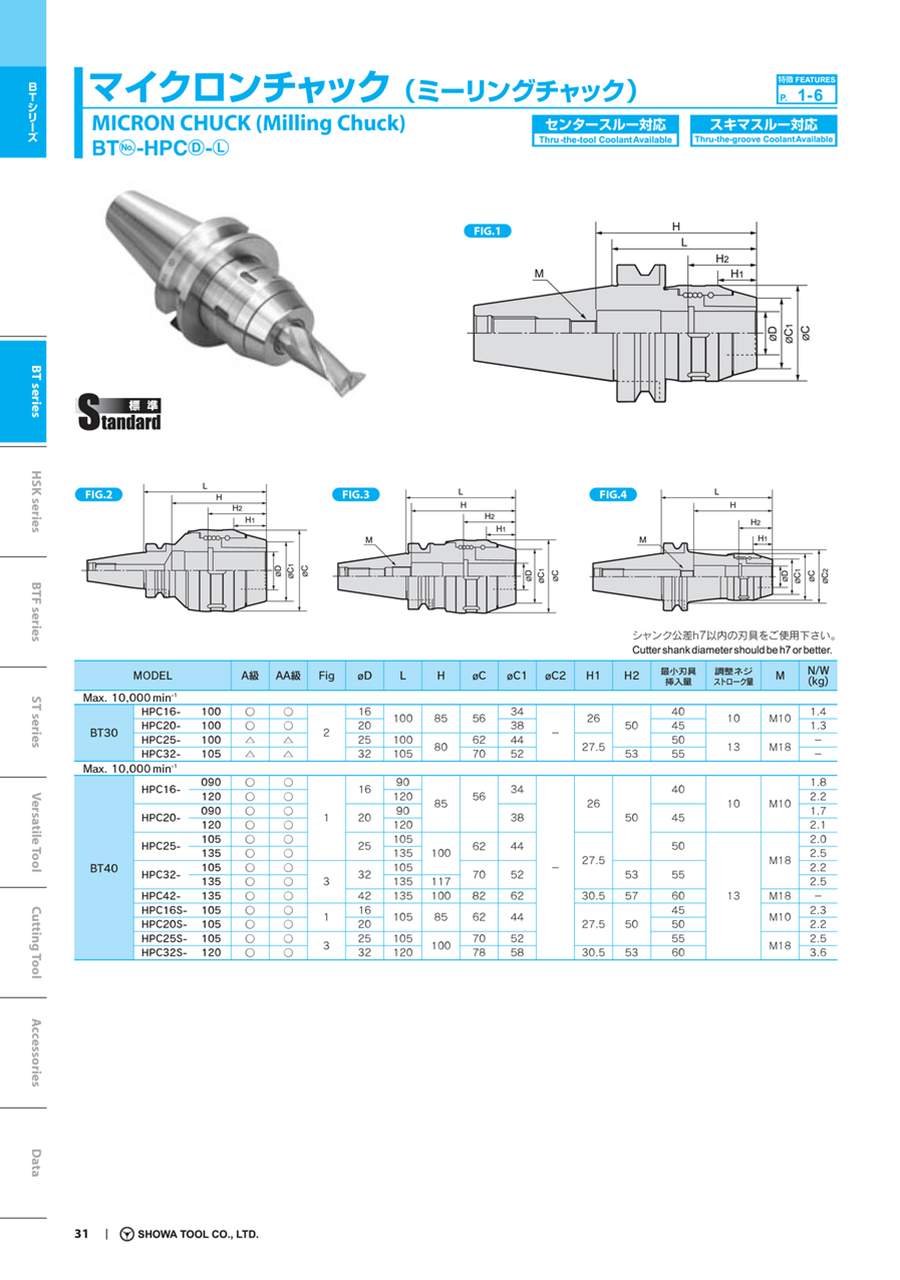

外形図

製品仕様

マイクロンチャック（ミーリングチャック）の外観

FIG1の寸法図

FIG2の寸法図

MODEL		A級	AA級	BBT	Fig	φD	L	L1	φC	φC1	φC2	H	H1	最小刃具挿入量		調整量	M	N/W (kg)
MODEL		A級	AA級	BBT	Fig	φD	L	L1	φC	φC1	φC2	H	H1	スキマスルー	センタースルー	調整量	M	N/W (kg)
Max. 10,000 min^-1
BT30 (BBT30)	HPC16- 100	○	○	○	2	16	100	26	56	34	-	85	50	40	51	70～80	M10	1.4
BT30 (BBT30)	HPC20- 100	○	○	○	2	20	100	26	56	38	-	85	50	45	51	70～80	M10	1.3
Max. 10,000 min^-1
BT40 (BBT40)	HPC16- 090	○	○	○	1	16	90	26	56	34	-	85	50	40	51	70～80	M10	1.8
	HPC16- 120	△	△	△		16	120			34				40				2.2
	HPC20- 090	○	○	○		20	90			38				45				1.7
	HPC20- 120	△	△	△		20	120			38				45				2.1
	HPC25- 105	○	○	○		25	105	27.5	62	44		100		50		77～90	M18	2.0
	HPC25- 135	△	△	△		25	135		62	44				50				2.5
	HPC32- 105	○	○	○	2	32	105		70	52			53	55	55			2.2
	HPC32- 135	△	△	△	2	32	135		70	52		117	53	55	55	94～107		2.5
Max. 8,000 min^-1
BT50 (BBT50)	HPC16- 105	○	○	○	1	16	105	26	56	34	-	85	50	40	51	70～80	M10	4.4
	HPC20- 105	○	○	○	1	20	105			38	-			45				4.3
	HPC20- 135	△	△	△	3		135				57							4.7
	HPC20- 165	○	○	△	3		165				62							5.5
	HPC25- 105	○	○	○	1	25	105	27.5	62	44	-	100		50		77～90	M18	4.4
	HPC25- 135	△	△	△	3		135				62							4.8
	HPC25- 165	○	○	△	3		165				72							5.7
	HPC32- 105	○	○	○	1	32	105		70	52	-	117	53	55	55	94～107	M18	4.4
	HPC32- 135	△	△	△	3		135				70							5.0
	HPC32- 165	○	○	△	3		165				75							5.6
	HPC42- 110	○	○	○	1	42	110	30.5	82	62	80	122	57	60	60	99～112	M18	4.6
	HPC42- 135	△	△	△	3		135				80							5.3
	HPC42- 165	○	○	△	3		165				82							6.2

型番リスト

表示件数

型番

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

ホルダ長さ

(mm)

重量

(g)

呼称、径

φC1

(φ)

(mm)

口元精度

(μm)

最小発注数量

16.0以下	16.0以上	16	90	1800	HPC16	56	34	85	26	50	3	1個
16.0以下	16.0以上	16	120	2200	HPC16	56	34	85	26	50	3	1個
20.0以下	20.0以上	20	90	1700	HPC20	56	38	85	26	50	3	1個
20.0以下	20.0以上	20	120	2100	HPC20	56	38	85	26	50	3	1個
-	20.0以上	25	105	2000	HPC25	62	44	100	27.5	50	3	1個
-	20.0以上	25	135	2500	HPC25	62	44	100	27.5	50	3	1個
-	20.0以上	32	105	2200	HPC32	70	52	100	27.5	53	3	1個
-	20.0以上	32	135	2500	HPC32	70	52	117	27.5	53	3	1個

通常単価(税別) (税込単価)	通常出荷日

26,640円 ( 29,304円 )	3日目
35,621円 ( 39,183円 )	3日目
26,640円 ( 29,304円 )	3日目
28,439円 ( 31,283円 )	3日目
25,484円 ( 28,032円 )	3日目
28,439円 ( 31,283円 )	3日目
31,108円 ( 34,219円 )	3日目
34,234円 ( 37,657円 )	3日目

詳細情報

基本情報

基本情報

高速・高精度・高剛性のチャック。
【特長】
・振れ精度を保証できるのはマイクロンチャックだけ。
・高剛性・高精度を両立。力強く、しかも繊細な加工を実現。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
日研工作所
ミーリングチャック BT40-C
聖和精機
ミーリングチャック（マイクロンチャック）高速回転タイプ Hシリーズ BT40

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミーリングチャック（マイクロンチャック）BT40のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QチャックのCADデータは入手可能ですか？

メーカーの聖和精機が自社Webサイトで会員を対象にCADデータのダウンロードサービスを実施しています。詳細は聖和精機のWebサイトでご確認ください。
