聖和精機

ミーリングチャック（マイクロンチャック）高速回転タイプ Hシリーズ BT40

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 26,640円～32,640円

税込単価: 29,304円～35,904円

高速回転に適したバランスの良いデザインと密閉構造のミーリングチャック。【特長】...

主軸・シャンク形状
BT
主軸・シャンク種類
BT
主軸・シャンク番号
40
最高回転数 (min-1)
20000
C
46
φC1 (φ)
36.5
口元精度 (μm)
3

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

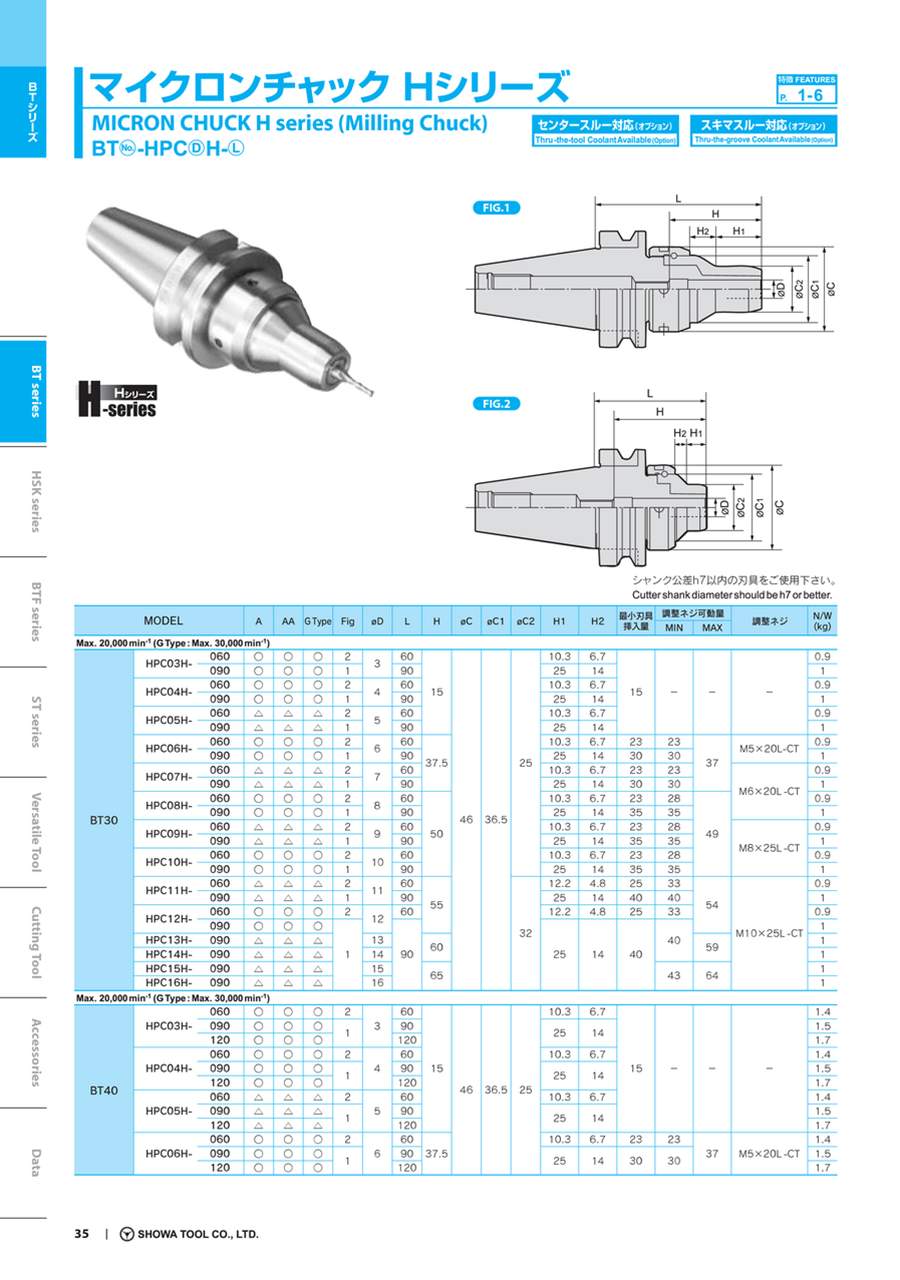

ミーリングチャック高速回転タイプの仕様

マイクロンチャックの外観

FIG.1

FIG.2

MODEL			A	AA	Gtype	FIG	φD	L	L1	L2	φc	H	最小刃具挿入量	調整量		調整ネジ M	スキマスルー	センタースルー	N/W (Kg)
MODEL			A	AA	Gtype	FIG	φD	L	L1	L2	φc	H	最小刃具挿入量	MIN	MAX	調整ネジ M	スキマスルー	センタースルー	N/W (Kg)
Max. 20,000 min^-1(G Type:Max. 30,000 min^-1)
BT30 (BBT30)	HPC03H	060	○	○	○	2	3	60	10.3	6.7	25	─	15	─	─	─	○	○追加工	0.9
	HPC04H	060	○	○	○	2	4	60	10.3	6.7		─	15	─	─	─	○	○追加工	0.9
	HPC06H	060	○	○	○	2	6	60	10.3	6.7		37.5	23	28	37	AS17-2-M5-CTW	○有償	○	0.9
	HPC06H	060	○	○	○	2	6	60	10.3	6.7		37.5	23	28	37	AS17-2-M6-CTW	○有償	○	0.9
	HPC08H	060	○	○	○	2	8	60	10.3	6.7		50	23	35	50	AS22-2-M6-CTW	○有償	○	0.9
	HPC08H	060	○	○	○	2	8	60	10.3	6.7			23			AS22-2-M8-CTW	○有償	○	0.9
	HPC10H	060	○	○	○	2	10	60	10.3	6.7			23			AS22-2-M8-CTW	○有償	○	0.9
	HPC12H	060	○	○	○	2	12	60	12.2	4.8	32	50	25	32	50	AS25-2-M10-CTW	○有償	○	0.9
	HPC12H	060	○	○	○	2	12	60	12.2	4.8	32	50	40	32	50	AS25-2-M10-CTW	○有償	○	1.0
Max. 20,000 min^-1(G Type:Max. 30,000 min^-1)
BT40 (BBT40)	HPC03H	060	○	○	○	2	3	60	10.3	6.7	25	15	15	─	─	─	○	○追加工	1.4
		090	○	○	○	1		90	25	14							○	○追加工	1.5
		120	○	○	○	1		120	25	14							○	○追加工	1.7
	HPC04H	060	○	○	○	2	4	60	10.3	6.7							○	○追加工	1.4
		090	○	○	○	1		90	25	14							○	○追加工	1.5
		120	○	○	○	1		120	25	14							○	○追加工	1.7
	HPC06H	060	○	○	○	2	6	60	10.3	6.7		37.5	23	28	37	AS17-2-M5-CTW	○有償	○	1.4
		090	○	○	○	1		90	25	14			30	30			○有償	○	1.5
		120	○	○	○	1		120	25	14			30	30			○有償	○	1.7
	HPC08H	060	○	○	○	2	8	60	10.3	6.7		50	23	35	50	AS22-2-M6-CTW	○有償	○	1.4
		090	○	○	○	1		90	25	14			35				○有償	○	1.5
		120	○	○	○	1		120	25	14			35				○有償	○	1.7
BT40 (BBT40)	HPC10H	060	○	○	○	2	10	60	10.3	6.7	25	50	23	35	50	AS22-2-M8-CTW	○有償	○	1.4
		090	○	○	○	1		90	25	14			35				○有償	○	1.5
		120	○	○	○	1		120	25	14			35				○有償	○	1.7
	HPC12H	060	○	○	○	2	12	60	12.2	4.8	32	55	25	40	55	AS25-2-M10-CTW	○有償	○	1.4
		090	○	○	○	1		90	25	14			40				○有償	○	1.5
		120	○	○	○	1		120	25	14			40				○有償	○	1.7
Max. 12,000 min^-1
BT50 (BBT50	HPC03H	105	○	○	─	1	3	105	25	14	25	15	15	─	─	─	○	○追加工	4.0
	HPC03H	150	○	○	─		3	150									○	○追加工	4.6
	HPC04H	105	○	○	─		4	105									○	○追加工	4.0
	HPC04H	150	○	○	─		4	150									○	○追加工	4.6
	HPC06H	105	○	○	─		6	105				37.5	30	30	37	AS17-2-M5-CTW	○有償	○	4.0
	HPC06H	150	○	○	─		6	150				37.5	30	30	37	AS17-2-M5-CTW	○有償	○	4.6
	HPC08H	105	○	○	─		8	105				50	35	35	50	AS22-2-M6-CTW	○有償	○	4.0
	HPC08H	150	○	○	─		8	150								AS22-2-M6-CTW	○有償	○	4.6
	HPC10H	105	○	○	─		10	105								AS22-2-M8-CTW	○有償	○	4.0
	HPC10H	150	○	○	─		10	150									○有償	○	4.6
	HPC12H	105	○	○	─		12	105				55		40	55		○有償	○	4.0
	HPC12H	150	○	○	─		12	150				55		40	55		○有償	○	4.6

型番リスト

表示件数

型番

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

重量

(g)

呼称、径

(mm)

調整ネジ

最小発注数量

3.0以下	3.0以上	3	60	25	1400	HPC03H	15	10.3	6.7	-	1個
3.0以下	3.0以上	3	90	25	1500	HPC03H	15	25	14	-	1個
3.0以下	3.0以上	3	120	25	1700	HPC03H	15	25	14	-	1個
4.0以下	4.0以上	4	60	25	1400	HPC04H	15	10.3	6.7	-	1個
4.0以下	4.0以上	4	90	25	1500	HPC04H	15	25	14	-	1個
4.0以下	4.0以上	4	120	25	1700	HPC04H	15	25	14	-	1個
6.0以下	6.0以上	6	60	25	1400	HPC06H	37.5	10.3	6.7	M5×20Ｌ-ＣＴ	1個
6.0以下	6.0以上	6	90	25	1500	HPC06H	37.5	25	14	M5×20Ｌ-ＣＴ	1個
6.0以下	6.0以上	6	120	25	1700	HPC06H	37.5	25	14	M5×20Ｌ-ＣＴ	1個
8.0以下	8.0以上	8	60	25	1400	HPC08H	37.5	10.3	6.7	M6×20Ｌ-ＣＴ	1個
8.0以下	8.0以上	8	90	25	1500	HPC08H	50	25	14	M6×20Ｌ-ＣＴ	1個
8.0以下	8.0以上	8	120	25	1700	HPC08H	50	25	14	M6×20Ｌ-ＣＴ	1個
10.0以下	10.0以上	10	60	25	1400	HPC10H	55	10.3	6.7	M8×25Ｌ-ＣＴ	1個
10.0以下	10.0以上	10	90	25	1500	HPC10H	55	25	14	M8×25Ｌ-ＣＴ	1個
10.0以下	10.0以上	10	120	25	1700	HPC10H	55	25	14	M8×25Ｌ-ＣＴ	1個
12.0以下	12.0以上	12	60	32	1400	HPC12H	55	12.2	4.8	M10×25Ｌ-ＣＴ	1個
12.0以下	12.0以上	12	90	32	1500	HPC12H	55	25	14	M10×25Ｌ-ＣＴ	1個
12.0以下	12.0以上	12	120	32	1700	HPC12H	55	25	14	M10×25Ｌ-ＣＴ	1個

通常単価(税別) (税込単価)	通常出荷日

28,200円 ( 31,020円 )	3日目
28,200円 ( 31,020円 )	3日目
32,640円 ( 35,904円 )	3日目
26,640円 ( 29,304円 )	3日目
26,640円 ( 29,304円 )	3日目
30,780円 ( 33,858円 )	3日目
26,640円 ( 29,304円 )	3日目
26,640円 ( 29,304円 )	3日目
30,780円 ( 33,858円 )	3日目
26,640円 ( 29,304円 )	3日目
26,640円 ( 29,304円 )	3日目
30,780円 ( 33,858円 )	3日目
26,640円 ( 29,304円 )	3日目
26,640円 ( 29,304円 )	3日目
30,780円 ( 33,858円 )	3日目
26,640円 ( 29,304円 )	3日目
26,640円 ( 29,304円 )	3日目
30,780円 ( 33,858円 )	3日目

詳細情報

基本情報

基本情報

高速回転に適したバランスの良いデザインと密閉構造のミーリングチャック。
【特長】
・A級、AA級、G級と振れ精度によって等級があり、A級は3D先で5μ、AA級は3D先で2μと振れ高精度ホルダ。
・小径刃具の使用に適したスリムな先端の高速回転タイプ。
・センタースルー対応（オプション）。
・スキマスルー対応（オプション）。
【用途】
・機械主軸を高速回転で加工する際に使用する。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
聖和精機
ミーリングチャック（マイクロンチャック）BT40
聖和精機
ミーリングチャック（マイクロンチャック）スリム・ロングタイプ BT40

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミーリングチャック（マイクロンチャック）高速回転タイプ Hシリーズ BT40のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QチャックのCADデータは入手可能ですか？

メーカーの聖和精機が自社Webサイトで会員を対象にCADデータのダウンロードサービスを実施しています。詳細は聖和精機のWebサイトでご確認ください。
