2LOCKメジャードリームホルダ NBT40

製品特長・仕様

製品の基本仕様・特長

●3LOCKツール（MBT）の技術の元に生まれた、2LOCKツール（NBT）
メジャードリームホルダ及び高速回転ツールをシリーズ化。
高速回転時のZ方向の変化が少なく、ATC時の繰返し精度が向上します。

●工作機械のスピンドルとツールホルダーのコンタクトの重要性

• 定評ある削りと安全・確実な3面拘束型の3LOCKツール（MBT）の技術の元に生まれた2LOCKツール（NBT）です。
  2LOCKツールは、メジャードリームホルダ及び高速回転ツールをシリーズ化しました。
• 高速回転時、Z方向の変化が少ない。
• ATC装着繰返し精度の向上。
• Z変化極小。
• ATC繰返精度
• 日研2LOCKツーリングは、単なるテーパ・端面の2面拘束ツールではなく、内部減衰機構や先端チャック機構に数々の特長をもっています。
• 2LOCKツールは、標準BTスピンドルでも使用出来ます。

●メジャードリームホルダ：内部減衰機構（+）TiNベアリングナット（HV2,200）
　減衰エネルギーが美しい切味を生む

●高速回転用ミーリングチャック

●高速回転用スリムチャック・記念タイプVCホルダ

●ミニミニチャック：小径エンドミル加工の名人

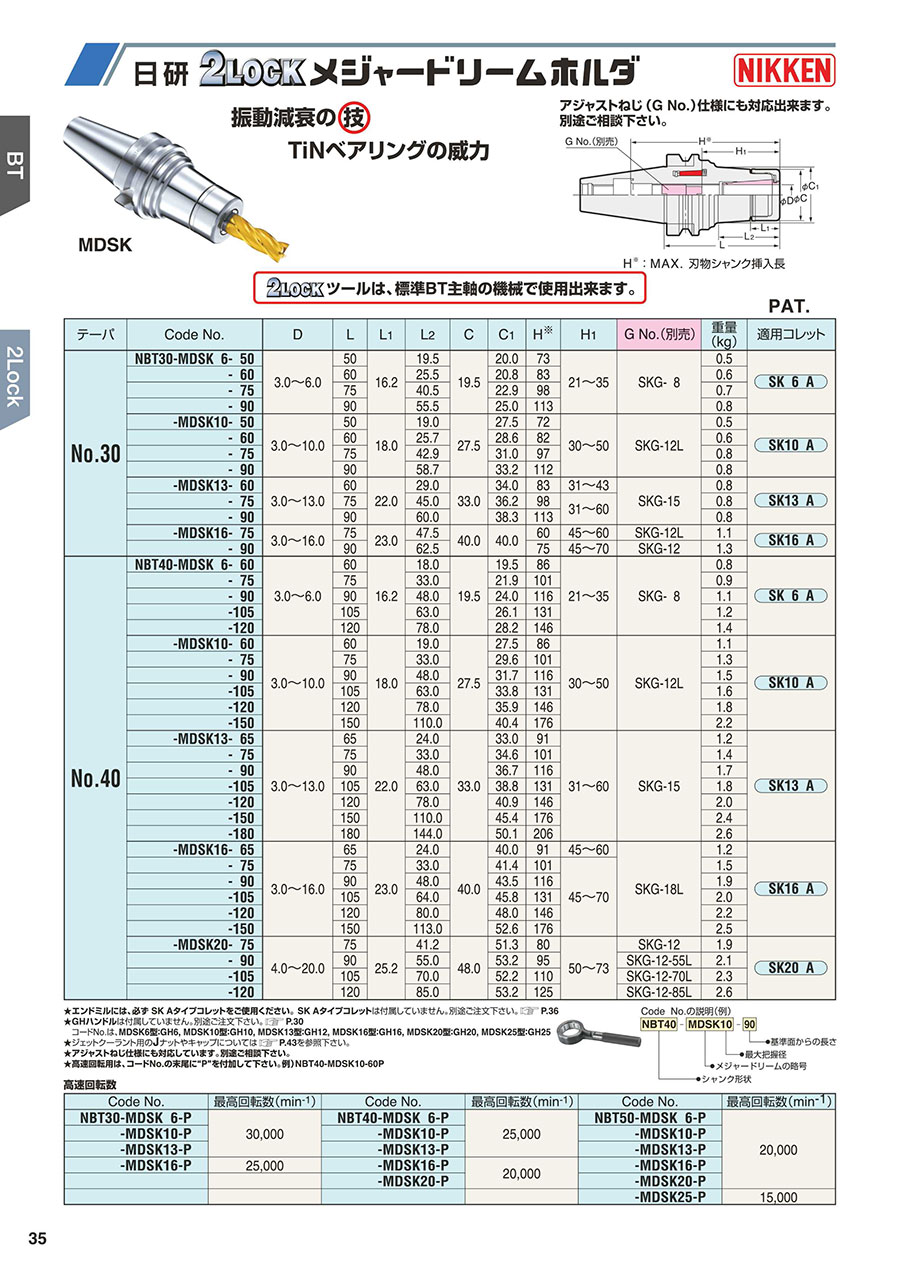

外形図

H^※：MAX.刃物シャンク挿入長

選定サポート情報

2LOCKツールは、標準BTスピンドルでも使用出来ます。

注意・禁止事項

BT2面拘束ツールで加工時ビビり振動の不安がある場合（例えば M/C の引込力が低下した場合など）、ぜひ内圧Lock機構の3LOCKツールを選定下さい。
テーパ・端面の密着+内張りで安定した切削が実現します。

• MBT40：引込力500kg以上
• MBT50：引込力1,500kg以上
