クイックチェンジホルダ HA40/50 NT40
- 通常単価(税別)
- 24,525円
- 税込単価
- 26,978円
【特長】・工具交換3秒で能率UP！！全ゆるフライス作業の工具が3秒で交換できる...
詳細情報を確認する- ホルダ長さ L (mm)
- 35.6
- 主軸側適用ホルダ
- NT40
- 引きねじ
- U5/8-11山
- 内テーパ形状
- NT35
- 先端チャック部外径 (mm)
- 79

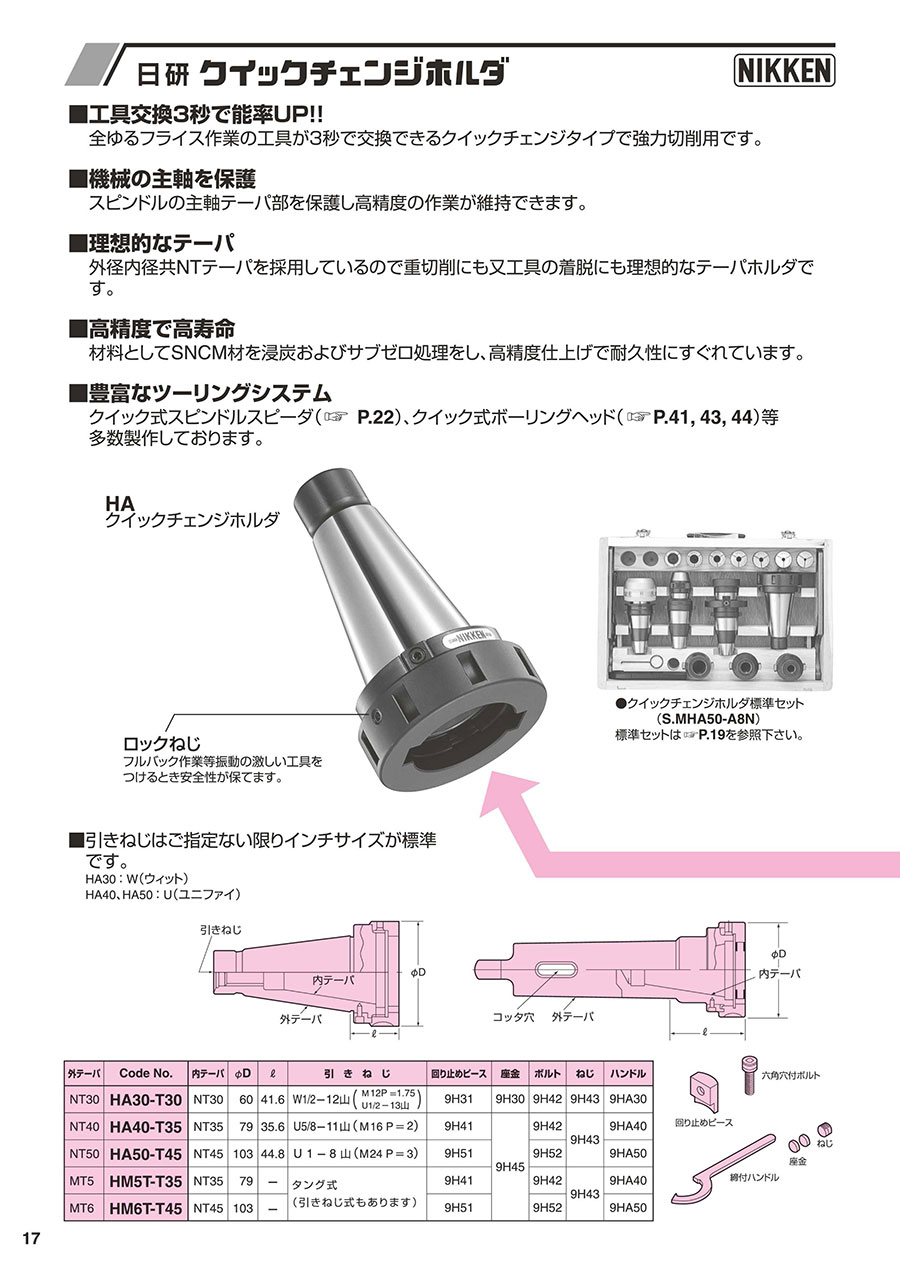

HA40-T35の仕様・寸法情報
商品情報
製品特長・仕様
製品の基本仕様・特長
| 外テーパ | 型番 | 回り止め ピース | 座金 | ボルト | ねじ | ハンドル |
|---|---|---|---|---|---|---|
| NT30 | HA30-T30 | 9H31 | 9H30 | 9H42 | 9H43 | 9HA30 |
| NT40 | HA40-T35 | 9H41 | 9H45 | 9H42 | 9H43 | 9HA40 |
| NT50 | HA50-T45 | 9H51 | 9H52 | 9HA50 | ||
| MT5 | HM5T-T35 | 9H41 | 9H42 | 9H43 | 9HA40 | |
| MT6 | HM6T-T45 | 9H51 | 9H52 | 9HA50 |
外形図
HA30 ： W（ウィット）
HA40、HA50 ： U（ユニファイ）
選定サポート情報
クイック式マルチロック ミーリングチャック
| 型番 | 付属品型番 |
|---|---|
| HA30 | MCT30-16, 20, 22 |
| HA40 | MCT35-20, 22, 25, 32 |
| HA50 | MCT45-20, 22, 25, 32, 42 |
★挿入刃物のシャンク径は h6-h7 をご使用下さい。
ストレートコレット
| ミーリングチャック内径 | 付属品型番 |
|---|---|
| φ16 | KM16-6,8,10,12 |
| φ20 | KM20-6,8,10,12,16 |
| φ22 | KM22-6,8,10,12,16,20 |
| φ25 | KM25-6,8,10,12,16,20 |
| φ32 | KM32-6,8,10,12,16,20,25 |
| φ42 | KM42-6,8,10,12,16,20,25,32 |
★コレット内径に油切り溝があり刃物のスリップを防ぎます。
★コレット内径φ：上記標準サイズの他に特別サイズもあります。
★挿入刃物のシャンク径は h6-h7 をご使用下さい。
クイック式フェイスミルアーバ
| 型番 | 付属品型番 | φd | l | ドライブキー＊1 | カラー |
|---|---|---|---|---|---|
| HA30 | FT30-2 | 22.225 | 26.4 | 9F2-W8.0 | FM10A＊2 |
| HA40 | FT35-3 | 25.4 | 28.4 | 9FW5 | 9F31 |
| 4 | 31.75 | 28.4 | 9FWT35-4 | 9F41 | |
| 5 | 38.1 | 31.4 | 9FWT35-5 | 9F51 | |
| HA50 | FT45-3 | 25.4 | 28.6 | FW5 | 9F31 |
| 4 | 31.75 | 29.6 | FW13 | 9F41 | |
| 5 | 38.1 | 38.6 | 9FWT45-5 | 9F51 | |
| 6 | 50.8 | 38.6 | 9FWT45-6 | 9F61 |
★キー、ボルト及びLレンチ付
★＊1 新・旧2種類あるのでご注意下さい。
★＊2 ロックボルトに成ります。
クイック式テーパスリーブ
■テーパシャンク ドリル ＆ リーマに!
| 型番 | 付属品型番 |
|---|---|
| HA30 | TT30-MT1, 2 |
| HA40 | TT35-MT1, 2, 3, ＊4 |
| HA50 | TT45-MT1, 2, 3, 4, ＊5 |
＊印のものはリーマ用又は軽切削用です。
クイック式サイドカッタアーバ
| 型番 | 付属品型番 | l（粍） |
|---|---|---|
| HA40 | ET35-3, 4, 5 | 76, 102, 128 |
| HA50 | ET45-3, 4, 5, 6 | 76, 102, 128, 153 |
★軸径 25.4mm
クイック式NPUドリルチャック
■NPUドリルチャック付
| 型番 | 付属品型番 | ドリル径 |
|---|---|---|
| HA30 | DT30-NPU 8 | φ0.3～ 8 |
| NPU13 | φ1～13 | |
| HA40 | DT35-NPU 8 | φ0.3～ 8 |
| NPU13 | φ1～13 | |
| HA50 | DT45-NPU 8 | φ0.3～ 8 |
| NPU13 | φ1～13 |
詳細情報
基本情報
【特長】
・工具交換3秒で能率UP！！
全ゆるフライス作業の工具が3秒で交換できるクイックチェンジタイプで強力切削用です。
・機械の主軸を保護
スピンドルの主軸テーパ部を保護し高精度の作業が維持できます。
理想的なテーパ
外径内径共NTテーパを採用しているので重切削にも又工具の着脱にも理想的なテーパホルダです。
・高精度で高寿命
材料としてSNCM材を浸炭およびサブゼロ処理をし、高精度仕上げで耐久性にすぐれています。
