HSKミーリングチャック（高圧センタスルー対応）HSK-A63

製品特長・仕様

製品の基本仕様・特長

■HSK Aシャンク…HSK40A、HSK50A、HSK63A、HSK100A

HSK Aシャンクとは、ISO　12164-1（DIN69893-1）に基づく中空の1/10ショートテーパ＆テーパ・端面密着の2面拘束ツーリング用のシャンクです。形状は以下に示す通り非対称で、バランスがとれていません。

・ドライブキー溝の深さが異なる。
・U溝の幅が異なる。
・一方にVノッチがある。

1.HSK　Aシャンクでは、質量的にバランスがとれるように標準仕様として、バランス用穴とバランス用切欠をもうけています。
2.HSK50以下のサイズについては、手動クランプ用の穴は標準化されていません。
3.全てのサイズにおいて、ID用の穴は、標準化されていません。
4.HSKツールは増力クランプ機構により、BTツールの約2倍以上のクランプ力で、主軸にクランプされます。このクランプ力の75％以上は、端面を拘束するために用いられます。

5.大きなクランプ力、剛性にすぐれた緩やかな1/10テーパとテーパ＆端面の2面拘束が、ツールインタフェースとして剛性を大幅に向上させました。
6.テーパに対する端面の振れを0.002mm以下におさえることにより、高いATC装着繰返精度を実現します。


HSK 2面拘束システム

■装着繰返精度

■HSK E＆HSK Fシャンク…HSK25E、HSK32E、HSK40E、HSK50E、HSK63E、HSK63F

HSK EとHSK FシャンクはDIN69893-5,6に基づく高速回転用のシャンクです。HSK Aシャンクとは異なり完全対称型でドライブキー溝、U溝、Vノッチ、手動クランプ用の穴やID用の穴がありません。フランジ径はHSK  EとHSK Fは同一で、テーパサイズがHSK Fの方がHSK Eより1ランク下になっています。たとえば、HSK63Fは、テーパサイズはHSK50Eと同じで、フランジ径はHSK63Eと同じものです。
これら完全対称型でドライブキー溝やU溝のないツール用のクランパとして、TCL-GHクランパーをご使用下さい。Vフランジ径さえ同一なら異なるシャンクもクランプ出来ます。

■S/HSKシャンク…S/HSK40A、S/HSK63A

ISO、DIN規格には該当しないドライブキー溝対称型のS/HSK40A、S/HSK63Aもあります。

S/HSK40A

S/HSK63A

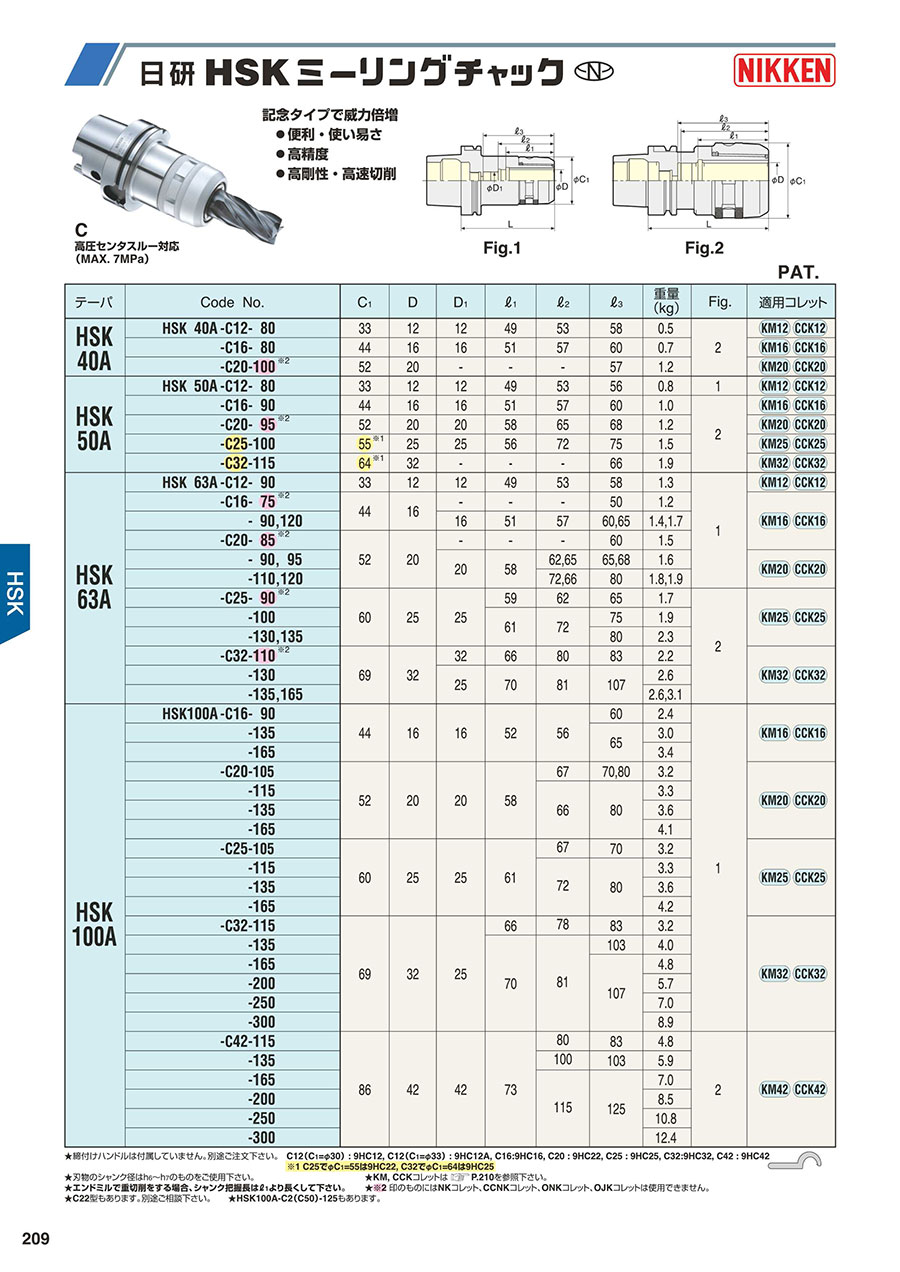

外形図

Fig.1

Fig.2

• 刃物のシャンク径はh6～h7のものをご使用下さい。
• エンドミルで重切削をする場合、シャンク把握長はl1より長くして下さい。
• HSK50A-C20-95にはNKコレット、CCNKコレット、ONKコレット、OJKコレットは使用できません。

注意・禁止事項

• ご使用になるM/Cには、端面の密着確認の機構を設けて下さい。
• ご使用になるM/Cには、端面のクリーニング機構を設けて下さい。
• 端面部への切粉の付着は禁物です。機械の内部は切粉だらけとなっていることが多く、ATC動作時、ツールの端面やスピンドル端面に機械内部の微少切粉が付着する可能性がありますので、少なくとも3ケ月に1回は、機械内部の切粉の溜まりやすい部分（特に、ATCアーム部、ATC動作ツールが動く軌跡に関連する部分、ツールポット、スピンドル回りや、スピンドル内部等）を清掃して下さい。
