精密ピンホール

通常単価(税別): 9,000円～10,000円

税込単価: 9,900円～11,000円

通常出荷日：8日目～15日目

【特長】・銅の薄板に、電気鋳造法によるミクロン単位の微細な穴加工を施しています・従来のレーザドリルによ...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】使い捨て粘着マット

ミスミ

【エコノミーシリーズ】使い捨て粘着マット

通常価格(税別)： 9,120円 (税込価格：10,032円)

通常出荷日：在庫品1日目

商品タイプ
UV・レーザー関連用品
基板の直径
9.5mm
エッジの深さ(a)
3μm
基板の厚さ(t)
20±5μm
ピンホールの位置公差
±0.1mm
直径公差
-0.1～0mm
材質
純度99.9％のニッケル

未確定 27 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品TOP

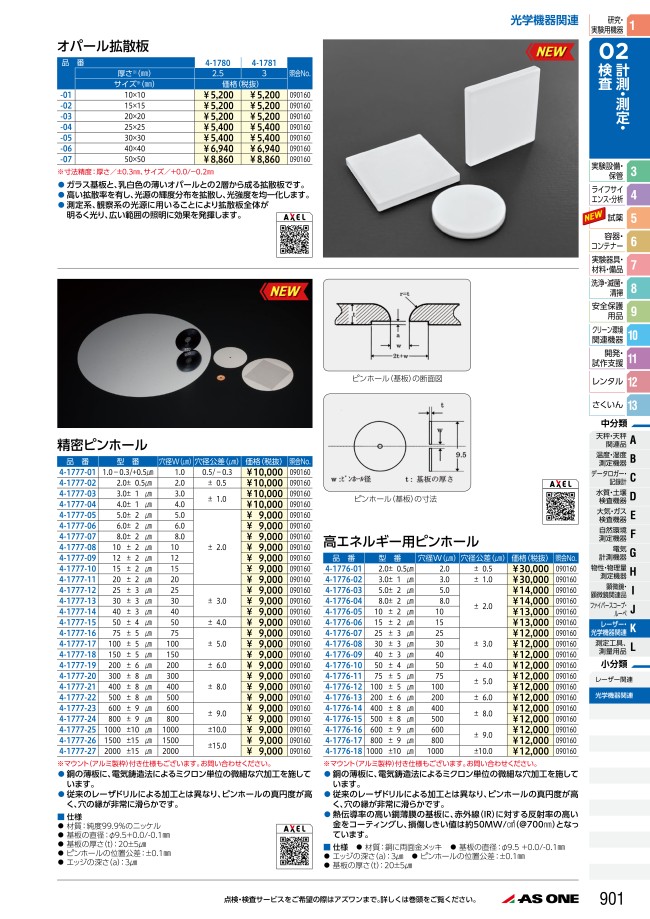

カタログ (見開き版)

01-901

絞り込み条件：3 項目の仕様が未選択です

メーカー型番
- PP1N
- PP2N
- PP3N
- PP4N
- PP5N
- PP6N
- PP8N
- PP10N
- PP12N
- PP15N
- PP20N
- PP25N
- PP30N
- PP40N
- PP50N
- PP75N
- PP100N
- PP150N
- PP200N
- PP300N
- PP400N
- PP500N
- PP600N
- PP800N
- PP1000N
- PP1500N
- PP2000N
穴径W(μm)
- 1
- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 15
- 20
- 25
- 30
- 40
- 50
- 75
- 100
- 150
- 200
- 300
- 400
- 500
- 600
- 800
- 1000
- 1500
- 2000
穴径公差(μm)
- ±0.5
- 0.5/-0.3
- ±1.0
- ±2.0
- ±3.0
- ±4.0
- ±5.0
- ±6.0
- ±8.0
- ±9.0
- ±10.0
- ±15.0
タイプ
- 4-1777-□
出荷日
すべて
8日以内
10日以内
15日以内

型番リスト

表示件数

型番

注文停止中 4-1777-01
4-1777-02
4-1777-03
4-1777-04
注文停止中 4-1777-05
4-1777-06
4-1777-07
4-1777-08
4-1777-09
注文停止中 4-1777-10
4-1777-11
4-1777-12
4-1777-13
4-1777-14
4-1777-15
注文停止中 4-1777-16
注文停止中 4-1777-17
4-1777-18
4-1777-19
4-1777-20
注文停止中 4-1777-21
4-1777-22
4-1777-23
4-1777-24
4-1777-25
4-1777-26
4-1777-27

メーカー型番	穴径W(μm)	穴径公差(μm)	最小発注数量

PP1N	1	0.5/-0.3	1個
PP2N	2	±0.5	1個
PP3N	3	±1.0	1個
PP4N	4	±1.0	1個
PP5N	5	±2.0	1個
PP6N	6	±2.0	1個
PP8N	8	±2.0	1個
PP10N	10	±2.0	1個
PP12N	12	±2.0	1個
PP15N	15	±2.0	1個
PP20N	20	±2.0	1個
PP25N	25	±3.0	1個
PP30N	30	±3.0	1個
PP40N	40	±3.0	1個
PP50N	50	±4.0	1個
PP75N	75	±5.0	1個
PP100N	100	±5.0	1個
PP150N	150	±5.0	1個
PP200N	200	±6.0	1個
PP300N	300	±8.0	1個
PP400N	400	±8.0	1個
PP500N	500	±8.0	1個
PP600N	600	±9.0	1個
PP800N	800	±9.0	1個
PP1000N	1000	±10.0	1個
PP1500N	1500	±15.0	1個
PP2000N	2000	±15.0	1個

通常単価(税別) (税込単価)	通常出荷日

10,000円 ( 11,000円 )	15日目
10,000円 ( 11,000円 )	8日目
10,000円 ( 11,000円 )	8日目
10,000円 ( 11,000円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	10日目
9,000円 ( 9,900円 )	15日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目
9,000円 ( 9,900円 )	8日目

詳細情報

基本情報

【特長】
・銅の薄板に、電気鋳造法によるミクロン単位の微細な穴加工を施しています
・従来のレーザドリルによる加工とは異なり、ピンホールの真円度が高く、穴の縁が非常に滑らかです

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
