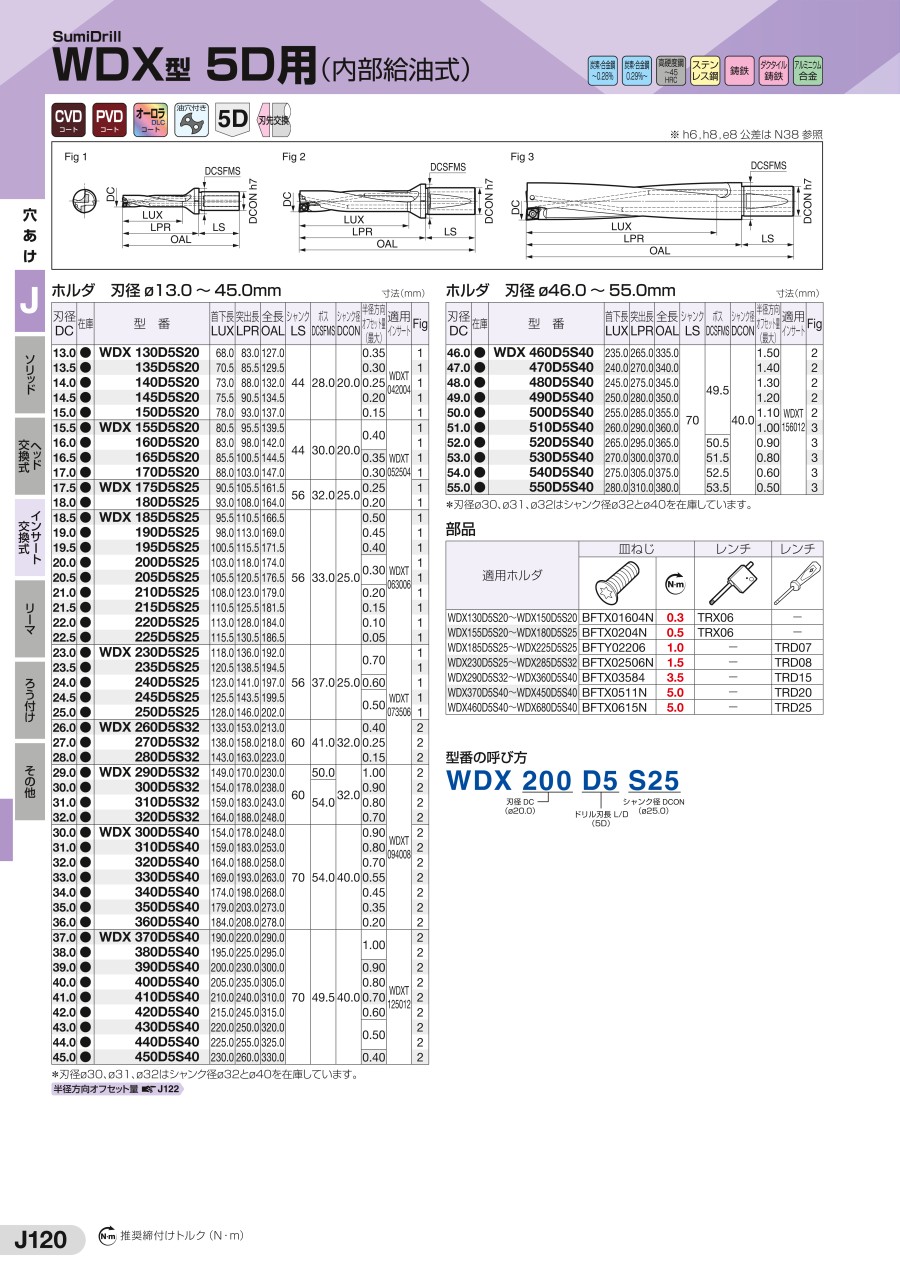

SumiDrill WDX型 5D用（内部給油式）

■ドリルの取付け

• 外周刃が機械のX軸と平行になるようにセットしてください。（図1）
• ホルダ端面とドリルのフランジ端面を密着させた状態でボルト締めしてください。

■加工径の調整（オフセット）

• 機械のX軸の移動により調整が可能です。
• 調整方向はX軸のプラス側（内径拡大方向）に調整してください。マイナス側（内径縮小方向）に調整すると、ホルダが加工した穴に干渉（擦れる）する可能性がありますので、推奨しません。（図1)
• 最大調整（オフセット）量は刃径により異なります。

■その他の注意事項

• 旋盤にドリルを取付けた場合、主軸中心に対して中心刃の芯高が0.15～0.2mm程度芯下がりになるようにドリルは設計されています。
• 主軸中心のずれが大きく、中心刃が主軸中心より芯上がりになると、中心刃が欠損しますのでご注意ください。
• 外径加工、または内径ボーリング加工を行う場合、切込みはドリル径の1/5以下（最大5mm以下）に設定ください。（例：刃径φ20の場合、切込み4mm以下）
• 旋盤にて貫通加工を行う場合、貫通時に生成された円盤状の切りくず（図2）が飛散することがあります。設備にカバーのないものは、危険防止のためカバーなどを取り付けてください。

被削材：機械部品（SCM415）
使用工具：WDX200D5S25
インサート：WDXT063006-G（ACP300）
切削条件：Vc=185m/min f=0.12mm/rev H=87mm 貫通 Wet

• インサートを取付ける前に、インサート座面のゴミ等異物をエアー等で取り除いてください。
• レンチには、ねじの軸とレンチの軸を合わせ、 押し付けるように使用ください。（図3）
  レンチの軸が曲がっていると、インサートクランプ不足、レンチの先端、ねじのトルクス穴部が変形する場合がありますので、ご注意ください。
• インサートの取付け時にインサート座面とドリル本体に隙間が生じない様、ご注意願います。（図4、A部）
  正式に取付けた状態は図4のようになります。
  ※中心刃の外側面には隙間がありますが、クランプ面は内側と後側になりますので、使用上問題ありません。
