住友電工ハードメタル

SEC-プランジミル PCT型 3D/5D用（内部給油式）

カタログ |

通常単価(税別): 24,080円～40,366円

税込単価: 26,488円～44,403円

通常出荷日：1日目

【特長】・底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられ...

本商品はホルダのみです。チップは別売りです。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

SEC-プランジミルPCT型は、有効刃数が多くZ軸方向への高送り加工が可能です。
複雑な形状をした立ち壁の輪郭加工や、コーナー隅肉除去加工、座ぐり・穴拡げなど工具剛性の高いZ軸方向への切削送りをすることで、高能率で安定した粗加工～中仕上げ加工を実現します。

エア穴付き／高耐久性ボディ／底刃フラット

PCT型は半径方向切込みは制限されるものの、有効刃数が多く、高送り加工が可能です。（コーナー部の中仕上、穴拡げ、深溝加工など）

PCT型のpfは、工具径(φDC) の50%以下としてください。

外形図

使用方法・使用事例

使用事例

■コーナー部加工
被削材：Ti合金

工具：PCT320D3S32（φ32）／PCT250D3S25（φ25）／PCT200D3S20（φ20）
材種：ACK300
チップ：WDXT094008-G／WDXT073506-G／WDXT063006-G
切削速度：Vc=50m/min
送り量：f=0.08mm/rev（Vf=80～127mm/min)
切込み：ae(pf)=3.2～6.5mm

■溝加工
被削材：Ti合金

工具：PCT320D5S32（ø32）
チップ：WDXT094008-G
材種：ACK300
切削速度：Vc=40m/min
送り量：f=0.07mm/rev（Vf=56mm/min）
切込み：ae(pf)=5.0mm

■輪郭形状加工
被削材：SUS410

工具：PCT250D5S25（φ25）
チップ：WDXT073506-G
材種：ACP300
切削速度：Vc=150m/min
送り量：f=0.10mm/rev（Vf=382mm/min）
切込み：ae=3.0mm

■立壁加工
被削材：SUS304

工具：PCT320D3S32（φ32）
チップ：WDXT094008-G
材種：ACP300
切削速度：Vc=180m/min
送り量：f=0.15mm/rev（Vf=537mm/min）
切込み：ae=7.0mm、pf=5.0mm

■平座加工
被削材：SCM435

工具：PCT200D5S20（φ20）
チップ：WDXT063006-G
材種：ACP300
切削速度：Vc=150m/min
送り量：f=0.15mm/rev（Vf=716mm/min）
切込み：ae=3.5mm

推奨切削条件

推奨切削条件表

■3D用

■5D用

適用被削材

選定サポート情報

＜チップブレーカ＞

3種類の用途別ブレーカでさまざまな被削材、切削条件に対応

＜部品＞

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

適用チップ

シャンク長

(mm)

刃数

(枚)

適合ネジ

適合レンチ

最小発注数量

16	48	123	53	53	16	WDXT052504	70	2	BFTX0204N	TRX06	1個
16	80	155	85	85	16	WDXT052504	70	2	BFTX0204N	TRX06	1個
20	60	145	65	65	20	WDXT063006	80	2	BFTY02206	TRD07	1個
20	100	185	105	105	20	WDXT063006	80	2	BFTY02206	TRD07	1個
25	75	160	80	80	25	WDXT073506	80	2	BFTX02506N	TRD08	1個
25	125	210	130	130	25	WDXT073506	80	2	BFTX02506N	TRD08	1個
32	96	191	101	101	32	WDXT094008	90	2	BFTX03584	TRD15	1個
32	160	255	165	165	32	WDXT094008	90	2	BFTX03584	TRD15	1個
40	120	225	125	125	42	WDXT125012	100	3	BFTX0511N	TRD20	1個
40	200	305	205	205	42	WDXT125012	100	3	BFTX0511N	TRD20	1個

通常単価(税別) (税込単価)	通常出荷日

24,080円 ( 26,488円 )	1日目
27,659円 ( 30,425円 )	1日目
25,133円 ( 27,646円 )	1日目
28,994円 ( 31,893円 )	1日目
25,975円 ( 28,573円 )	1日目
29,696円 ( 32,666円 )	1日目
27,168円 ( 29,885円 )	1日目
31,170円 ( 34,287円 )	1日目
35,171円 ( 38,688円 )	1日目
40,366円 ( 44,403円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられます
・全サイズエア穴付きで、内部クーラントによる切くず排出性能が向上します
・特殊表面処理を施した高耐久性ボディで、寿命・信頼性が向上します
・PCT型は半径方向切込みは制限されるものの、有効刃数が多く、高送り加工が可能です（コーナー部の中仕上、穴拡げ、深溝加工など）

ご注意

本商品はホルダのみです。チップは別売りです。

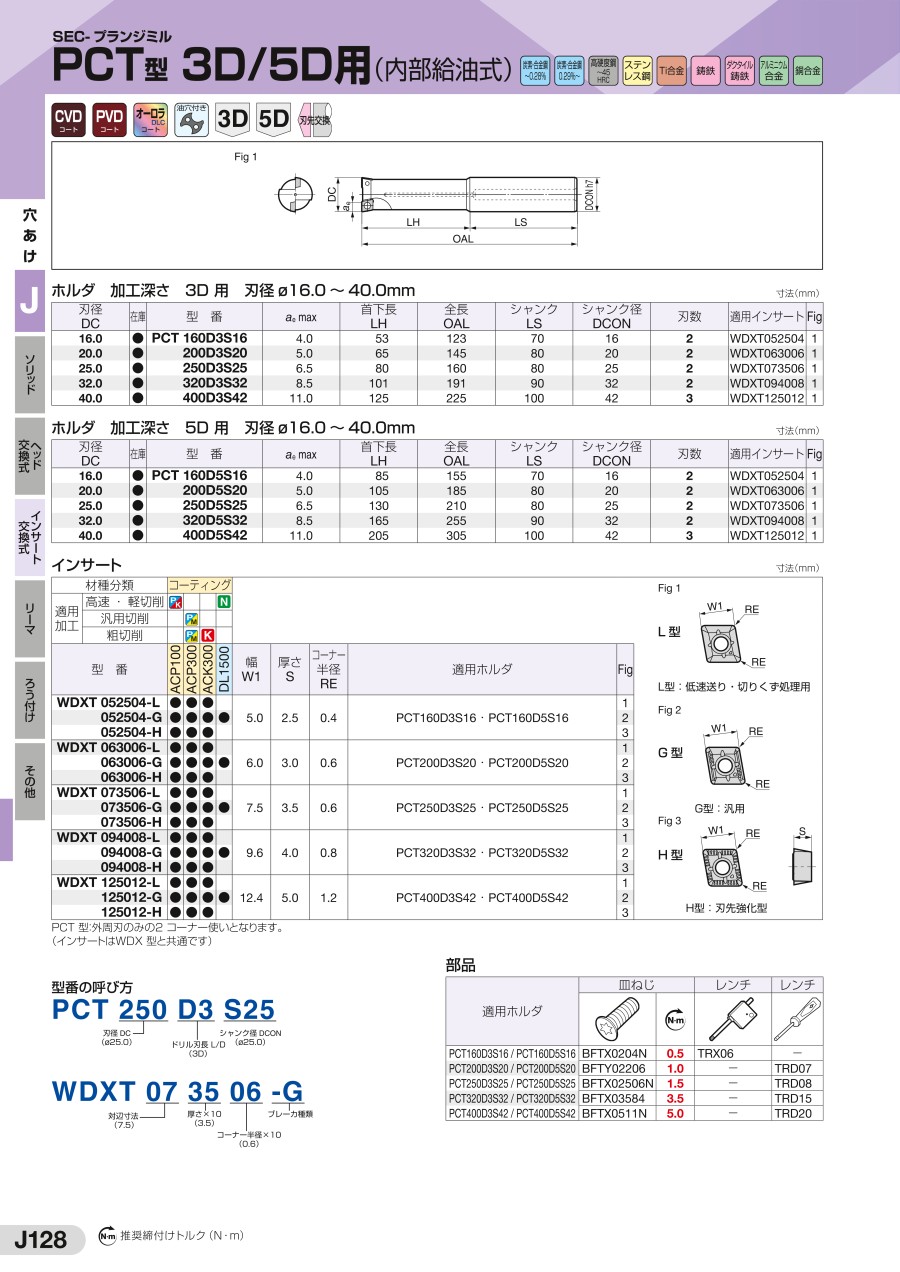

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ TRLGCH形
オーエスジー
PDZ フェニックスシリーズインデキサブルフラットドリル
タンガロイ
深穴加工用刃先交換式ガンドリル DeepTri-Drillシリーズ MCTR形 L/D=8

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SEC-プランジミル PCT型 3D/5D用（内部給油式）のレビュー

この商品のレビューはありません
