住友電工ハードメタル

マルチドリル MDM型（内部給油方式）

カタログ |

通常単価(税別): 8,861円～31,300円

税込単価: 9,747円～34,430円

【特長】・冷却性に優れる新開発オイルホール形状で長寿命化を実現！・流体解析から...

被削材
一般鋼 / ステンレス鋼 / 鋳鉄 / チタン
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
油穴（オイルホール）
○
単品/セット品
単品
先端角 (°)
140
直径公差 (mm)
h8
工具材質（詳細）
ACT70
コーティング・表面処理（詳細）
NX
被削材（詳細）
炭素・合金鋼～0.28％/炭素・合金鋼0.29％～/ステンレス鋼/Ti合金/耐熱鋼/鋳鉄/ダクタイル鋳鉄
シャンク径公差 (mm)
h6

未確定：候補が262型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

［Bean Jet Cooling］
新開発オイルホール形状（豆形）により、切れ刃側へクーラントを供給し、刃先を効果的に冷却
*ドリル径φ4.1mm以上に適用

●クーラント吐出量アップで、刃先を効果的に冷却

●流体解析から生まれた新技術で、刃先を効果的に冷却

●刃先への溶着を大幅軽減、溶着欠損を防止

MDM型：溶着少継続可能／他社品：外周部溶着欠損

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0800S08H05（φ8mm×5D）、切削条件：Vc=80m/min、f=0.25mm/rev、H=40mm（貫通）、内部給油（水溶性）、切削距離：40m

切りくず処理、加工硬化のトラブルを一発解決

MDM型：切りくずが中心に向かいカールし分断

●切れ味重視の刃型で良好な切りくず処理

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0400S04H05（φ4.0mm×5D）、切削条件：Vc=80m/min、f=0.10mm/rev、内部給油（水溶性）

●幅の狭いマージンと大きなバックテーパ
被削材との接触面積を減らし、マージンの温度上昇を抑制

MDM型：マージン接触面積小／従来品：マージン接触面積大

●穴内面の加工硬化を抑制
切削負荷を低減し、ドリルの損傷低減だけでなく、後工程のリーマ・タップの長寿命化にも貢献

＜ステンレス鋼・難削材加工に最適な新材種 ACT70＞

NXコーティング
Absotech®技術を応用した、高品位・高硬度・高強度膜で、優れた耐摩耗性、耐熱性を実現

●NXコーティングでマージン摩耗を抑制

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0800S08H05（φ8.0mm×5D）、切削条件：Vc=80m/min、f=0.20mm/rev、H=40mm（貫通）、内部給油（水溶性）

●スラストを低減し、穴入口～穴奥まで安定加工を実現

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0800S08H05（φ8.0mm×5D）、切削条件：Vc=80m/min、f=0.20mm/rev、H=40mm（貫通）、内部給油（水溶性）

性能・試験情報

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0800S08H05（φ8.0mm×5D）、切削条件：Vc=80m/min、f=0.20mm/rev、H=40mm（貫通）、内部給油（水溶性）

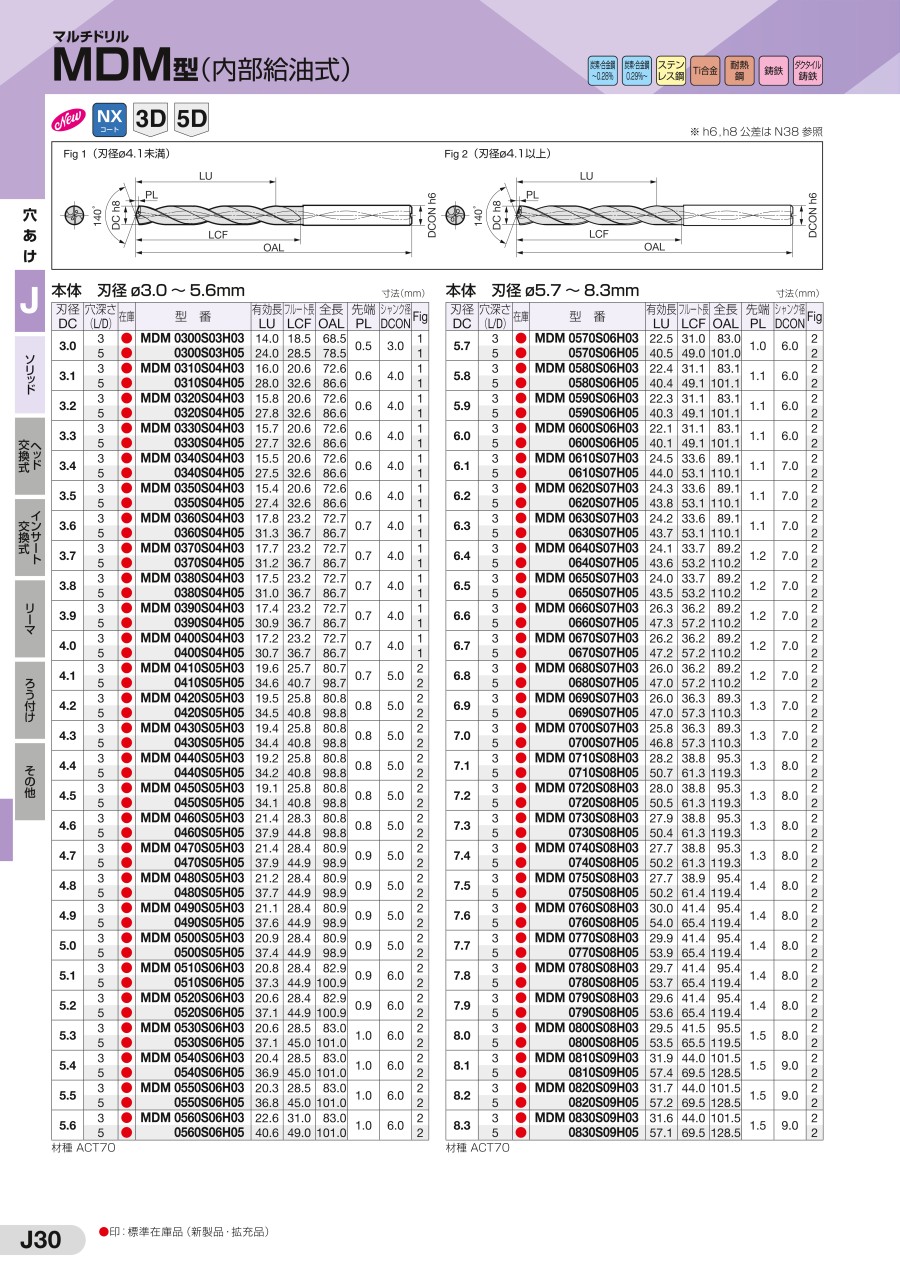

外形図

使用方法・使用事例

使用事例

●オーステナイト系ステンレス鋼使用実例（マシニングセンタ）

被削材：SUS304、設備：BT30 立形M/C、使用工具：MDM 0800S08H05（φ8.0mm×5D）、切削条件：Vc=80m/min、f=0.20mm/rev、H=40mm（貫通）、内部給油（水溶性）

●オーステナイト系ステンレス鋼使用実例（小型旋盤）

被削材：SUS304、設備：CNC 自動旋盤（被削材回転）、使用工具：MDM 0540S06H03（φ5.4mm×3D）、切削条件：Vc=47m/min、f=0.12mm/rev、H=25mm（止まり）、内部給油（不水溶性）

●析出硬化系ステンレス鋼使用実例

被削材：SUS630、設備：BT30 立形M/C、使用工具：MDM 0400S04H05（φ4mm×5D）、切削条件：Vc=50m/min、f=0.10mm/rev、H=14mm（止まり）、内部給油（水溶性）

●二相系ステンレス鋼使用実例

被削材：SUS329J4L、設備：BT30 立形M/C、使用工具：MDM 0800S05H05（φ8mm×5D）、切削条件：Vc=60m/min、f=0.20mm/rev、H=30mm（貫通）、内部給油（水溶性）

●チタン合金使用実例

被削材：Ti-6Al-4V、設備：BT50 立形M/C、使用工具：MDM 0500S05H05（φ5mm×5D）、切削条件：Vc=40m/min、f=0.12mm/rev、H=19mm（止まり）、内部給油（水溶性）

●耐熱鋳鋼使用実例

被削材：SCH13X 相当、設備：BT50 立形M/C、使用工具：MDM 0880S09H03（φ8.8mm×5D）、切削条件：Vc=50m/min、f=0.11mm/rev、H=18mm（止まり、貫通）、内部給油（水溶性）

推奨切削条件

推奨切削条件表

切削条件時の注意

（1）上記推奨切削条件表は、水溶性切削油剤および内部給油を使用する場合のものです。
（2）不水溶性切削油剤を使用される場合は、切削速度を20～30%下げて十分な給油量を確保してください。
（3）保持具へのドリルセット時は、切刃先端外周部の振れを0.02mm以下にしてください。
（4）保持具内へのフルート入り込みは避けてください。
（5）加工物の食い付き部が異形状(傾き・断続等)の場合、食い付き時送り量を半分程度に下げてください。
*それでも加工安定性が確保出来ない場合は、フラットマルチドリルMDF型にてフラット面の前加工を推奨します。
（6）貫通時断続加工になる場合は貫通前より送り量を半分程度に下げてください。

適用被削材

選定サポート情報

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

有効加工深さ

(mm)

最小発注数量

3	18.5	68.5	3	9	1個
3	28.5	78.5	3	15	1個
3.1	20.6	72.6	4	9.3	1個
3.1	32.6	86.6	4	15.5	1個
3.2	20.6	72.6	4	9.6	1個
3.2	32.6	86.6	4	16	1個
3.3	20.6	72.6	4	9.9	1個
3.3	32.6	86.6	4	16.5	1個
3.4	20.6	72.6	4	10.2	1個
3.4	32.6	86.6	4	17	1個
3.5	20.6	72.6	4	10.5	1個
3.5	32.6	86.6	4	17.5	1個
3.6	23.2	72.7	4	10.8	1個
3.6	36.7	86.7	4	18	1個
3.7	23.2	72.7	4	11.1	1個
3.7	36.7	86.7	4	18.5	1個
3.8	23.2	72.7	4	11.4	1個
3.8	36.7	86.7	4	19	1個
3.9	23.2	72.7	4	11.7	1個
3.9	36.7	86.7	4	19.5	1個
4	23.2	72.7	4	12	1個
4	36.7	86.7	4	20	1個
4.1	25.7	80.7	5	12.3	1個
4.1	40.7	98.7	5	20.5	1個
4.2	25.8	80.8	5	12.6	1個
4.2	40.8	98.8	5	21	1個
4.3	25.8	80.8	5	12.9	1個
4.3	40.8	98.8	5	21.5	1個
4.4	25.8	80.8	5	13.2	1個
4.4	40.8	98.8	5	22	1個
4.5	25.8	80.8	5	13.5	1個
4.5	40.8	98.8	5	22.5	1個
4.6	28.3	80.8	5	13.8	1個
4.6	44.8	98.8	5	23	1個
4.7	28.4	80.9	5	14.1	1個
4.7	44.9	98.9	5	23.5	1個
4.8	28.4	80.9	5	14.4	1個
4.8	44.9	98.9	5	24	1個
4.9	28.4	80.9	5	14.7	1個
4.9	44.9	98.9	5	24.5	1個
5	28.4	80.9	5	15	1個
5	44.9	98.9	5	25	1個
5.1	28.4	82.9	6	15.3	1個
5.1	44.9	100.9	6	25.5	1個
5.2	28.4	82.9	6	15.6	1個
5.2	44.9	100.9	6	26	1個
5.3	28.5	83	6	15.9	1個
5.3	45	101	6	26.5	1個
5.4	28.5	83	6	16.2	1個
5.4	45	101	6	27	1個
5.5	28.5	83	6	16.5	1個
5.5	45	101	6	27.5	1個
5.6	31	83	6	16.8	1個
5.6	49	101	6	28	1個
5.7	31	83	6	17.1	1個
5.7	49	101	6	28.5	1個
5.8	31.1	83.1	6	17.4	1個
5.8	49.1	101.1	6	29	1個
5.9	31.1	83.1	6	17.7	1個
5.9	49.1	101.1	6	29.5	1個

通常単価(税別) (税込単価)	通常出荷日

10,276円 ( 11,304円 )	1日目
11,831円 ( 13,014円 )	1日目
10,547円 ( 11,602円 )	1日目
10,109円 ( 11,120円 )	5日目
10,547円 ( 11,602円 )	1日目
12,034円 ( 13,237円 )	1日目
10,547円 ( 11,602円 )	1日目
12,034円 ( 13,237円 )	1日目
10,547円 ( 11,602円 )	1日目
10,109円 ( 11,120円 )	5日目
8,861円 ( 9,747円 )	5日目
12,034円 ( 13,237円 )	1日目
10,682円 ( 11,750円 )	1日目
12,101円 ( 13,311円 )	1日目
10,682円 ( 11,750円 )	1日目
12,101円 ( 13,311円 )	1日目
10,682円 ( 11,750円 )	1日目
12,101円 ( 13,311円 )	1日目
10,682円 ( 11,750円 )	1日目
12,101円 ( 13,311円 )	1日目
10,682円 ( 11,750円 )	1日目
12,101円 ( 13,311円 )	1日目
10,953円 ( 12,048円 )	1日目
12,575円 ( 13,833円 )	1日目
10,953円 ( 12,048円 )	1日目
12,575円 ( 13,833円 )	1日目
10,953円 ( 12,048円 )	1日目
12,575円 ( 13,833円 )	1日目
9,173円 ( 10,090円 )	5日目
12,575円 ( 13,833円 )	1日目
10,953円 ( 12,048円 )	1日目
12,575円 ( 13,833円 )	1日目
11,020円 ( 12,122円 )	1日目
12,710円 ( 13,981円 )	1日目
11,020円 ( 12,122円 )	1日目
12,710円 ( 13,981円 )	1日目
11,020円 ( 12,122円 )	1日目
12,710円 ( 13,981円 )	1日目
11,020円 ( 12,122円 )	1日目
12,710円 ( 13,981円 )	1日目
11,020円 ( 12,122円 )	1日目
12,710円 ( 13,981円 )	1日目
11,831円 ( 13,014円 )	1日目
13,521円 ( 14,873円 )	1日目
11,831円 ( 13,014円 )	1日目
13,521円 ( 14,873円 )	1日目
11,831円 ( 13,014円 )	1日目
13,521円 ( 14,873円 )	1日目
11,831円 ( 13,014円 )	1日目
13,521円 ( 14,873円 )	1日目
11,831円 ( 13,014円 )	1日目
13,521円 ( 14,873円 )	1日目
11,966円 ( 13,163円 )	1日目
13,791円 ( 15,170円 )	1日目
11,966円 ( 13,163円 )	1日目
13,791円 ( 15,170円 )	1日目
11,966円 ( 13,163円 )	1日目
13,791円 ( 15,170円 )	1日目
10,047円 ( 11,052円 )	3日目
13,791円 ( 15,170円 )	1日目

基本情報

基本情報

【特長】
・冷却性に優れる新開発オイルホール形状で長寿命化を実現！
・流体解析から生まれた新技術で、刃先を効果的に冷却。溶着欠損を軽減します
・切りくず処理、加工硬化のトラブルを一発解決！
・ステンレス鋼・難削材の加工で抜群の安定性を発揮！

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マルチドリル MDM型（内部給油方式）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品マルチドリル MDM型（内部給油方式）	マルチドリルネクシオMDE-H型（内部給油式）	マルチドリル MDH型	マルチドリル MDA型	スーパーマルチドリル XHGS型（内部給油式）	スーパーマルチドリル PHT型（内部給油式）
メーカー	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル
通常価格	8,861円-	7,863円 -	11,293円 -	13,867円 -	12,917円 -	8,612円 -
通常出荷日	1日目〜	1日目〜	3日目	1日目	1日目〜	1日目〜
被削材	一般鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 鋳鉄	アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	非鉄用（DLC）	鋼用	鋼用
油穴（オイルホール）	○	○	○	○	○	○

よく一緒に購入される商品

住友電工ハードメタル
マルチドリルネクシオMDE-H型（内部…0
通常価格(税別) : 7,863円-
通常出荷日 : 1日目～
オーエスジー
スパイラルタップシリーズステンレス用 …4.7
通常価格(税別) : 1,380円-
通常出荷日 : 在庫品1日目～
当日出荷可能
住友電工ハードメタル
スーパーマルチドリル XHGS型（内部給…0
通常価格(税別) : 12,917円-
通常出荷日 : 1日目～
不二越
アクアREVOドリルオイルホール5D0
通常価格(税別) : 12,300円-
通常出荷日 : 1日目
住友電工ハードメタル
マルチドリル MDH型0
通常価格(税別) : 11,293円-
通常出荷日 : 3日目
オーエスジー
油穴付き超硬ドリル3Dタイプ ADO-3…4.5
通常価格(税別) : 7,978円-
通常出荷日 : 在庫品1日目～
当日出荷可能
京セラ
高能率超硬コーティングソリッドドリル …0
通常価格(税別) : 4,680円-
通常出荷日 : 1日目～
MOLDINO(モルディノ・…
超硬OHノンステップボーラー5D 05W…5
通常価格(税別) : 10,705円-
通常出荷日 : 在庫品1日目～
当日出荷可能
不二越
AG-SUS ドリルショート AGSUS…4.4
通常価格(税別) : 623円-
通常出荷日 : 在庫品1日目～
当日出荷可能
