住友電工ハードメタル

SEC-スミデュアルミル TSXR 13000E型

通常単価(税別): 81,432円～182,520円

税込単価: 89,575円～200,772円

【特長】・研磨級インサートの採用により、高精度で優れた加工面品位を実現します・...

加工用途
平面
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金
取付け方法
柄付きタイプ
仕上げ区分
粗・中粗加工
適応チップ材種
超硬コート
インサートサイズ (mm)
13
すくい角（半径方向）
-23～-18°
すくい角（軸方向）
-6°～-3°
適応チップ
LNEX130604PNER-L/LNEX130608PNER-L/LNEX130612PNER-L/LNEX130616PNER-L/LNEX130620PNER-L/LNEX130624PNER-L/LNEX130632PNER-L/LNEX130604PNER-G/LNEX130608PNER-G/LNEX130612PNER-G/LNEX130616PNER-G/LNEX130620PNER-G/LNEX130624PNER-G/LNEX130632PNER-G/LNEX130604PNER-H/LNEX130608PNER-H/LNEX130612PNER-H/LNEX130616PNER-H/LNEX130620PNER-H/LNEX130624PNER-H/LNEX130632PNER-H

ご注意

カッタ本体には、チップは付属しておりません。

型番

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

カタログ

商品TOP

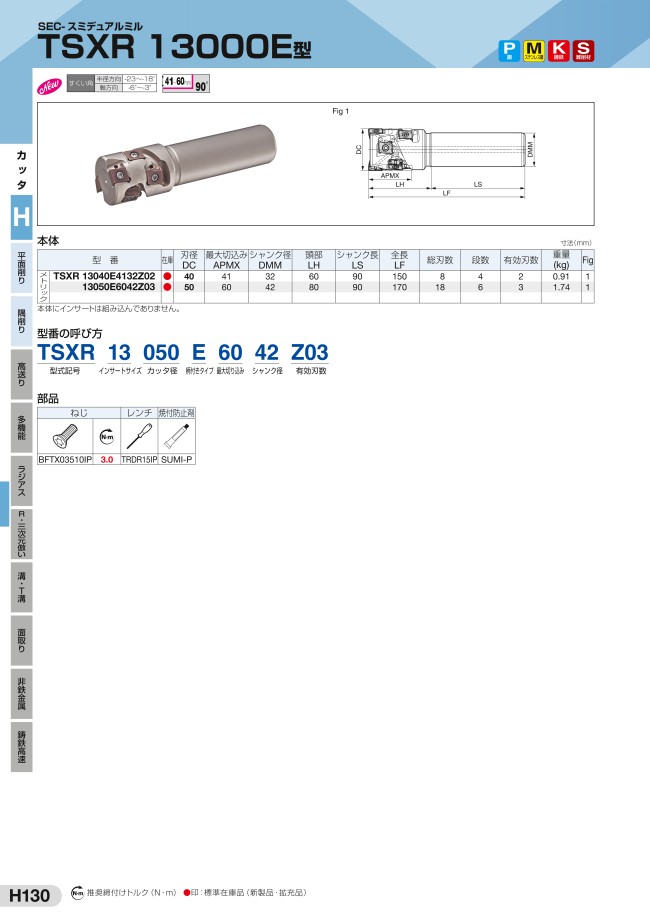

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

刃径 D(φ)
- 40
- 50
全長 (L)(mm)
- 150
- 170
シャンク径 (d)(mm)
- 32
- 42
刃数(枚)
- 8
- 18
最大切り込み深さ (Ad)(mm)
- 41
- 60
頭部長さ(mm)
- 60
- 80
タイプ
- TSXR
出荷日
すべて
1日以内

型番リスト

表示件数

型番

TSXR13040E4132Z02

TSXR13050E6042Z03

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

頭部長さ

(mm)

有効刃数

段数

最小発注数量

40	150	32	8	41	60	2	4	1個
50	170	42	18	60	80	3	6	1個

通常単価(税別) (税込単価)	通常出荷日

81,432円 ( 89,575円 )	1日目
182,520円 ( 200,772円 )	1日目

詳細情報

基本情報

【特長】
・研磨級インサートの採用により、高精度で優れた加工面品位を実現します
・縦使いインサートの採用と切れ刃形状の最適化により、高い刃先強度と切れ味の鋭さを両立しました

ご注意

カッタ本体には、チップは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
