カタログ |

住友電工ハードメタル

SEC-スミデュアルミル TSXM 13000R（S）型

通常単価(税別): 37,850円～466,830円

税込単価: 41,635円～513,513円

【特長】・研磨級インサートの採用により、高精度で優れた加工面品位を実現します・...

加工用途
平面 / 溝削り
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金
取付け方法
アーバー
仕上げ区分
仕上げ加工
適応チップ材種
超硬コート
最大切り込み深さ (Ad) (mm)
12
詳細タイプ
ファインピッチ
勝手
右勝手
インサートサイズ (mm)
13
すくい角（半径方向）
-23°～15°
すくい角（軸方向）
-6°
適応チップ
LNEX130604PNER-L/LNEX130608PNER-L/LNEX130612PNER-L/LNEX130616PNER-L/LNEX130620PNER-L/LNEX130624PNER-L/LNEX130632PNER-L/LNEX130604PNER-G/LNEX130608PNER-G/LNEX130612PNER-G/LNEX130616PNER-G/LNEX130620PNER-G/LNEX130624PNER-G/LNEX130632PNER-G/LNEX130604PNER-H/LNEX130608PNER-H/LNEX130612PNER-H/LNEX130616PNER-H/LNEX130620PNER-H/LNEX130624PNER-H/LNEX130632PNER-H

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。

型番

未確定 17 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

カタログ

商品TOP

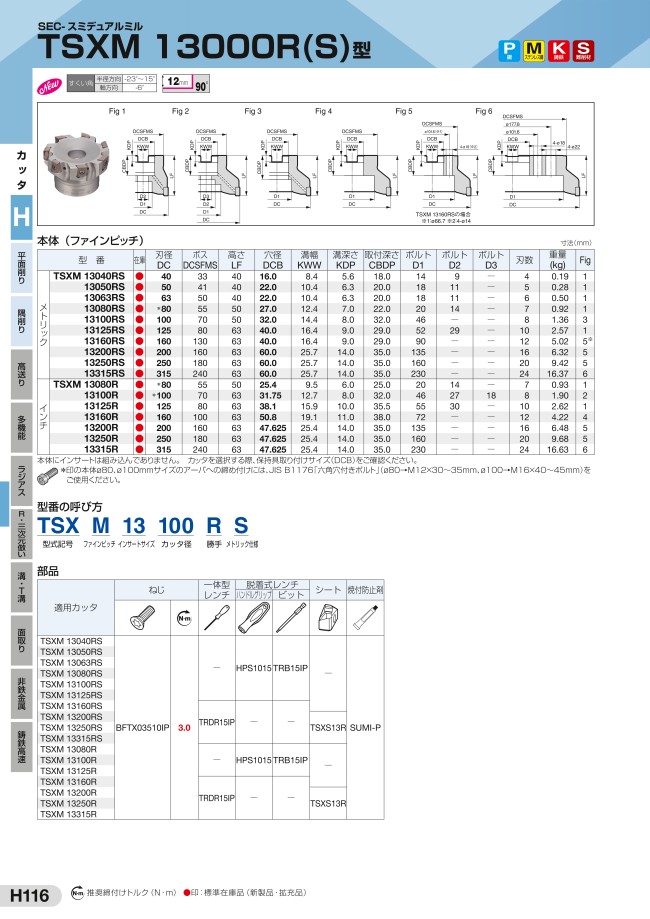

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

刃径 D(φ)
- 40
- 50
- 63
- 80
- 100
- 125
- 160
- 200
- 250
- 315
全長 (L)(mm)
- 40
- 50
- 63
刃数(枚)
- 4
- 5
- 6
- 7
- 8
- 10
- 12
- 16
- 20
- 24
ボス(mm)
- 33
- 41
- 50
- 55
- 70
- 80
- 100
- 130
- 160
- 180
- 240
穴径(mm)
- 16
- 22
- 25.4
- 27
- 31.75
- 32
- 38.1
- 40
- 47.625
- 50.8
- 60
溝幅(mm)
- 8.4
- 9.5
- 10.4
- 12.4
- 12.7
- 14.4
- 15.9
- 16.4
- 19.1
- 25.4
- 25.7
ボルトD1(mm)
- 14
- 18
- 20
- 46
- 52
- 55
- 72
- 90
- 135
- 160
- 230
ボルトD2(mm)
- 9
- 11
- 14
- 27
- 29
- 30
取付深さ(mm)
- 18
- 20
- 22
- 25
- 29
- 32
- 35
- 35.5
- 38
溝深さ(mm)
- 5.6
- 6
- 6.3
- 7
- 8
- 9
- 10
- 11
- 14
仕様
- インチ仕様
- メトリック仕様
タイプ
- TSXM□R
- TSXM□RS
出荷日
すべて
1日以内
5日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

ボス

(mm)

穴径

(mm)

溝幅

(mm)

ボルトD1

(mm)

ボルトD2

(mm)

取付深さ

(mm)

溝深さ

(mm)

仕様

最小発注数量

40	40	4	33	16	8.4	14	9	18	5.6	メトリック仕様	1個
50	40	5	41	22	10.4	18	11	20	6.3	メトリック仕様	1個
63	40	6	50	22	10.4	18	11	20	6.3	メトリック仕様	1個
80	50	7	55	25.4	9.5	20	14	25	6	インチ仕様	1個
80	50	7	55	27	12.4	20	14	22	7	メトリック仕様	1個
100	63	8	70	31.75	12.7	46	27	32	8	インチ仕様	1個
100	50	8	70	32	14.4	46	-	32	8	メトリック仕様	1個
125	63	10	80	38.1	15.9	55	30	35.5	10	インチ仕様	1個
125	63	10	80	40	16.4	52	29	29	9	メトリック仕様	1個
160	63	12	100	50.8	19.1	72	-	38	11	インチ仕様	1個
160	63	12	130	40	16.4	90	-	29	9	メトリック仕様	1個
200	63	16	160	47.625	25.4	135	-	35	14	インチ仕様	1個
200	63	16	160	60	25.7	135	-	35	14	メトリック仕様	1個
250	63	20	180	47.625	25.4	160	-	35	14	インチ仕様	1個
250	63	20	180	60	25.7	160	-	35	14	メトリック仕様	1個
315	63	24	240	47.625	25.4	230	-	35	14	インチ仕様	1個
315	63	24	240	60	25.7	230	-	35	14	メトリック仕様	1個

通常単価(税別) (税込単価)	通常出荷日

42,191円 ( 46,410円 )	1日目
37,850円 ( 41,635円 )	5日目
46,508円 ( 51,159円 )	5日目
64,233円 ( 70,656円 )	1日目
64,233円 ( 70,656円 )	1日目
86,346円 ( 94,981円 )	1日目
86,346円 ( 94,981円 )	1日目
101,088円 ( 111,197円 )	1日目
101,088円 ( 111,197円 )	1日目
119,340円 ( 131,274円 )	1日目
119,340円 ( 131,274円 )	1日目
207,792円 ( 228,571円 )	1日目
207,792円 ( 228,571円 )	1日目
259,038円 ( 284,942円 )	1日目
259,038円 ( 284,942円 )	1日目
466,830円 ( 513,513円 )	1日目
466,830円 ( 513,513円 )	1日目

詳細情報

基本情報

【特長】
・研磨級インサートの採用により、高精度で優れた加工面品位を実現します
・縦使いインサートの採用と切れ刃形状の最適化により、高い刃先強度と切れ味の鋭さを両立しました

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
