住友電工ハードメタル

SEC-スミデュアルミル TSX（M/F）13000E型

通常単価(税別): 33,978円～75,816円

税込単価: 37,376円～83,398円

通常出荷日：1日目

【特長】・研磨級インサートの採用により、高精度で優れた加工面品位を実現します・縦使いインサートの採用と...

加工用途
平面 / 溝削り
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金
取付け方法
柄付きタイプ
仕上げ区分
仕上げ加工
適応チップ材種
超硬コート
最大切り込み深さ (Ad) (mm)
12
インサートサイズ (mm)
13
すくい角（半径方向）
-31°～-15°
すくい角（軸方向）
-6°
適応チップ
LNEX130604PNER-L/LNEX130608PNER-L/LNEX130612PNER-L/LNEX130616PNER-L/LNEX130620PNER-L/LNEX130624PNER-L/LNEX130632PNER-L/LNEX130604PNER-G/LNEX130608PNER-G/LNEX130612PNER-G/LNEX130616PNER-G/LNEX130620PNER-G/LNEX130624PNER-G/LNEX130632PNER-G/LNEX130604PNER-H/LNEX130608PNER-H/LNEX130612PNER-H/LNEX130616PNER-H/LNEX130620PNER-H/LNEX130624PNER-H/LNEX130632PNER-H

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定 15 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

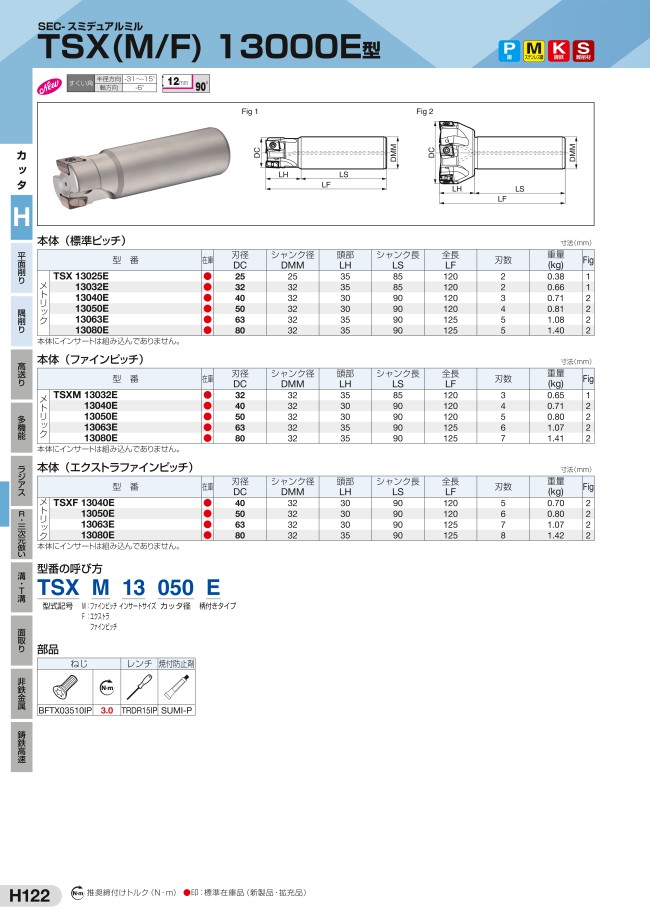

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

刃径 D(φ)
- 25
- 32
- 40
- 50
- 63
- 80
全長 (L)(mm)
- 120
- 125
シャンク径 (d)(mm)
- 25
- 32
刃数(枚)
- 2
- 3
- 4
- 5
- 6
- 7
- 8
首下長（ℓ1）(mm)
- 35
詳細タイプ
- エクストラファインピッチ
- ファインピッチ
- 標準ピッチ
頭部長さ(mm)
- 30
- 35
タイプ
- TSX
- TSXF
- TSXM
出荷日
すべて
1日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

詳細タイプ

頭部長さ

(mm)

最小発注数量

25	120	25	2	35	標準ピッチ	35	1個
32	120	32	2	35	標準ピッチ	35	1個
40	120	32	3	-	標準ピッチ	30	1個
50	120	32	4	-	標準ピッチ	30	1個
63	125	32	5	-	標準ピッチ	35	1個
80	125	32	5	-	標準ピッチ	35	1個
40	120	32	5	-	エクストラファインピッチ	30	1個
50	120	32	6	-	エクストラファインピッチ	30	1個
63	125	32	7	-	エクストラファインピッチ	30	1個
80	125	32	8	-	エクストラファインピッチ	35	1個
32	120	32	3	35	ファインピッチ	35	1個
40	120	32	4	-	ファインピッチ	30	1個
50	120	32	5	-	ファインピッチ	30	1個
63	125	32	6	-	ファインピッチ	35	1個
80	125	32	7	-	ファインピッチ	35	1個

通常単価(税別) (税込単価)	通常出荷日

33,978円 ( 37,376円 )	1日目
38,120円 ( 41,932円 )	1日目
45,701円 ( 50,271円 )	1日目
53,564円 ( 58,920円 )	1日目
62,268円 ( 68,495円 )	1日目
65,006円 ( 71,507円 )	1日目
52,862円 ( 58,148円 )	1日目
61,707円 ( 67,878円 )	1日目
73,008円 ( 80,309円 )	1日目
75,816円 ( 83,398円 )	1日目
44,859円 ( 49,345円 )	1日目
49,281円 ( 54,209円 )	1日目
56,863円 ( 62,549円 )	1日目
67,674円 ( 74,441円 )	1日目
70,201円 ( 77,221円 )	1日目

詳細情報

基本情報

【特長】
・研磨級インサートの採用により、高精度で優れた加工面品位を実現します
・縦使いインサートの採用と切れ刃形状の最適化により、高い刃先強度と切れ味の鋭さを両立しました

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
