住友電工ハードメタル

SEC-ゴールミル GFX16000型

通常単価(税別): 164,970円～385,398円

税込単価: 181,467円～423,938円

【特長】・鋳鉄高送り（ハイフィード）専用カッタ・多刃設計（インチ当たり約3枚）...

加工用途
平面
被削材
鋳鉄
取付け方法
アーバー
仕上げ区分
仕上げ加工
適応チップ材種
超硬コート / 超硬コートなし
最大切り込み深さ (Ad) (mm)
1
勝手
右勝手
すくい角（半径方向）
-8°
すくい角（軸方向）
-5°
適応チップ
LNGX160516PNFN-W

ご注意

カッタ本体には、チップは付属しておりません。

型番

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

カタログ

商品TOP

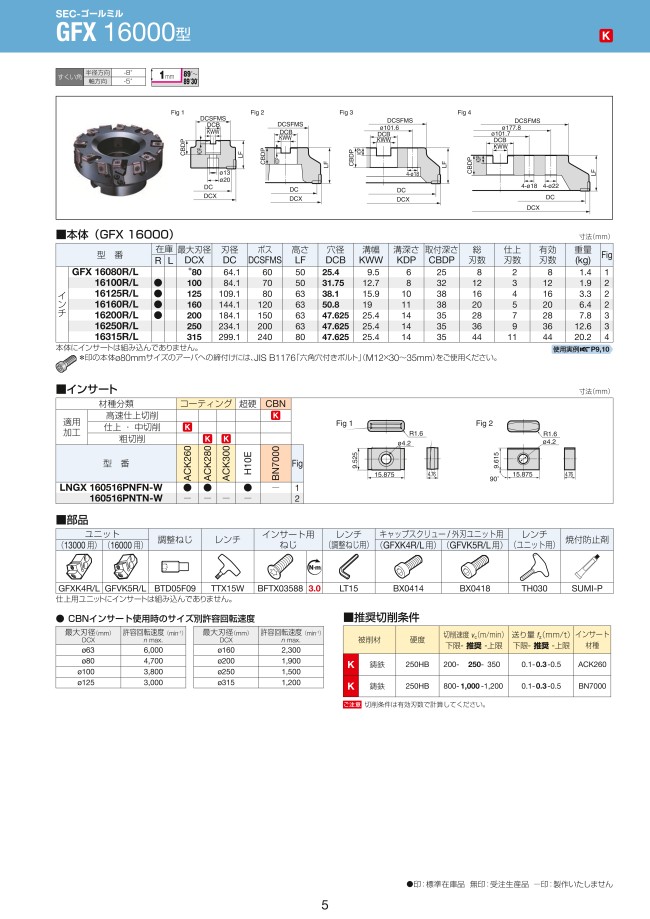

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

刃径 D(φ)
- 100
- 125
- 160
- 200
全長 (L)(mm)
- 50
- 63
刃数(枚)
- 12
- 16
- 20
- 28
ボス(mm)
- 70
- 80
- 120
- 150
穴径(mm)
- 31.75
- 38.1
- 47.625
- 50.8
溝幅(mm)
- 12.7
- 15.9
- 19
- 25.4
取付深さ(mm)
- 32
- 35
- 38
溝深さ(mm)
- 8
- 10
- 11
- 14
タイプ
- GFX
出荷日
すべて
1日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

ボス

(mm)

穴径

(mm)

溝幅

(mm)

取付深さ

(mm)

溝深さ

(mm)

最小発注数量

100	50	12	70	31.75	12.7	32	8	1個
125	63	16	80	38.1	15.9	38	10	1個
160	63	20	120	50.8	19	38	11	1個
200	63	28	150	47.625	25.4	35	14	1個

通常単価(税別) (税込単価)	通常出荷日

164,970円 ( 181,467円 )	1日目
221,832円 ( 244,015円 )	1日目
275,886円 ( 303,475円 )	1日目
385,398円 ( 423,938円 )	1日目

詳細情報

基本情報

【特長】
・鋳鉄高送り（ハイフィード）専用カッタ
・多刃設計（インチ当たり約3枚）
・簡単操作の刃振れ微調整機構を搭載
・縦使いインサートを搭載した高信頼性カッタ

ご注意

カッタ本体には、チップは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
