住友電工ハードメタル

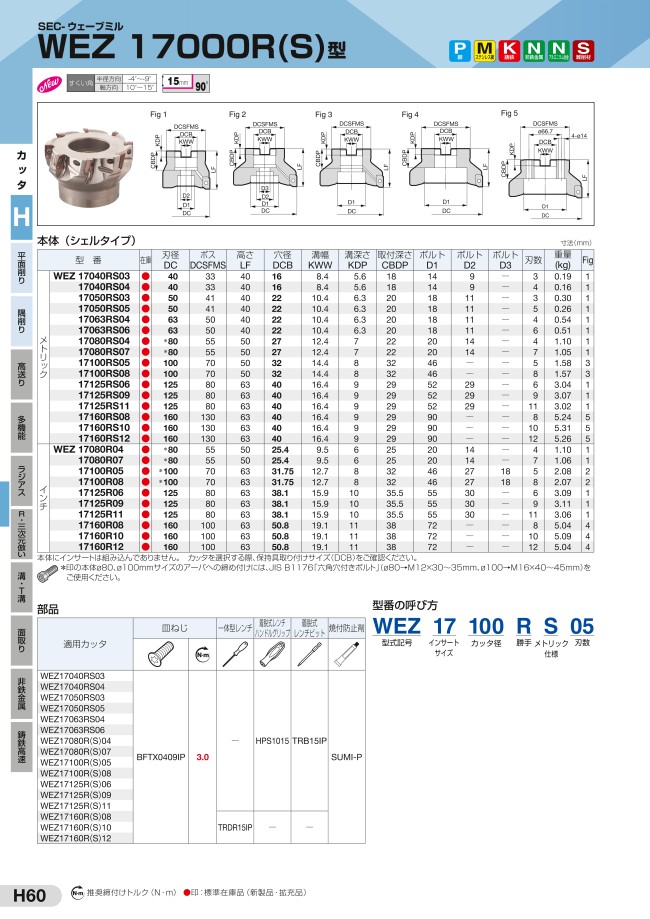

SEC-ウェーブミル WEZ 17000R（S）型

通常単価(税別): 32,351円～111,618円

税込単価: 35,586円～122,780円

通常出荷日：1日目～5日目

【特長】・大きな傾斜加工が可能な刃径Φ40～Φ160mmまでのカッタをラインアップ、様々な加工用途へ適...

加工用途
平面 / 溝削り / 傾斜切り込み
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金
取付け方法
アーバー
仕上げ区分
仕上げ加工
適応チップ材種
超硬コート / 超硬コートなし / サーメット
最大切り込み深さ (Ad) (mm)
15
詳細タイプ
シェルタイプ
勝手
右勝手
インサートサイズ (mm)
17
すくい角（半径方向）
-4°～-9°
すくい角（軸方向）
10°～15°
適応チップ
AOMT170502PEER-L/AOMT170504PEER-L/AOMT170508PEER-L/AOMT170512PEER-L/AOMT170516PEER-L/AOMT170502PEER-G/AOMT170504PEER-G/AOMT170508PEER-G/AOMT170512PEER-G/AOMT170516PEER-G/AOMT170520PEER-G/AOMT170524PEER-G/AOMT170530PEER-G/AOMT170532PEER-G/AOMT170540PEER-G/AOMT170550PEER-G/AOMT170564PEER-G/AOMT170504PEER-H/AOMT170508PEER-H/AOMT170512PEER-H/AOMT170516PEER-H/AOET170502PEER-F/AOET170504PEER-F/AOET170508PEER-F/AOET170512PEER-F/AOET170502PEER-P25/AOET170504PEER-P25/AOET170508PEER-P25/AOET170512PEER-P25/AOET170502PEER-P32/AOET170504PEER-P32/AOET170508PEER-P32/AOET170512PEER-P32/AOET170502PEFR-S/AOET170504PEFR-S/AOET170508PEFR-S/AOET170512PEFR-S

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。

未確定 26 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

刃径 D(φ)
- 40
- 50
- 63
- 80
- 100
- 125
- 160
全長 (L)(mm)
- 40
- 50
- 63
刃数(枚)
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
ボス(mm)
- 33
- 41
- 50
- 55
- 70
- 80
- 100
- 130
穴径(mm)
- 16
- 22
- 25.4
- 27
- 31.75
- 32
- 38.1
- 40
- 50.8
溝幅(mm)
- 8.4
- 9.5
- 10.4
- 12.4
- 12.7
- 14.4
- 15.9
- 16.4
- 19.1
ボルトD1(mm)
- 14
- 18
- 20
- 46
- 52
- 55
- 72
- 90
ボルトD2(mm)
- 9
- 11
- 14
- 27
- 29
- 30
取付深さ(mm)
- 18
- 20
- 22
- 25
- 29
- 32
- 35.5
- 38
溝深さ(mm)
- 5.6
- 6
- 6.3
- 7
- 8
- 9
- 10
- 11
仕様
- インチ仕様
- メトリック仕様
タイプ
- WEZ□R
- WEZ□RS
出荷日
すべて
1日以内
3日以内
5日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

ボス

(mm)

穴径

(mm)

溝幅

(mm)

ボルトD1

(mm)

ボルトD2

(mm)

取付深さ

(mm)

溝深さ

(mm)

仕様

最小発注数量

40	40	3	33	16	8.4	14	9	18	5.6	メトリック仕様	1個
40	40	4	33	16	8.4	14	9	18	5.6	メトリック仕様	1個
50	40	3	41	22	10.4	18	11	20	6.3	メトリック仕様	1個
50	40	5	41	22	10.4	18	11	20	6.3	メトリック仕様	1個
63	40	4	50	22	10.4	18	11	20	6.3	メトリック仕様	1個
63	40	6	50	22	10.4	18	11	20	6.3	メトリック仕様	1個
80	50	4	55	25.4	9.5	20	14	25	6	インチ仕様	1個
80	50	7	55	25.4	9.5	20	14	25	6	インチ仕様	1個
80	50	4	55	27	12.4	20	14	22	7	メトリック仕様	1個
80	50	7	55	27	12.4	20	14	22	7	メトリック仕様	1個
100	63	5	70	31.75	12.7	46	27	32	8	インチ仕様	1個
100	63	8	70	31.75	12.7	46	27	32	8	インチ仕様	1個
100	50	5	70	32	14.4	46	-	32	8	メトリック仕様	1個
100	50	8	70	32	14.4	46	-	32	8	メトリック仕様	1個
125	63	6	80	38.1	15.9	55	30	35.5	10	インチ仕様	1個
125	63	9	80	38.1	15.9	55	30	35.5	10	インチ仕様	1個
125	63	11	80	38.1	15.9	55	30	35.5	10	インチ仕様	1個
125	63	6	80	40	16.4	52	29	29	9	メトリック仕様	1個
125	63	9	80	40	16.4	52	29	29	9	メトリック仕様	1個
125	63	11	80	40	16.4	52	29	29	9	メトリック仕様	1個
160	63	8	100	50.8	19.1	72	-	38	11	インチ仕様	1個
160	63	10	100	50.8	19.1	72	-	38	11	インチ仕様	1個
160	63	12	100	50.8	19.1	72	-	38	11	インチ仕様	1個
160	63	8	130	40	16.4	90	-	29	9	メトリック仕様	1個
160	63	10	130	40	16.4	90	-	29	9	メトリック仕様	1個
160	63	12	130	40	16.4	90	-	29	9	メトリック仕様	1個

通常単価(税別) (税込単価)	通常出荷日

36,576円 ( 40,234円 )	1日目
32,351円 ( 35,586円 )	5日目
33,228円 ( 36,551円 )	3日目
39,546円 ( 43,501円 )	3日目
50,755円 ( 55,831円 )	1日目
45,747円 ( 50,322円 )	3日目
45,221円 ( 49,743円 )	3日目
66,762円 ( 73,438円 )	1日目
57,003円 ( 62,703円 )	1日目
66,762円 ( 73,438円 )	1日目
54,990円 ( 60,489円 )	3日目
78,624円 ( 86,486円 )	1日目
69,288円 ( 76,217円 )	1日目
78,624円 ( 86,486円 )	1日目
64,935円 ( 71,429円 )	3日目
88,452円 ( 97,297円 )	1日目
96,174円 ( 105,791円 )	1日目
82,134円 ( 90,347円 )	1日目
70,200円 ( 77,220円 )	3日目
96,174円 ( 105,791円 )	1日目
76,050円 ( 83,655円 )	3日目
101,790円 ( 111,969円 )	1日目
111,618円 ( 122,780円 )	1日目
96,174円 ( 105,791円 )	1日目
101,790円 ( 111,969円 )	1日目
111,618円 ( 122,780円 )	1日目

詳細情報

基本情報

【特長】
・大きな傾斜加工が可能な刃径Φ40～Φ160mmまでのカッタをラインアップ、様々な加工用途へ適合
・刃先形状の最適設計と高精度造形技術の組み合わせにより、優れた壁面精度と仕上げ面品位を実現

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。
