住友電工ハードメタル

SEC-ねじ切りバイト SSTE型/SSTI型用チップ【1～5個入り】

カタログ |

通常単価(税別): 1,483円～2,590円

税込単価: 1,631円～2,849円

通常出荷日：1日目

【特長】・3次元モールドブレーカを採用し、切りくず処理が安定・刃先逃げ面の研磨により、切れ味が良く高品...

未確定：候補が110型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

3次元モールドブレーカを採用し、切りくず処理が安定

住友電工ハードメタル社独自の超多層膜構造：
先進のナノテクノロジーによりナノメートル台（1ナノメートルは10億分の1メートル）の超薄膜を交互に約千層積層することで硬度、耐熱性、靭性を大幅に向上
用途に応じ被膜組成を最適化。被削材を問わず安定した加工を実現。
被膜密着強度の向上により耐チッピング性を大幅に向上。
高負荷の条件下でも安定した加工を実現。

［ABSOTECH］ PVD ターニング用/ミリング用

適用材種（ターニング用）
ステンレス鋼：AC6040M
難削材：AC5005S、AC5015S、AC5025S
小型旋盤用：AC1030U
適用材種（ミリング用）：ACS2500、ACS3000、ACU2500、ACP3000、ACK3000

加工精度の高いさらい刃付きチップを大幅にラインアップ
一般産業機械、パイプまで幅広く対応

切れ刃付近の逃げ面外周を研磨し高品位なねじ加工を実現

性能・試験情報

■切削性能

●切削抵抗比較

シャープな刃先で低抵抗

被削材：S45C、M30×1.5
切削条件：Vc=150m/min、Wet、8パス
加工方法：ラジアルインフィード

●加工面比較

むしれの少ない良好な加工面

被削材：S45C、M30×1.5
切削条件：Vc=150m/min、Wet、8パス
加工方法：ラジアルインフィード

外形図

外径用

内径用

使用方法・使用事例

使用事例

■使用実例
SKD61 機械部品おねじ加工

シャープエッジの効果で、ねじ山頂のバリが小さく、加工面の傷も少ない。

ホルダ：SSTE R2525M16
チップ：16ER 200ISO-CB
被削材
SKD61（45～48HRC）
M30×2.0 長さ40mm
加工方法：修正フランクインフィード 14パス
回転速度：n=636rpm（Vc=60m/min）

＜修正フランクインフィード＞

大ピッチねじやむしれ易い被削材に有効。
切りくずの流れが一方向の為、処理性が良い。
トレーリングエッジ側の逃げ面摩耗を減少することができる。

推奨切削条件

推奨切削条件表

SSTE型の切込量の目安

SSTI型の切込量の目安

切削条件時の注意

上表のパス数、切込みはあくまで目安です。状況に応じて増減してください。ただし、切込みの最大量は0.5mm以下としてください。
さらい刃つきチップを使用する場合は、総切込みに仕上げ代分を加えてください。

選定サポート情報

外径加工用

外径ねじ切り

内径ねじ切り

■シリーズ一覧

■さらい刃について

さらい刃なし

ねじの溝の加工は行うが、ねじ山の頂は加工しない（前工程の加工面が残る）
同じチップで幅の違うピッチのねじを加工できる
ねじ切り加工する前工程で外径（または内径）寸法を仕上げる必要がある
ねじ山の角にエッジが立ちやすい

さらい刃あり

ねじ規格に合う形状に加工できる
特定の規格、ピッチのねじの加工しかできない
ねじ山をさらい刃で仕上げるため、片側0.1mm程度の仕上げ代を残す必要がある
ねじ山の角が取れる

型番リスト

表示件数

型番

16ER115NPTF-CB-AC530U

加工用途

ねじ種類

ピッチ

山数

さらい刃有無

適合ホルダ

コーナーR（ノーズR）

(mm)

最小発注数量

外径	アメリカンNPT60°(NPT)	-	8	あり	SSTE型	0.13	5個
外径	ユニファイ60°(UN)	-	8	あり	SSTE型	0.42	5個
外径	ウィットワース55°(W)	-	8	あり	SSTE型	0.43	5個
外径	ISOメートル60°(M)	0.75	-	あり	SSTE型	0.09	5個
外径	ユニファイ60°(UN)	-	10	あり	SSTE型	0.33	5個
外径	UNJ60°(UNJ)	-	10	あり	SSTE型	0.4	5個
外径	ウィットワース55°(W)	-	10	あり	SSTE型	0.35	5個
外径	管用テーパ55°(R, Rc)	-	11	あり	SSTE型	0.31	5個
外径	ウィットワース55°(W)	-	11	あり	SSTE型	0.32	5個
外径	ユニファイ60°(UN)	-	12	あり	SSTE型	0.27	5個
外径	UNJ60°(UNJ)	-	12	あり	SSTE型	0.34	5個
外径	ウィットワース55°(W)	-	12	あり	SSTE型	0.29	5個
外径	ユニファイ60°(UN)	-	13	あり	SSTE型	0.26	5個
外径	管用テーパ55°(R, Rc)	-	14	あり	SSTE型	0.25	5個
外径	アメリカンNPT60°(NPT)	-	14	あり	SSTE型	0.08	5個
外径	アメリカンNPTF60°(NPTF)	-	14	あり	SSTE型	0.13	5個
外径	ユニファイ60°(UN)	-	14	あり	SSTE型	0.23	5個
外径	UNJ60°(UNJ)	-	14	あり	SSTE型	0.29	5個
外径	ウィットワース55°(W)	-	14	あり	SSTE型	0.25	5個
外径	ユニファイ60°(UN)	-	16	あり	SSTE型	0.2	5個
外径	UNJ60°(UNJ)	-	16	あり	SSTE型	0.25	5個
外径	ウィットワース55°(W)	-	16	あり	SSTE型	0.22	5個
外径	アメリカンNPT60°(NPT)	-	18	あり	SSTE型	0.06	5個
外径	アメリカンNPTF60°(NPTF)	-	18	あり	SSTE型	0.06	5個
外径	ユニファイ60°(UN)	-	18	あり	SSTE型	0.18	5個
外径	UNJ60°(UNJ)	-	18	あり	SSTE型	0.23	5個
外径	ウィットワース55°(W)	-	18	あり	SSTE型	0.19	5個
外径	管用テーパ55°(R, Rc)	-	19	あり	SSTE型	0.18	5個
外径	ウィットワース55°(W)	-	19	あり	SSTE型	0.18	5個
外径	ユニファイ60°(UN)	-	20	あり	SSTE型	0.16	5個
外径	UNJ60°(UNJ)	-	20	あり	SSTE型	0.21	5個
外径	ウィットワース55°(W)	-	20	あり	SSTE型	0.18	5個
外径	ユニファイ60°(UN)	-	24	あり	SSTE型	0.13	5個
外径	UNJ60°(UNJ)	-	24	あり	SSTE型	0.18	5個
外径	ウィットワース55°(W)	-	24	あり	SSTE型	0.15	5個
外径	アメリカンNPT60°(NPT)	-	27	あり	SSTE型	0.06	5個
外径	アメリカンNPTF60°(NPTF)	-	27	あり	SSTE型	0.06	5個
外径	管用テーパ55°(R, Rc)	-	28	あり	SSTE型	0.13	5個
外径	ユニファイ60°(UN)	-	28	あり	SSTE型	0.11	5個
外径	UNJ60°(UNJ)	-	28	あり	SSTE型	0.15	5個
外径	ウィットワース55°(W)	-	28	あり	SSTE型	0.12	5個
外径	ユニファイ60°(UN)	-	32	あり	SSTE型	0.1	5個
外径	UNJ60°(UNJ)	-	32	あり	SSTE型	0.13	5個
外径	ウィットワース55°(W)	-	32	あり	SSTE型	0.11	5個
外径	ウィットワース55°(W)	-	36	あり	SSTE型	0.1	5個
外径	ISOメートル60°(M)	1	-	あり	SSTE型	0.14	5個
外径	アメリカンNPT60°(NPT)	-	11.5	あり	SSTE型	0.08	5個
外径	アメリカンNPTF60°(NPTF)	-	11.5	あり	SSTE型	0.12	5個
外径	ISOメートル60°(M)	1.25	-	あり	SSTE型	0.15	5個
外径	ISOメートル60°(M)	1.5	-	あり	SSTE型	0.2	5個
外径	ISOメートル60°(M)	1.75	-	あり	SSTE型	0.23	5個
外径	ISOメートル60°(M)	2	-	あり	SSTE型	0.26	5個
外径	ISOメートル60°(M)	2.5	-	あり	SSTE型	0.33	5個
外径	ISOメートル60°(M)	3	-	あり	SSTE型	0.41	5個
外径	汎用55°	-	16～48	なし	SSTE型	0.05	5個
外径	汎用60°	0.5～1.5	16～48	なし	SSTE型	0.09	5個
外径	汎用55°	-	8～48	なし	SSTE型	0.08	5個
外径	汎用60°	0.5～3	8～48	なし	SSTE型	0.1	5個
外径	汎用55°	-	8～14	なし	SSTE型	0.22	5個
外径	汎用60°	2～3	8～14	なし	SSTE型	0.2	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,483円 ( 1,631円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,483円 ( 1,631円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,483円 ( 1,631円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,483円 ( 1,631円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
2,590円 ( 2,849円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
1,696円 ( 1,866円 )	1日目
2,590円 ( 2,849円 )	1日目

基本情報

基本情報

【特長】
・3次元モールドブレーカを採用し、切りくず処理が安定
・刃先逃げ面の研磨により、切れ味が良く高品位なねじ加工を実現
【材種特長】
・AC530Uは小型旋盤工具のメイン材種、耐欠損性に優れ、安定長寿命、小物の粗加工から仕上げ加工まで広く適用可能

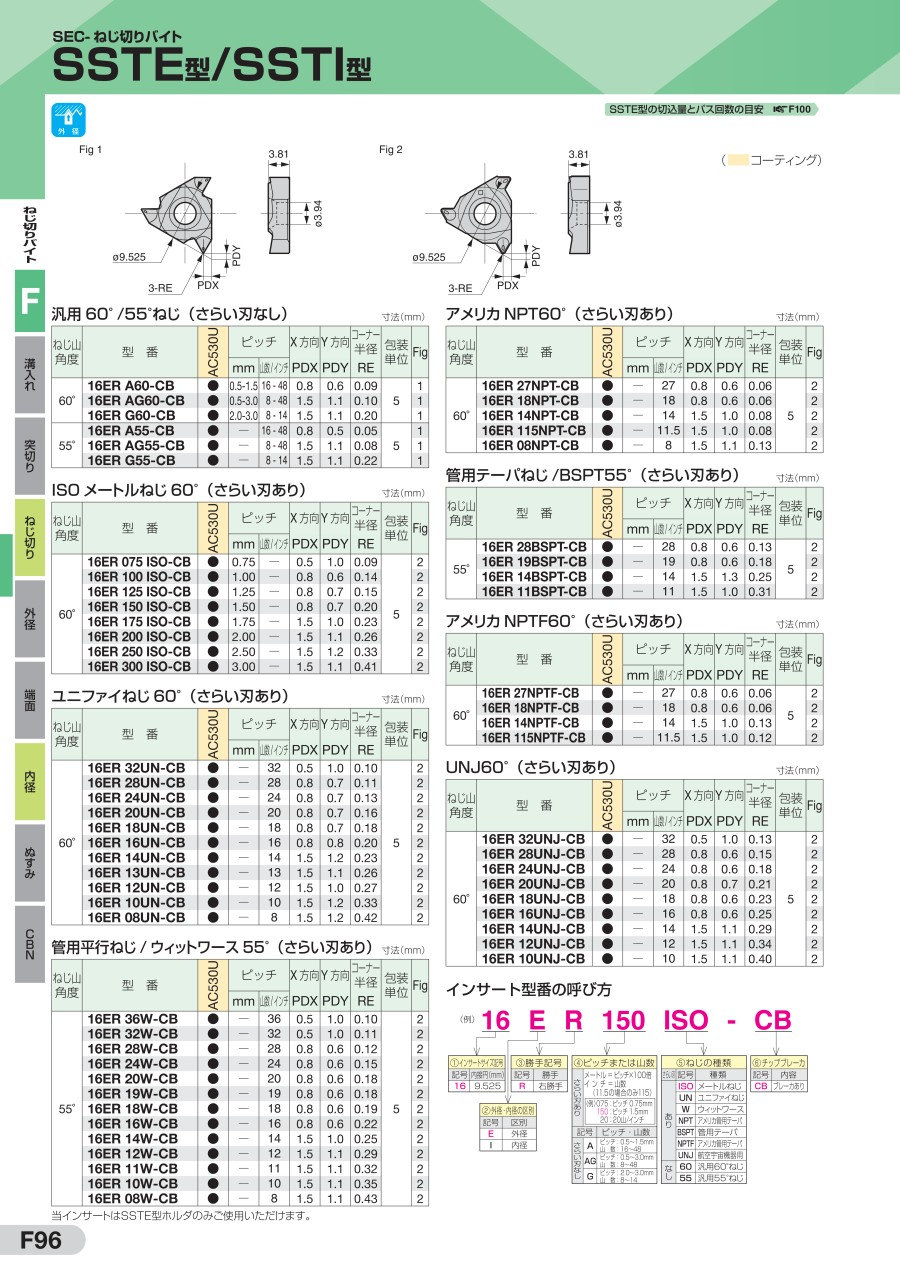

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
タンガロイ・APIバットレスねじ・内径ねじ切りチップ
タンガロイ
タンガロイ・ねじ切り用インサート/シャープエッジ VGT10

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
