住友電工ハードメタル

スミボロン小径ボーリングバイト SEXC型

カタログ |

通常単価(税別): 33,275円

税込単価: 36,603円

【仕様】・加工用途：内径/通し穴/端面/止まり穴・適合チップ形状：ISO規格外...

加工用途
内径・通し穴 / 端面・止まり穴
適合チップ形状
ISO規格外
適合チップ切れ刃長
ISO規格外
切込み角
ISO規格外
クランプ方式
スクリューオン(S)
油穴（オイルホール）
○
突き出し長さ（L/D)
3
シャンク径 (mm)
6
シャンク材質
超硬
適合チップ
2NU-ECXA030X02LE、2NU-ECXA030X02LF
レンチ
SDBSM
適合スリーブ
HBSM6020、HBSM6020A
推奨締付けトルク (N・m)
0.2

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

新開発のクランプ機構による高精度な刃先位置決めを実現
小径領域の切削加工を切削化することで高能率加工を実現
刃先交換チップタイプ
最小加工径：φ4.0～6.0mm

2コーナインサート使用

＜新開発クランプ機構＞

後端にテーパ面を施したバイトと、内部に位置決めピンを備えたスリーブとの組み合わせにより、高精度な刃先位置決めを実現。

外形図

使用方法・使用事例

使用方法

■取付け方法

（1）アライメント治具をスリーブ内にセットされている位置決めピンにあたるまで挿入し、2つのセットスクリューを締付ける。アライメント治具も固定する。

（2）スリーブを設備に取りつけ、ボルトで仮止めする。

（3）スリーブを少しずつ回転させ、アライメント治具の平取り面が水平になるように調整する。

アライメント治具で調整したスリーブにバイトをセットすれば、自動的に刃先位置がオンセンターにセットされます。

（4）ツールプリセッターを用いてバイトの直径寸法を測定します。

使用事例

■小物自動車部品

SEXC型は、他社品の4倍以上の寿命延長を示し安定加工を実現

加工内容：φ7.1内径加工
・SEXC：2,700個
・他社ろう付けCBNバイト：600個

ホルダ：E06D3-SEXC、R03-06P
チップ：2NU-ECXA、030X02LF（BN2000）
切削条件：Vc=156m/min（7,000min^-1）、f=0.03mm/rev、ap=0.10mm、Wet（エマルジョン）

■軸受鋼小物自動車部品

SEXC型は、他社ろう付けCBNバイトの1.5倍寿命を達成し工具費の大幅低減を達成

・SEXC：1,500個
・他社ろう付けCBNバイト：1,000個

ホルダ：E06D2-SEXC、R/L03-04P
チップ：2NU-ECXA、030X02LF（BN2000）
切削条件：Vc=50m/min（4,000min^-1）、f=0.02mm/rev、ap=0.02mm、Wet

推奨切削条件

推奨切削条件表

※低速加工ではびびりと刃先チッピング発生のおそれがあります。
※過剰な切込みは、工具にたわみを発生させ、寸法精度の悪化を招きます。

選定サポート情報

■適用領域

■部品

SEXC型には別売のスリーブHBSM6020が必要です。

型番リスト

表示件数

型番

勝手

最小加工径

(mm)

全長

(mm)

クランプねじ

最小発注数量

左	4	33.75	MIB1.6-2	1個
左	5	35.25	MIB1.6-2.5	1個
左	6	36.75	MIB1.6-3	1個
右	4	33.75	MIB1.6-2	1個
右	5	35.25	MIB1.6-2.5	1個
右	6	36.75	MIB1.6-3	1個
左	4	37.75	MIB1.6-2	1個
左	5	40.25	MIB1.6-2.5	1個
左	6	42.75	MIB1.6-3	1個
右	4	37.75	MIB1.6-2	1個
右	5	40.25	MIB1.6-2.5	1個
右	6	42.75	MIB1.6-3	1個

通常単価(税別) (税込単価)	通常出荷日

33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目
33,275円 ( 36,603円 )	1日目

詳細情報

基本情報

基本情報

【仕様】・加工用途：内径/通し穴/端面/止まり穴・適合チップ形状：ISO規格外・クランプ方式：スクリューオン(S)

ご注意

ホルダ本体には、チップは付属しておりません。

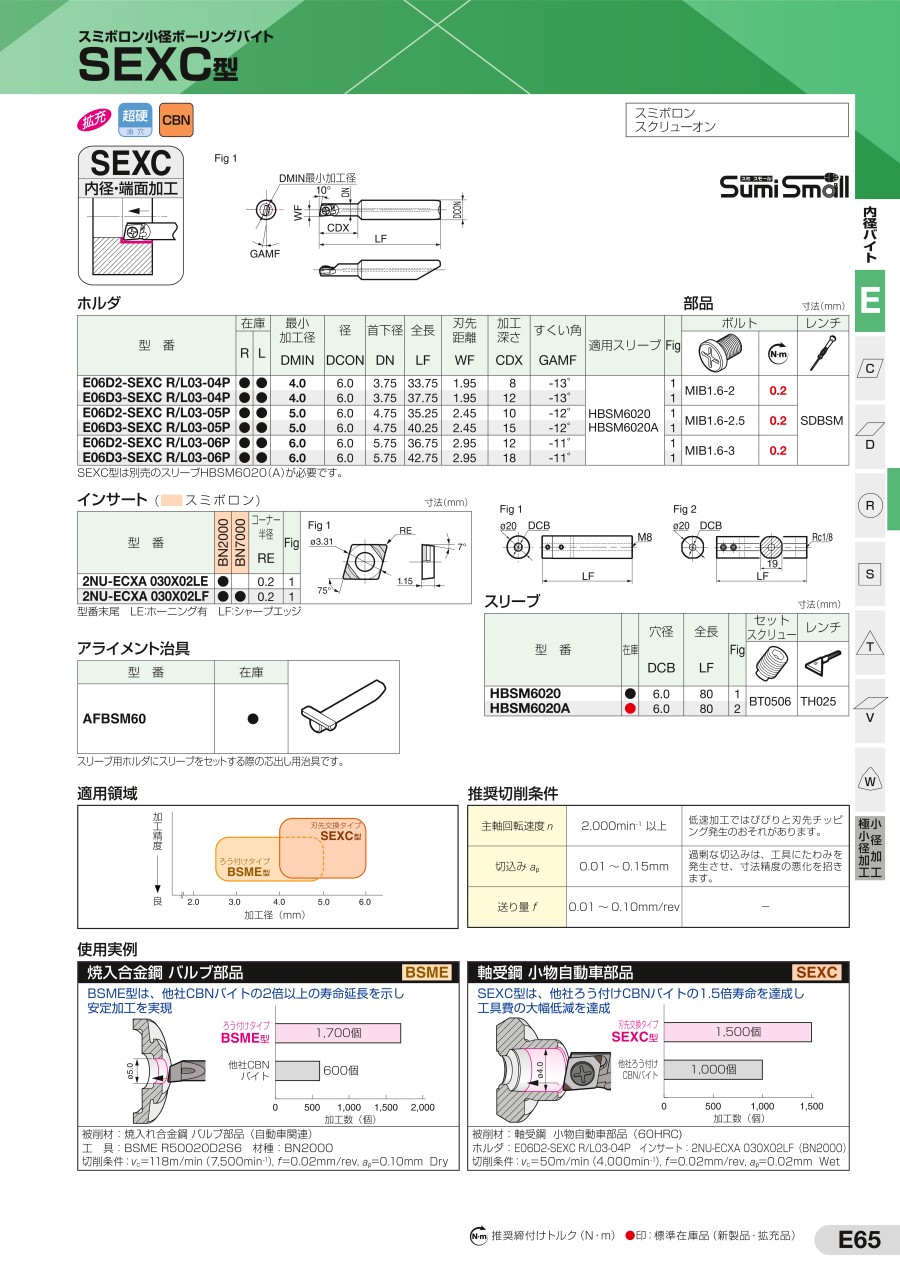

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
