住友電工ハードメタル

スミボロン小径ボーリングバイト BSME型

スミボロン小径ボーリングバイト BSME型
通常単価(税別)
14,930円～26,680円
税込単価
16,423円～29,348円
通常出荷日：3日目～5日目

【特長】・焼入鋼内径加工において、最小加工径Φ2.5mmを実現・新開発のクランプ機構による高精度な刃先...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 焼入鋼内径加工において、最小加工径φ2.5mmを実現
  • 新開発のクランプ機構による高精度な刃先位置決めを実現
  • 小径領域の切削加工を切削化することで高能率加工を実現
  • ろう付けタイプ
  • 最小加工径：φ2.5～5.0mm
スミボロン小径ボーリングバイト BSME型 関連画像

高品位でユニークな刃先形状

スミボロン小径ボーリングバイト BSME型 関連画像

＜新開発クランプ機構＞

後端にテーパ面を施したバイトと、内部に位置決めピンを備えたスリーブとの組み合わせにより、高精度な刃先位置決めを実現。
スミボロン小径ボーリングバイト BSME型 関連画像

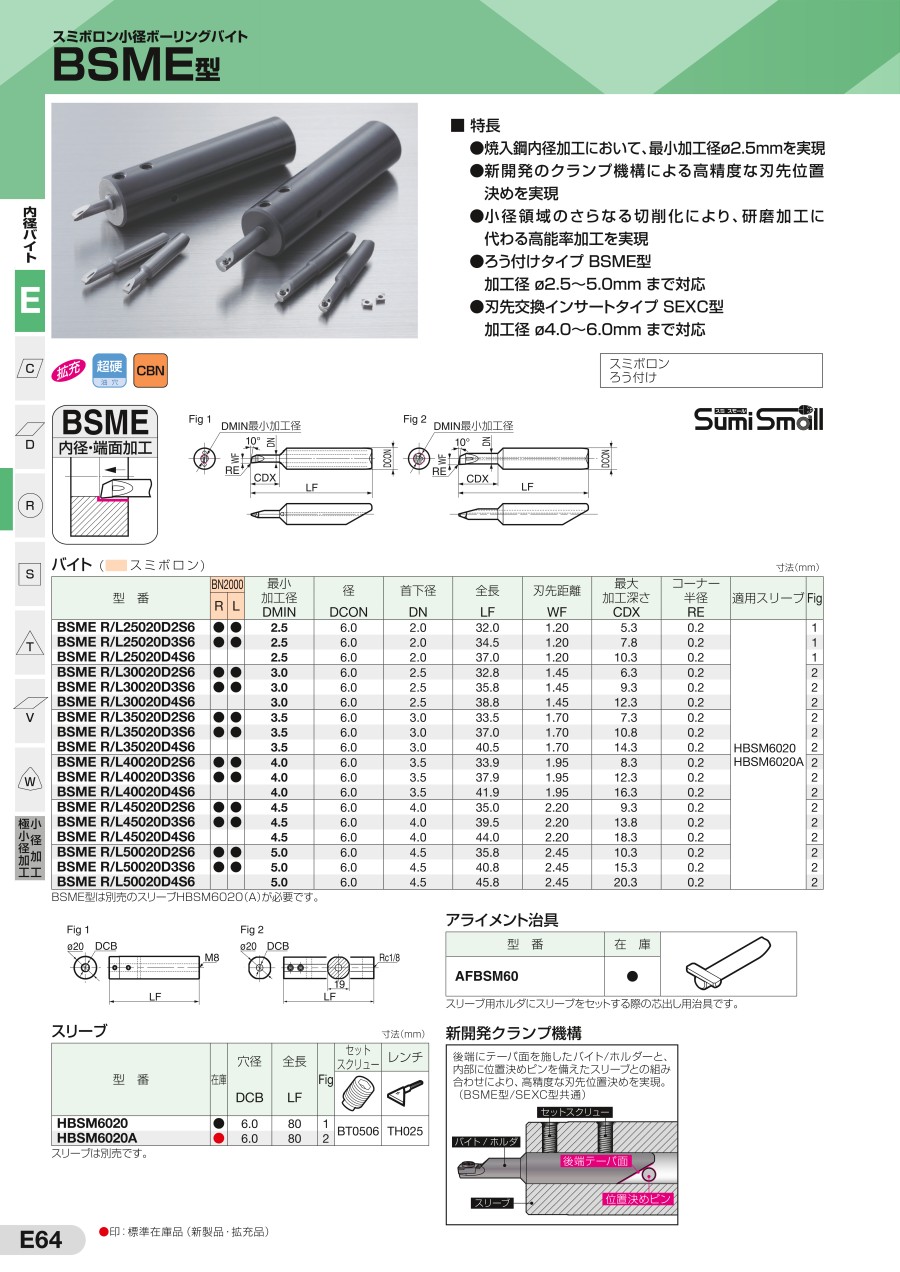

外形図

スミボロン小径ボーリングバイト BSME型 外形図

使用方法・使用事例

使用方法

■取付け方法

（1）アライメント治具をスリーブ内にセットされている位置決めピンにあたるまで挿入し、2つのセットスクリューを締付ける。アライメント治具も固定する。
スミボロン小径ボーリングバイト BSME型 使用方法
（2）スリーブを設備に取りつけ、ボルトで仮止めする。
スミボロン小径ボーリングバイト BSME型 使用方法

（3）スリーブを少しずつ回転させ、アライメント治具の平取り面が水平になるように調整する。

スミボロン小径ボーリングバイト BSME型 使用方法

アライメント治具で調整したスリーブにバイトをセットすれば、自動的に刃先位置がオンセンターにセットされます。

スミボロン小径ボーリングバイト BSME型 使用方法

（4）ツールプリセッターを用いてバイトの直径寸法を測定します。

使用事例

BSME型は、他社CBNバイトの2倍以上の寿命を示し安定加工を実現

■機械部品

スミボロン小径ボーリングバイト BSME型 使用事例

加工内容：円維面加工
・BSME：3,600個
・他社CBNバイト：400～1,500個

  • 工具：BSME R30020D3S6
  • 材種：BN2000
  • 切削条件：Vc=28～48m/min、f=0.02mm/rev、ap=0.02-0,05mm、Wet、(油性)

■焼入合金鋼 バルブ部品

スミボロン小径ボーリングバイト BSME型 使用事例

・BSME：1,700個
・他社CBNバイト：600個

  • 工具：BSME R50020D2S6
  • 材種：BN2000
  • 切削条件：Vc=135m/min（7,500min-1)、f=0.02mm/rev、ap=0.10mm、Dry

推奨切削条件

推奨切削条件表

スミボロン小径ボーリングバイト BSME型 推奨切削条件表

※低速加工ではびびりと刃先チッピング発生のおそれがあります。
※過剰な切込みは、工具にたわみを発生させ、寸法精度の悪化を招きます。

選定サポート情報

■適用領域

スミボロン小径ボーリングバイト BSME型 適用領域

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    BSMEL25020D2S6-BN2000
    注文停止中
    BSMEL25020D3S6-BN2000
    注文停止中
    BSMEL30020D2S6-BN2000
    注文停止中
    BSMEL30020D3S6-BN2000
    注文停止中
    BSMEL35020D2S6-BN2000
    注文停止中
    BSMEL35020D3S6-BN2000
    注文停止中
    BSMEL40020D2S6-BN2000
    注文停止中
    BSMEL40020D3S6-BN2000
    注文停止中
    BSMEL45020D2S6-BN2000
    注文停止中
    BSMEL45020D3S6-BN2000
    注文停止中
    BSMEL50020D2S6-BN2000
    注文停止中
    BSMEL50020D3S6-BN2000
    注文停止中
    BSMER25020D2S6-BN2000
    BSMER25020D3S6-BN2000
    注文停止中
    BSMER30020D2S6-BN2000
    注文停止中
    BSMER30020D3S6-BN2000
    注文停止中
    BSMER35020D2S6-BN2000
    注文停止中
    BSMER35020D3S6-BN2000
    注文停止中
    BSMER40020D2S6-BN2000
    注文停止中
    BSMER40020D3S6-BN2000
    注文停止中
    BSMER45020D2S6-BN2000
    注文停止中
    BSMER45020D3S6-BN2000
    注文停止中
    BSMER50020D2S6-BN2000
    注文停止中
    BSMER50020D3S6-BN2000

    勝手

    最小加工径

    (mm)

    全長

    (mm)

    		最小発注数量
    左
    2.5
    32
    1個
    左
    2.5
    34.5
    1個
    左
    3
    32.8
    1個
    左
    3
    35.8
    1個
    左
    3.5
    33.5
    1個
    左
    3.5
    37
    1個
    左
    4
    33.9
    1個
    左
    4
    37.9
    1個
    左
    4.5
    35
    1個
    左
    4.5
    39.5
    1個
    左
    5
    35.8
    1個
    左
    5
    40.8
    1個
    右
    2.5
    32
    1個
    右
    2.5
    34.5
    1個
    右
    3
    32.8
    1個
    右
    3
    35.8
    1個
    右
    3.5
    33.5
    1個
    右
    3.5
    37
    1個
    右
    4
    33.9
    1個
    右
    4
    37.9
    1個
    右
    4.5
    35
    1個
    右
    4.5
    39.5
    1個
    右
    5
    35.8
    1個
    右
    5
    40.8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,731円
    ( 25,004円 )
    3日目
    22,731円
    ( 25,004円 )
    3日目
    23,375円
    ( 25,713円 )
    3日目
    23,375円
    ( 25,713円 )
    3日目
    23,859円
    ( 26,245円 )
    3日目
    23,859円
    ( 26,245円 )
    3日目
    24,585円
    ( 27,044円 )
    3日目
    24,585円
    ( 27,044円 )
    3日目
    26,035円
    ( 28,639円 )
    3日目
    26,035円
    ( 28,639円 )
    3日目
    26,680円
    ( 29,348円 )
    3日目
    26,680円
    ( 29,348円 )
    3日目
    22,731円
    ( 25,004円 )
    3日目
    14,930円
    ( 16,423円 )
    5日目
    23,375円
    ( 25,713円 )
    3日目
    23,375円
    ( 25,713円 )
    3日目
    23,859円
    ( 26,245円 )
    3日目
    23,859円
    ( 26,245円 )
    3日目
    24,585円
    ( 27,044円 )
    3日目
    24,585円
    ( 27,044円 )
    3日目
    26,035円
    ( 28,639円 )
    3日目
    26,035円
    ( 28,639円 )
    3日目
    26,680円
    ( 29,348円 )
    3日目
    26,680円
    ( 29,348円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・焼入鋼内径加工において、最小加工径Φ2.5mmを実現
    ・新開発のクランプ機構による高精度な刃先位置決めを実現
    ・小径領域のさらなる切削化により、研磨加工に代わる高能率加工を実現
    ・ろう付けタイプBSME型、加工径Φ2.5～5.0mmまで対応

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
