スミボロン小径ボーリングバイト BNZ型
- 通常単価(税別)
- 22,394円～63,602円
- 税込単価
- 24,633円～69,962円
【仕様】・加工用途：内径・通し穴/端面・止まり穴・適合チップ形状：ISO規格外...
詳細情報を確認する- 加工用途
- 内径・通し穴 / 端面・止まり穴
- 適合チップ形状
- ISO規格外
- 適合チップ逃げ角
- ネガ0°（N）
- 適合チップ切れ刃長
- 04
- 勝手
- 右
- 切込み角
- ISO規格外
- クランプ方式
- スクリューオン(S)
- 突き出し長さ（L/D)
- ～5
- シャンク材質
- 超硬
- 適合チップ
- NU-ZNEX040102、NU-ZNEX040104、NC-ZNEX040102LE、NC-ZNEX040104LE、NC-ZNEX040102LT、NC-ZNEX040104LT、T-NU-ZNEX040102、T-NU-ZNEX040104
- クランプねじ
- BFTX0204N
- レンチ
- TRX06
- 推奨締付けトルク (N・m)
- 0.5
ご注意
- ホルダ本体には、チップは付属しておりません。
商品情報
製品特長・仕様
- 特殊ワンユースインサートの採用で、最小加工径φ7mmを実現！
- 先端まで超硬合金のシャンクと強固なクランプによる、高剛性な刃先交換タイプ
- ワンユースインサートの採用で、優れた経済性と工具管理の簡素化を両立！

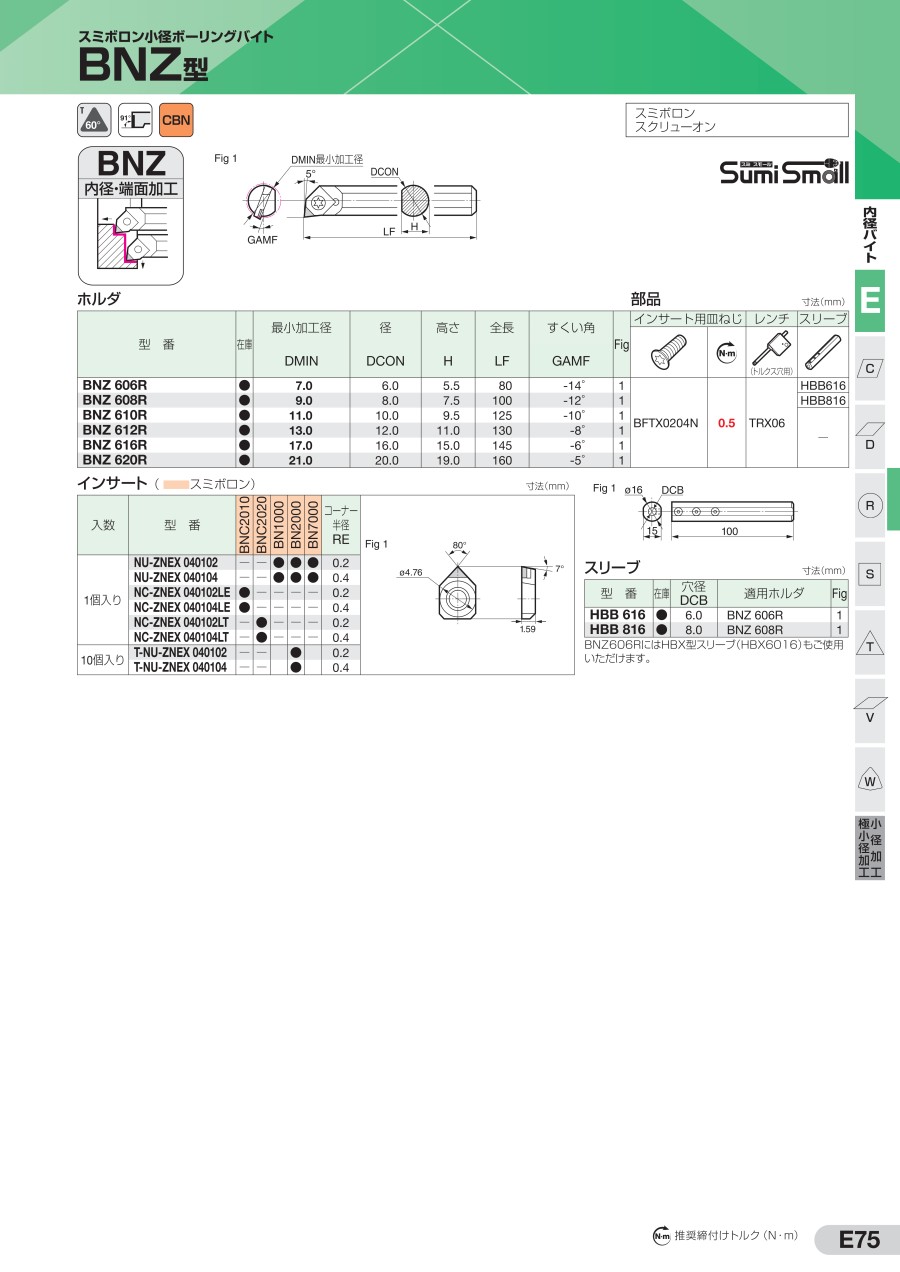

外形図
推奨切削条件
推奨切削条件表
| 主軸回転速度 n | 2,000min-1 以上 | 回転速度が低い場合、切削中にびびり音を発し、刃先にチッピングを生じることがあります。 |
|---|---|---|
| 切込み ap | 0.03～0.2mm | 切込みを大きくとりすぎた場合バイトのたわみが大きくなり加工穴精度が悪くなります。 |
| 送り量 f | 0.03～0.1mm/rev | - |
選定サポート情報
■ボーリングバイトの種類
●超硬シャンクタイプ
ショートシャンクを新設
浅穴加工での利便性と経済性を向上
■シャンク材質の選定
| 加工方法 | バーの種類 | |||
|---|---|---|---|---|
| 鋼シャンク | SumiTurnXバー | 超硬シャンク | ||
| 一般鋼 | 浅穴加工 （L/D<3） | ◎ （経済的） | ○ （高速加工） | - |
| 深穴加工 （L/D>3） | - | ◎ （経済的） | ◎ | |
| ワイパーチップによる 高能率加工 | - | - | ◎ | |
| 焼入鋼・高硬度材の加工 | - | - | ◎ | |
| 高精度加工 | - | - | ◎ | |
◎第1推奨、○第2推奨
部品
注意・禁止事項
■使用上の注意点
- （1）バイトのオーバーハング量はできるだけ少なくしてご使用下さい。（最大L/φD=5を限界として下さい）
- （2）加工物の振れを最小限度に管理することが、工具寿命にも影響します。
- （3）できるだけ加工穴径に近いバイトをお選び下さい。
- （4）小径では周速があがりませんが、できるだけ高速でお使いいただくことで、工具寿命を延長できます。
