ISO使用分類記号	材種	材種コンセプト	用途
S01	MP9005	耐摩耗性重視のハイグレード材種	耐熱合金仕上げ～中切削
S10	MP9015	汎用性に優れる第一推奨材種	耐熱合金中～荒切削
S30	MP9025	刃先安定性重視のローグレード材種	耐熱合金断続・軽～荒切削

LS 難削材の軽切削用第一推奨ブレーカ

耐熱合金、チタン合金、コバルトクロム合金に最適です。
平行切刃設計です。
低切込みから中切込みまで幅広い領域で安定した切りくず処理を実現します。

性能・試験情報

被削材別耐摩耗性比較

外形図

使用方法・使用事例

使用事例

使用インサート（材種）		DCGT11T304M-LS （MP9015）	DCGT11T302M-LS （MP9015）
被削材		SUS430（鍛造材）	SUS630（17-4PH）
切削条件	切削速度 vc （m/min）	80	60
	送り量 f （mm/rev）	0.08	0.04
	切込み量 ap （mm）	0.3	0.3
加工形態		湿式切削（不水溶性）	湿式切削（不水溶性）
使用機械		CNC旋盤	小型CNC自動旋盤
結果		不安定な切りくず処理により、被削材への切りくず絡みが発生し、寿命も不安定だった従来品に対し、LSブレーカは切りくず処理が安定し、定数まで加工が可能となりました。また旋削加工後の摩耗状態も良好でした。	従来品定数の1.5倍を加工しても、挽き目寸法にばらつきがありませんでした。摩耗量も非常に少なく、加工延長が可能となり、コストを低減することができました。

顧客使用事例により推奨条件と異なる場合があります。

推奨切削条件

推奨切削条件表

精密級ポジティブインサート

vc = 切削速度、ap = 切込み量、f = 1回転当たりの送り量

選定サポート情報

適用範囲

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

被削材状態

切れ刃長

厚さ

材種記号

最小発注数量

S（耐熱合金・チタン合金）[○]	0.1	連続	07	02（2.38）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.1	軽断続	07	02（2.38）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.1	断続	07	02（2.38）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.1	断続	07	02（2.38）	VP30RT	10個
S（耐熱合金・チタン合金）[○]	0.2	連続	07	02（2.38）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.2	軽断続	07	02（2.38）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.2	断続	07	02（2.38）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.2	断続	07	02（2.38）	VP30RT	10個
S（耐熱合金・チタン合金）[○]	0.4	連続	07	02（2.38）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.4	軽断続	07	02（2.38）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.4	断続	07	02（2.38）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.4	断続	07	02（2.38）	VP30RT	10個
S（耐熱合金・チタン合金）[○]	0.1	連続	11	T3（3.97）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.1	軽断続	11	T3（3.97）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.1	断続	11	T3（3.97）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.1	断続	11	T3（3.97）	VP30RT	10個
S（耐熱合金・チタン合金）[○]	0.2	連続	11	T3（3.97）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.2	軽断続	11	T3（3.97）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.2	断続	11	T3（3.97）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.2	断続	11	T3（3.97）	VP30RT	10個
S（耐熱合金・チタン合金）[○]	0.4	連続	11	T3（3.97）	MP9005	10個
S（耐熱合金・チタン合金）[○]	0.4	軽断続	11	T3（3.97）	MP9015	10個
S（耐熱合金・チタン合金）[○]	0.4	断続	11	T3（3.97）	MP9025	10個
P（鋼）[○] / M（ステンレス鋼）[○]	0.4	断続	11	T3（3.97）	VP30RT	10個

通常単価(税別) (税込単価)	通常出荷日

1,353円 ( 1,488円 )	4日目
1,353円 ( 1,488円 )	4日目
1,300円 ( 1,430円 )	4日目
1,451円 ( 1,596円 )	4日目
1,353円 ( 1,488円 )	4日目
1,353円 ( 1,488円 )	3日目
1,300円 ( 1,430円 )	4日目
1,451円 ( 1,596円 )	4日目
1,353円 ( 1,488円 )	4日目
1,353円 ( 1,488円 )	4日目
1,300円 ( 1,430円 )	4日目
1,451円 ( 1,596円 )	4日目
1,634円 ( 1,797円 )	4日目
1,634円 ( 1,797円 )	4日目
1,567円 ( 1,724円 )	4日目
1,750円 ( 1,925円 )	4日目
1,634円 ( 1,797円 )	3日目
1,634円 ( 1,797円 )	3日目
1,567円 ( 1,724円 )	4日目
1,750円 ( 1,925円 )	4日目
1,634円 ( 1,797円 )	4日目
1,634円 ( 1,797円 )	3日目
1,567円 ( 1,724円 )	4日目
1,750円 ( 1,925円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・耐熱合金、チタン合金、コバルトクロム合金に最適
・平行切刃
・低切込みから中切込みまで幅広い領域で安定した切りくず処理を実現
【材種特長】
・「MP9025」は刃先安定性重視のローグレード材種。軽切削領域から荒切削領域までの断続切削加工用
・「VP30RT」は耐欠損性に優れ、ステンレス鋼の加工や一般鋼の強断続切削に最適です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

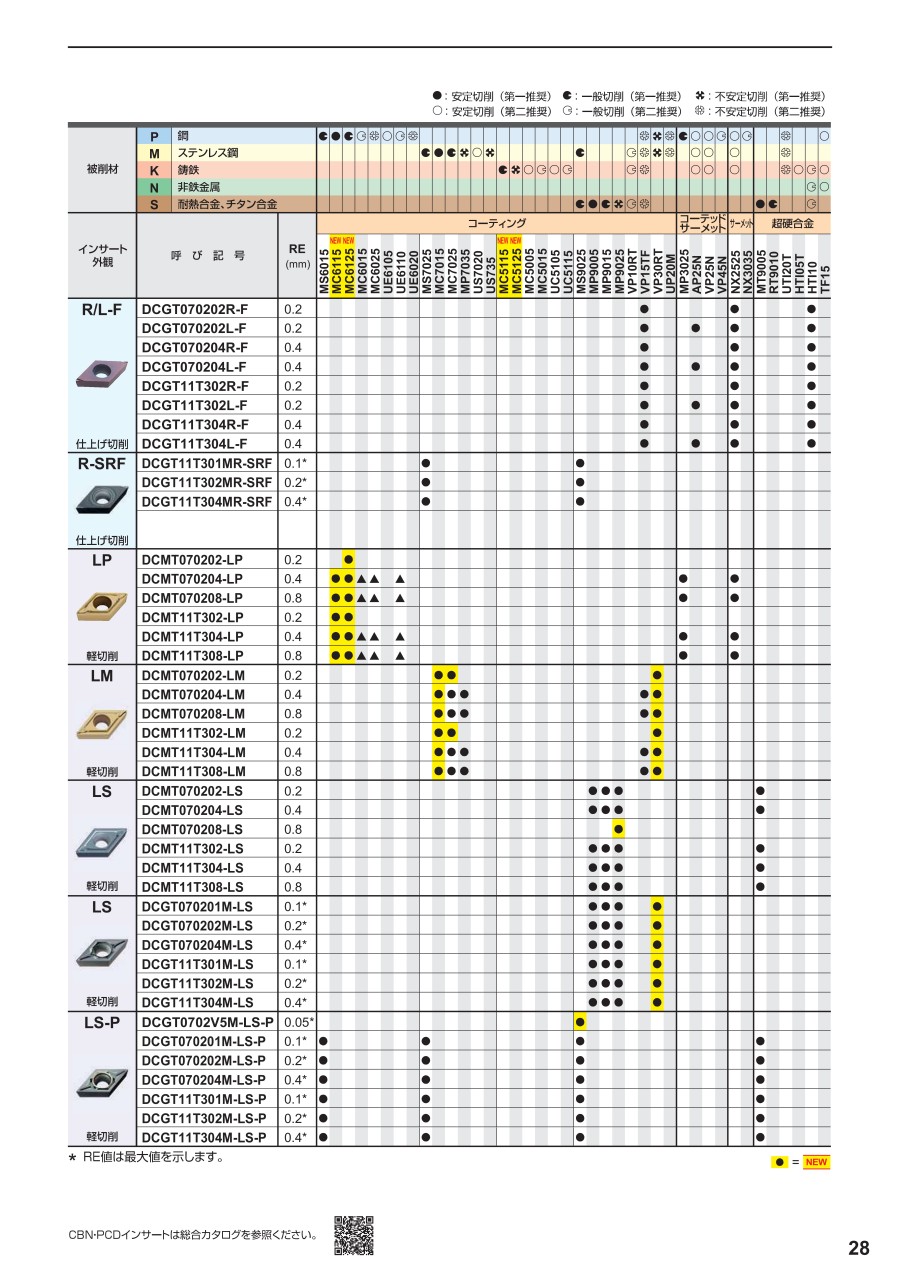

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・CNMG-LP・80°ひし形・ネガ・穴有・旋削チップ
住友電工ハードメタル
住友電工ハードメタル・CCGT0602-SI・80°ひし形・ポジ・穴有・旋削チップ
住友電工ハードメタル
住友電工ハードメタル・TPGT0802-SI・三角形・ポジ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
