三菱マテリアル・BM-CNGM-TA2・80°ひし形・ネガ・穴有・旋削チップ

製品特長・仕様

製品の基本仕様・特長

BC8220  汎用加工に

幅広い加工条件で圧倒的な寿命を実現
連続切削加工から強断続切削加工まで、幅広い切削加工領域に適しています。新CBN基材と新コーティングにより、優れた耐クレータ摩耗性と耐欠損性を両立し、工具寿命の延長を実現します。

BC8220

耐摩耗性に優れるTiAlN系コーティングをベースに、微細かつ超多積層構造にすることで、チッピングの要因ともなるコーティングへのクラック進展を抑制します。
これにより、幅広い切削領域で安定した加工を実現します。

“超微粒・耐熱バインダー技術”

BC8200シリーズの基材には、新開発の"超微粒・耐熱バインダー"を採用しました。耐クレータ摩耗性と耐チッピング性・耐欠損性を高次元で両立することで、工具寿命を大きく向上させました。

性能・試験情報

“超微粒バインダー”で突発欠損を防止

CBN基材に“超微粒バインダー”と微粒cBNを分散することで、クラックの進展を抑制し、切削時の突発欠損の発生を防止します。

“耐熱バインダー”でクレータ摩耗進行を抑制

バインダーの耐熱性を高めることで、バインダー成分の変質による耐摩耗性の低下を防ぎ、クレータ摩耗に起因するチッピングや欠損を抑制します。

切削熱により変質したバインダー成分は耐摩耗性を低下させる。

切削熱によりバインダー成分の変質を抑制する。

クレータ摩耗の進行状況

BMブレーカ （BC8220）

0.3-0.8mmの中切込み加工領域において優れた切りくず処理性を発揮します。
推奨切削条件：切削速度80-200m/min、送り量≦0.3mm/rev、切込み量0.3-0.8mm

＜切削条件＞
被削材 : SCM415 （60 HRC）
インサート : BM-CNGM120408TA2
切削速度 : vc=160 m/min
送り量 : f=0.1 mm/rev、0.3 mm/rev
切込み量 : ap=0.4 mm、0.8 mm
加工形態 : 乾式切削

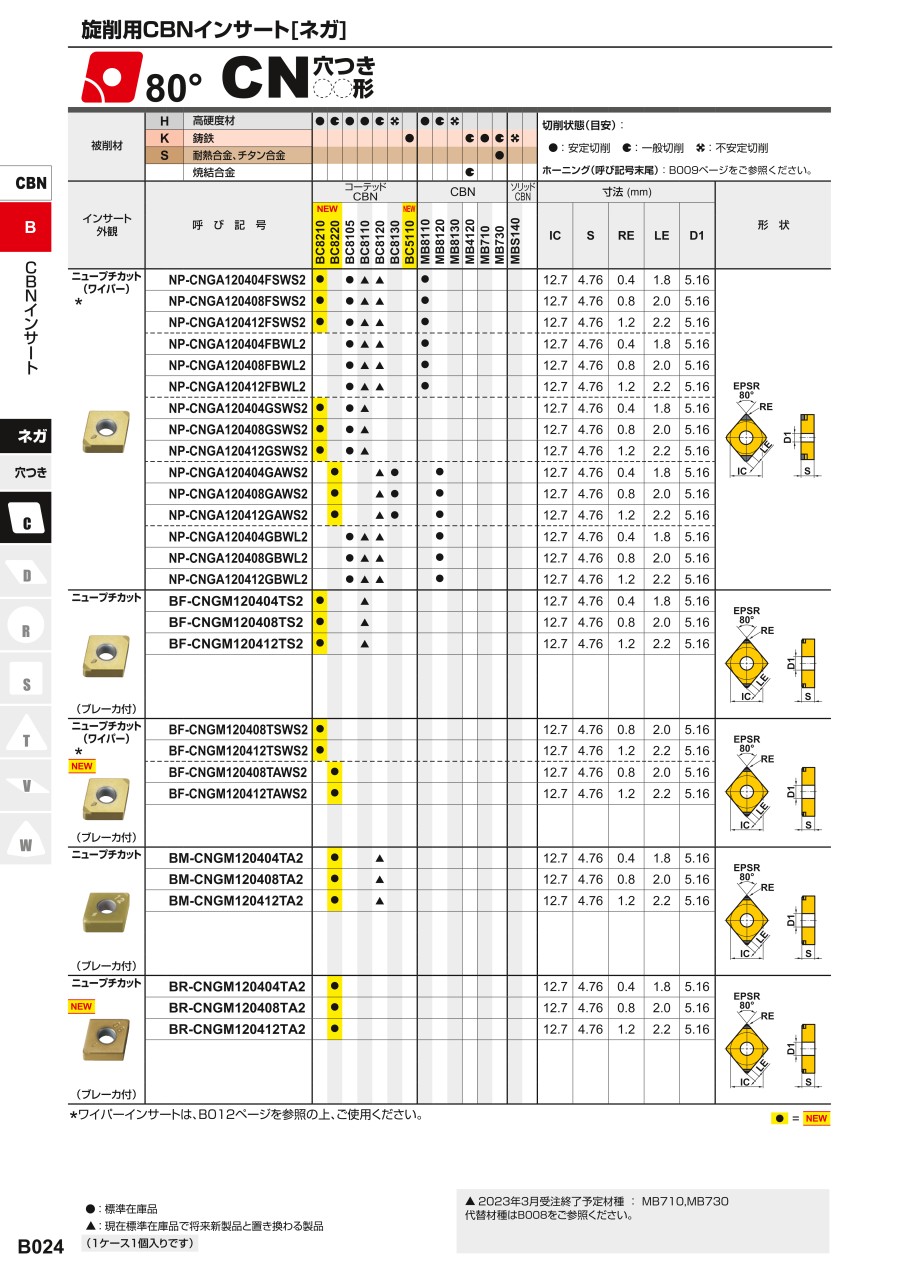

外形図

推奨切削条件

推奨切削条件表

選定サポート情報

ブレーカ

高切込み加工において良好な切りくず処理性を実現する、BRブレーカを追加しました。
さまざまな切込み条件に合わせたブレーカをラインアップしています。

ホーニング

高速・高送り用として、耐欠損性を高めたVAホーニングを追加しました。
その他、さまざまな加工形態に対応できるホーニングをラインナップしています。
