三菱マテリアル

IMX-CH3L 3枚刃面取りヘッド

カタログ |

通常単価(税別): 10,184円～24,321円

税込単価: 11,202円～26,753円

【特長】・穴周り・輪郭加工用の面取りヘッドです・耐びびり性重視の設計となってい...

加工用途
面取り
仕上げ区分
仕上げ加工
取付け方法
ねじ込み式
総刃数 (枚)
3
基本形状
面取り刃
仕様
傾斜切れ刃
クーラントホール
穴なし
面取り角度 (°)
45
被削材詳細
炭素鋼、合金鋼、鋳鉄、工具鋼、プリハードン鋼、高硬度鋼、オーステナイト系ステンレス鋼、チタン合金、耐熱合金
ねじれ角 (°)
5
工具材質
超硬
材種
EP7020

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

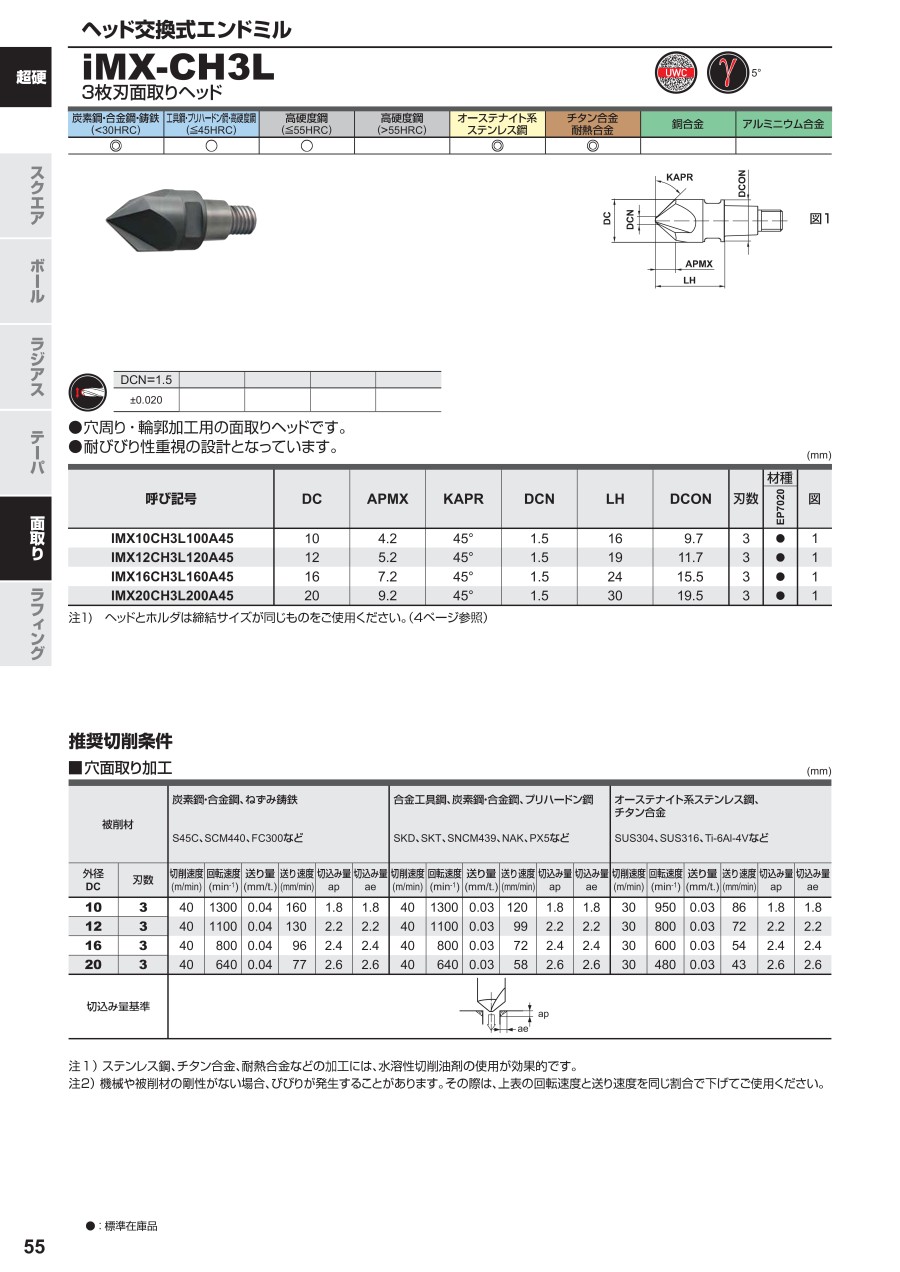

カタログ

商品情報

外形図

推奨切削条件

推奨切削条件表

穴面取り加工

輪郭面取り加工

切削条件時の注意

注1）ステンレス鋼、チタン合金、耐熱合金などの加工には、水溶性切削油剤の使用が効果的です。
注2）機械や被削材の剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。

適用被削材

型番リスト

表示件数

型番

IMX10CH3L100A45-EP7020

IMX12CH3L120A45-EP7020

IMX16CH3L160A45-EP7020

IMX20CH3L200A45-EP7020

外径（D)

(φ)

全長 (L)

(mm)

有効切れ刃長（Ad)

(mm)

首径

(mm)

最小発注数量

10	16	4.2	9.7	1個
12	19	5.2	11.7	1個
16	24	7.2	15.5	1個
20	30	9.2	19.5	1個

通常単価(税別) (税込単価)	通常出荷日

10,184円 ( 11,202円 )	4日目
11,859円 ( 13,045円 )	4日目
17,085円 ( 18,794円 )	3日目
24,321円 ( 26,753円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・穴周り・輪郭加工用の面取りヘッドです
・耐びびり性重視の設計となっています

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
