三菱マテリアル　クーラントホール付多刃テーパラジアスヘッド

製品特長・仕様

製品の基本仕様・特長

iMXエンドミルシリーズは、ソリッド工具と刃先交換式工具の長所を融合させることで、高精度・高剛性・高能率加工を可能にした、画期的なツーリングシステムです。

• ヘッドとホルダの拘束面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保。
• アプリケーションに応じた多彩なヘッド交換が可能であり、経済性に優れる。

鋼製のねじを特殊接合／内部給油に対応可／2面拘束（テーパ+端面）／超硬一体式ホルダ

用途に対応する最適材種

EP7020：ステンレス鋼をはじめとする難削材加工に最適な次世代コーティング

平滑化表面"Zero-μ（ミュー）サーフェス"
（AI、Cr）N系コーティング
超微粒超硬母材

インコネル718の平坦部加工における寿命比較

難削材加工に適したEP7020は、従来品に対して2倍の工具寿命を達成した。

被削材：インコネル718（43HRC）
ホルダ：IMX12-U12N041L100C
ヘッド：IMX12B4HV12012
回転速度：n=1,700min^-1
切削速度：vc=28m/min
送り速度：vf=350mm/min
送り量：fz=0.05mm/t.
切込み量：ap=0.6mm、ae=1.2mm
突出し長さ：65mm
加工形態：ダウンカット  湿式切削（エマルション）
使用機械：横形MC（BT40）

工具剛性比較

超硬ヘッド+超硬ホルダの2面拘束システムにより、従来品と比較し、約30%の剛性アップを実現した。

チタン合金の溝加工における強度比較

ねじ部に鋼を採用することで締結部の信頼性が従来品より格段に向上した。
高負荷加工にも対応可能。

1刃当たりの送り量fz（mm/t.）

被削材：Ti-6Al-4V（32HRC）
ホルダ：IMX20-U20N030L090C
ヘッド：IMX20C4HV200R10021
回転速度：n=1,100min^-1
切削速度：vc=69m/min
送り量：左記（展開）
切込み量：ap=10mm、ae=20mm
突出し長さ：72mm
加工形態：湿式切削（エマルション）
使用機械：立体MC（BT50）

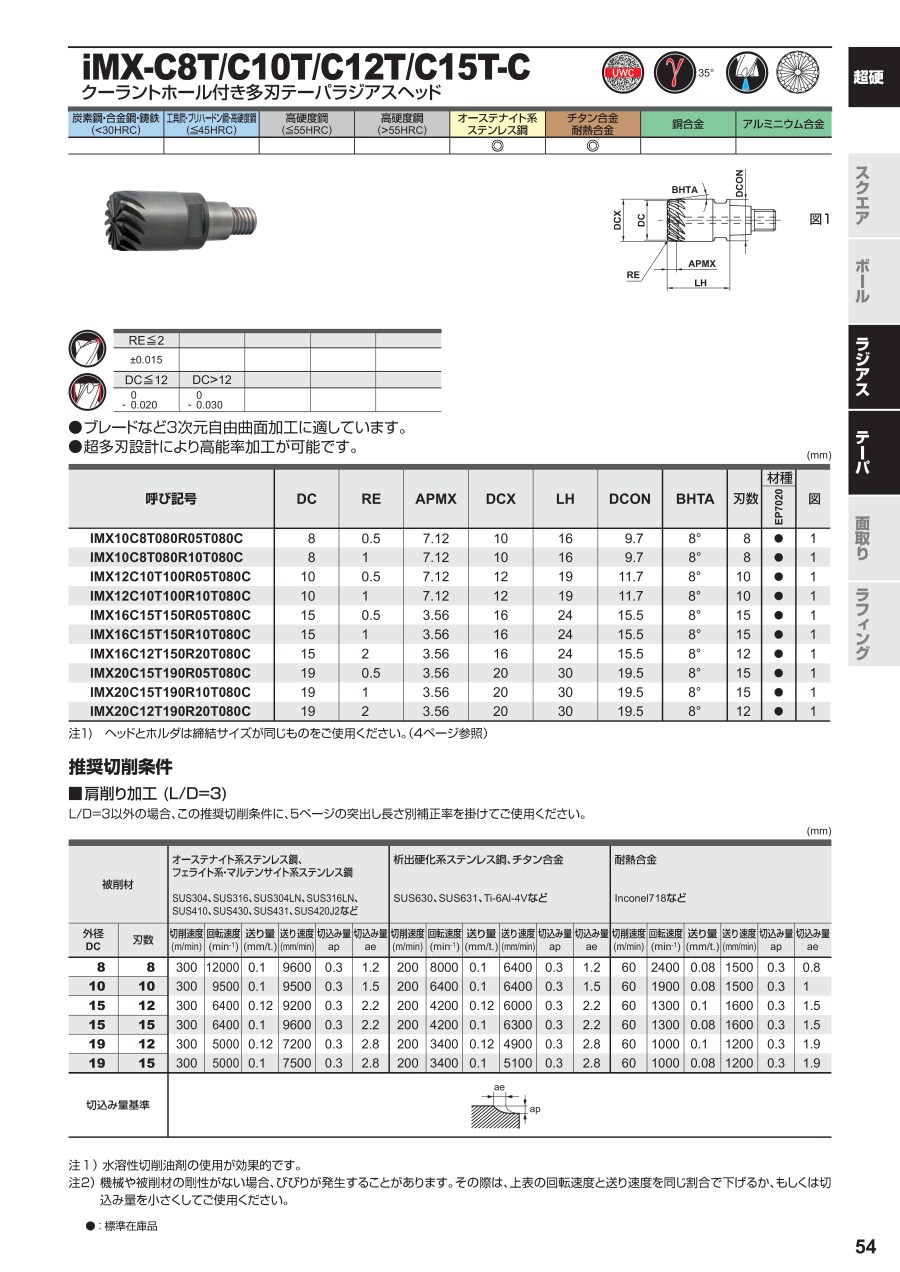

外形図

推奨切削条件

推奨切削条件表

肩削り加工

切削条件時の注意

• 注1） 水溶性切削油剤の使用が効果的です。
• 注2） 機械や被削材の剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。

適用被削材
