タイプ
~mm
- 6879
出荷日
- すべて
- 1日以内

グーリング

ステンレス用不等リードラフィングエンドミルロングネック 4枚刃 6879

カタログ |

通常単価(税別): 12,068円～46,729円

税込単価: 13,275円～51,402円

通常出荷日：1日目

ステンレス用の高能率、不等リードのラフィングエンドミルです。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

独自設計のフラットナックル形状により切削抵抗を大幅に低減します。
切削抵抗の低減により低剛性の機械での使用が可能で工具寿命も延長します。
工具種に合致した自社開発の母材を採用し欠損トラブルなどを防止します。
加工面は中仕上げ程度が可能なため、次工程の仕上げ取り代も小さくて済みます。

性能・試験情報

被削材：金型　荒加工
材質：40 CrMnMoS 86
加工方法：トロコイダルカッティング

切削条件
使用工具	Φ20.00 刃先交換式（Z3）	RF100VA NF #6879 Φ16,000
周速	105m/min	125m/min
１刃送り（fz）	0.1mm	0.06mm
ae（縦方向切込み）	5mm	9mm
ap（軸方向切込み）	12mm	20mm
切削除去量Q	30.1cm³/min	107cm³/min
加工時間	17h30min （インサート交換時間含む）	4h20min

新旧ラフィングエンドミル寿命比較　被削材SUS304
SUS304摩耗比較
5m加工後　　　50m加工後
旧RF100VA/NF　　　RF100VA/NF フラットナックルタイプ
工具径: D=12,0mm;
被削材: SUS304 500x280x60mm
切削条件: Vc=60 m/min; fz= 0,03mm; n=1592U/min; vf=191mm/min; ap=15mm; ae=10mm; 内部給油エマルジョン
設備: 　マシニングセンタ

推奨切削条件

※本ステンレス用商品はタイプ「VA」をご参照ください

『切り込み深さ及び工具仕様による変更推奨値』

切削条件調整項目	切削速度	送り速度
切削条件調整項目	Vc	fz
切り込み深さ　ap > 1.5×D	-25％	-25％
セミロングまたはロングネックタイプ	-40％	-40％
ノンコート（ブライト）品	-50％	-25％

『一般推奨切削条件』

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首径

(mm)

最小発注数量

6	10	28	6	65	5.7	1個
8	12	38	8	75	7.7	1個
10	14	38	10	80	9.5	1個
12	16	46	12	93	11.5	1個
16	22	58	16	108	15.5	1個
20	26	74	20	126	19.5	1個

通常単価(税別) (税込単価)	通常出荷日

12,068円 ( 13,275円 )	1日目
14,473円 ( 15,920円 )	1日目
16,479円 ( 18,127円 )	1日目
19,484円 ( 21,432円 )	1日目
30,953円 ( 34,048円 )	1日目
46,729円 ( 51,402円 )	1日目

詳細情報

基本情報

基本情報

ステンレス用の高能率、不等リードのラフィングエンドミルです。

カタログ

商品TOP

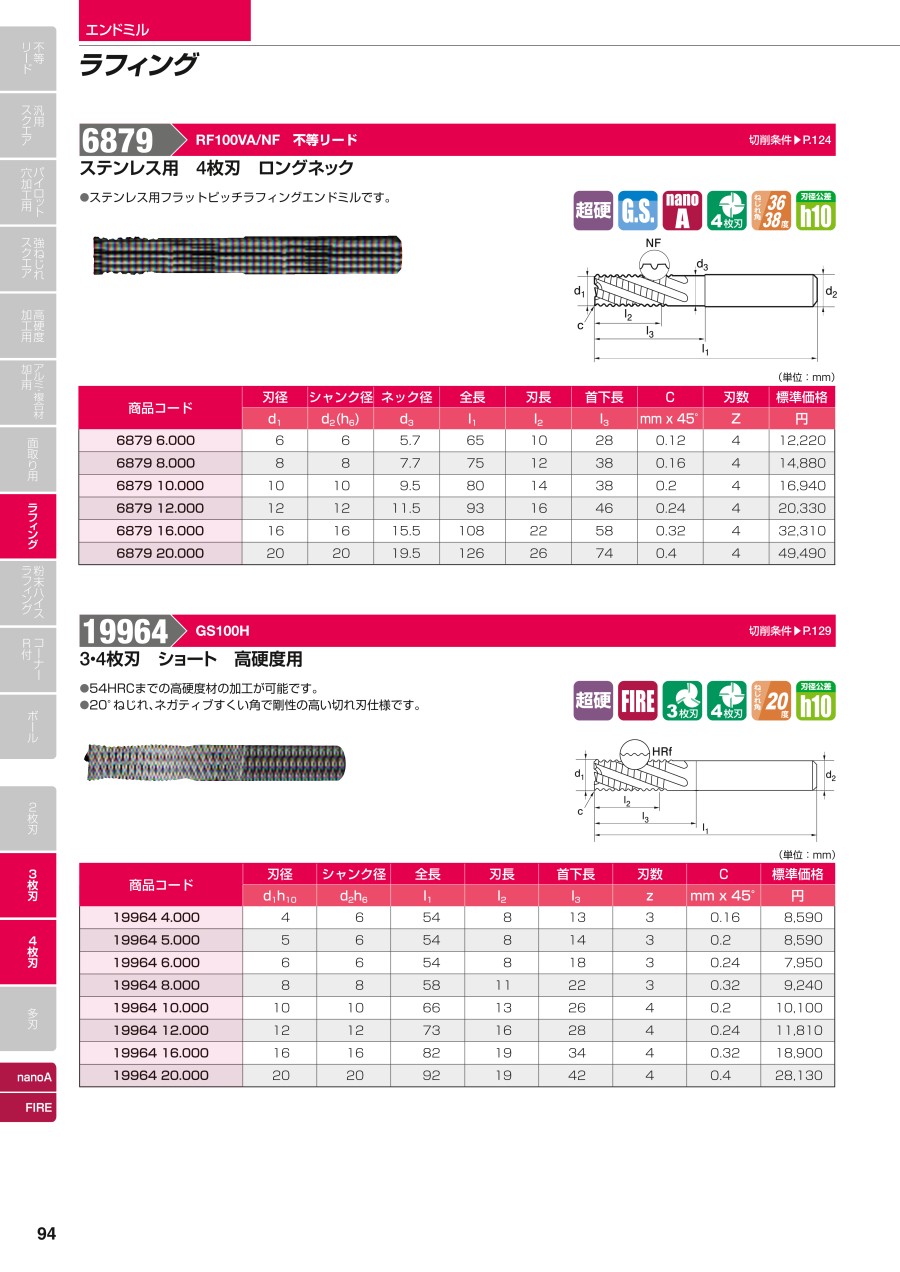

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
