グーリング

ステンレス用不等リードラフィングエンドミル レギュラ 4枚刃 6877

ステンレス用不等リードラフィングエンドミル レギュラ 4枚刃 6877
通常単価(税別)
8,412円～58,260円
税込単価
9,253円～64,086円
通常出荷日：1日目

【特長】・ステンレス用の高能率、不等リードのラフィングエンドミルです。・独自設計のフラットナックル形状...

詳細を確認
未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

  • 独自設計のフラットナックル形状により切削抵抗を大幅に低減します。
  • 切削抵抗の低減により低剛性の機械での使用が可能で工具寿命も延長します。
  • 工具種に合致した自社開発の母材を採用し欠損トラブルなどを防止します。
  • 加工面は中仕上げ程度が可能なため、次工程の仕上げ取り代も小さくて済みます。

性能・試験情報

被削材：金型　荒加工
材質：40 CrMnMoS 86
加工方法：トロコイダルカッティング

切削条件
使用工具Φ20.00
刃先交換式（Z3）		RF100VA NF
#6879 Φ16,000
周速105m/min125m/min
１刃送り（fz）0.1mm0.06mm
ae（縦方向切込み）5mm9mm
ap（軸方向切込み）12mm20mm
切削除去量Q30.1cm3/min107cm3/min
加工時間17h30min
（インサート交換時間含む）		4h20min

新旧ラフィングエンドミル寿命比較　被削材SUS304
SUS304摩耗比較
5m加工後　　　50m加工後
旧RF100VA/NF　　　RF100VA/NF フラットナックルタイプ
工具径: D=12,0mm;
被削材: SUS304 500x280x60mm
切削条件: Vc=60 m/min; fz= 0,03mm; n=1592U/min; vf=191mm/min; ap=15mm; ae=10mm; 内部給油エマルジョン
設備: 　マシニングセンタ

推奨切削条件

※本ステンレス用商品はタイプ「VA」をご参照ください

『切り込み深さ及び工具仕様による変更推奨値』
切削条件調整項目切削速度送り速度
Vcfz
切り込み深さ　ap > 1.5×D-25％-25％
セミロングまたはロングネックタイプ-40％-40％
ノンコート（ブライト）品-50％-25％

『一般推奨切削条件』

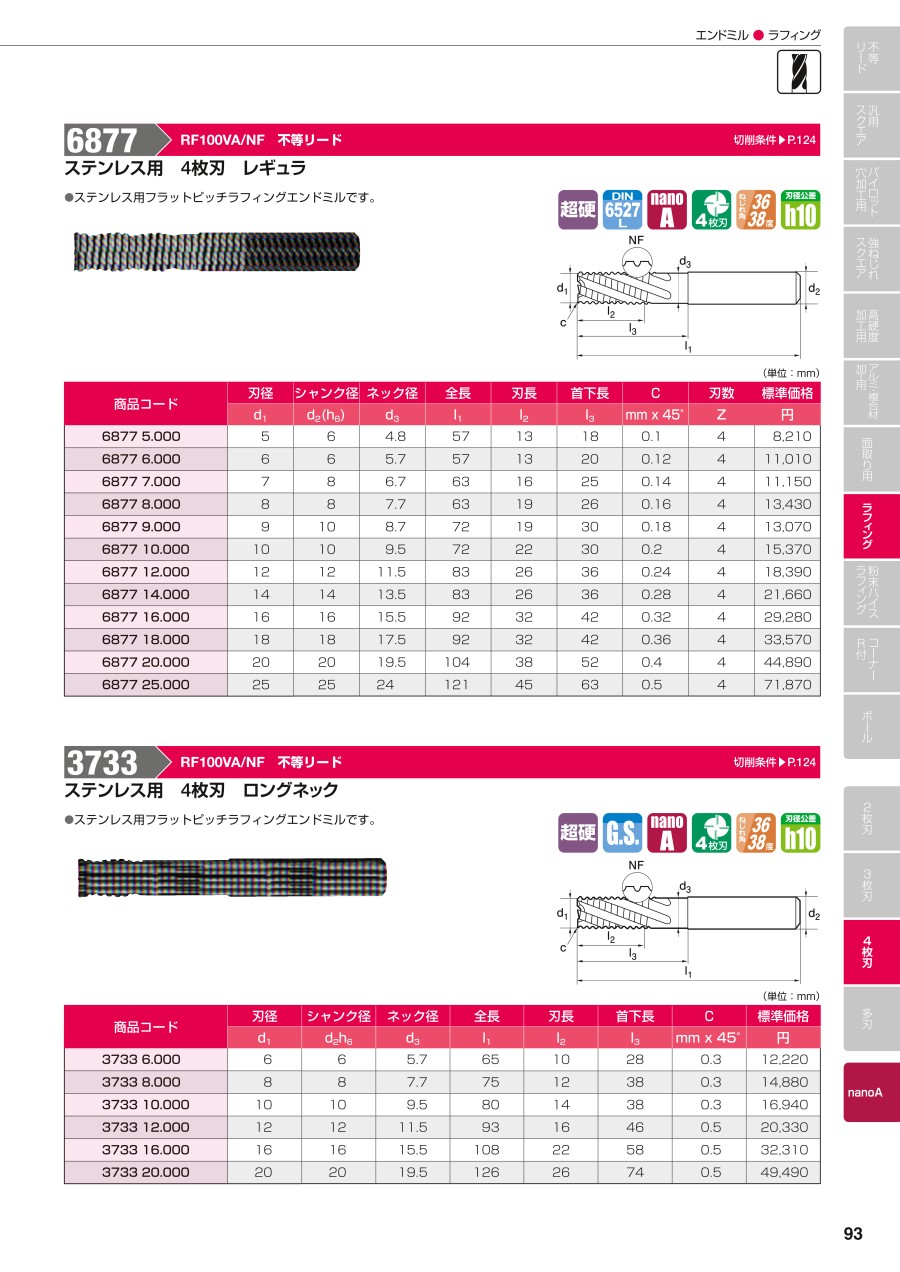

型番リスト

表示件数
  • 1
    • 型番
    6877-5.000
    6877-6.000
    6877-7.000
    6877-9.000
    6877-10.000
    6877-12.000
    6877-14.000
    6877-16.000
    6877-18.000
    6877-20.000
    6877-25.000

    刃径

    (mm)

    刃長

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    首径

    (mm)

    		最小発注数量
    5
    13
    18
    6
    57
    4.8
    1個
    6
    13
    20
    6
    57
    5.7
    1個
    7
    16
    25
    8
    63
    6.7
    1個
    9
    19
    30
    10
    72
    8.7
    1個
    10
    22
    30
    10
    72
    9.5
    1個
    12
    26
    36
    12
    83
    11.5
    1個
    14
    26
    36
    14
    83
    13.5
    1個
    16
    32
    42
    16
    92
    15.5
    1個
    18
    32
    42
    18
    92
    17.5
    1個
    20
    38
    52
    20
    104
    19.5
    1個
    25
    45
    63
    25
    121
    24
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,412円
    ( 9,253円 )
    1日目
    10,871円
    ( 11,958円 )
    1日目
    11,005円
    ( 12,106円 )
    1日目
    12,713円
    ( 13,984円 )
    1日目
    14,947円
    ( 16,442円 )
    1日目
    17,623円
    ( 19,385円 )
    1日目
    20,751円
    ( 22,826円 )
    1日目
    28,049円
    ( 30,854円 )
    1日目
    32,171円
    ( 35,388円 )
    1日目
    42,382円
    ( 46,620円 )
    1日目
    58,260円
    ( 64,086円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ステンレス用の高能率、不等リードのラフィングエンドミルです。
    ・独自設計のフラットナックル形状により切削抵抗を大幅に低減します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
