難削材用ラジアスエンドミル（コーティング無し）SSEH 4000-R型
- 通常単価(税別)
- 11,659円～55,685円
- 税込単価
- 12,825円～61,254円
住友電工ハードメタル 難削材用ラジアスエンドミル（コーティング無し）SSEH 4000-R型。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
製品特長・仕様
製品の基本仕様・特長
（1）優れた切れ味と切りくず排出性
強ねじれ角（45°ねじれ）を採用し、切れ味向上とスムーズかつ確実な切りくず排出を実現。
（2）高い工具剛性
芯厚とフルート形状及び大きさの最適化により、工具剛性と切りくず排出性の両立
（3）耐溶着性向上
鏡面に近いすくい面と専用コーティングにより、耐溶着性と耐摩耗性を向上
（4）耐欠損性向上
滑らかな独自ラジアス形状により、切削衝撃を緩和し耐欠損性を向上
外形図
使用方法・使用事例
使用実例(側面加工）
境界摩耗量(mm)／切削長(m)
| 被削材 | インコネル718 |
|---|---|
| 工具径 | φ6×R1 |
| 切削条件 | vc=20m/min、fz=0.025mm/t、 ap=5mm、ae=0.5mm、Wet |
推奨切削条件
推奨切削条件表
側面加工
溝加工
切削条件時の注意
1. 安定した加工を行う場合は剛性の高い機械で御使用ください。
2. ステンレス鋼、耐熱合金を切削する場合にはウェット加工を推奨します。
3. ワークや機械により振動や異音が発生する時は状況に応じて切削条件を変更してください。
適用被削材
| 一般 鋼 | 炭素 鋼 | 合金 鋼 | プレハー ドン鋼 | 調質鋼 ダイス鋼 | 高硬度鋼 | ステン レス鋼 | Ti合金 耐熱 合金 | 鋳鉄 | アルミ 合金 | 銅 合金 | グラ ファイト | CFRP | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45～55 HRC | 55～60 HRC | 60～65 HRC | ||||||||||||
| - | - | - | - | - | - | - | - | ○ | ◎ | - | - | - | - | - |
選定サポート情報
シリーズ選択ガイド
赤丸：最適（第一推奨） ◎：最適 ○：適用 無印：推奨しません

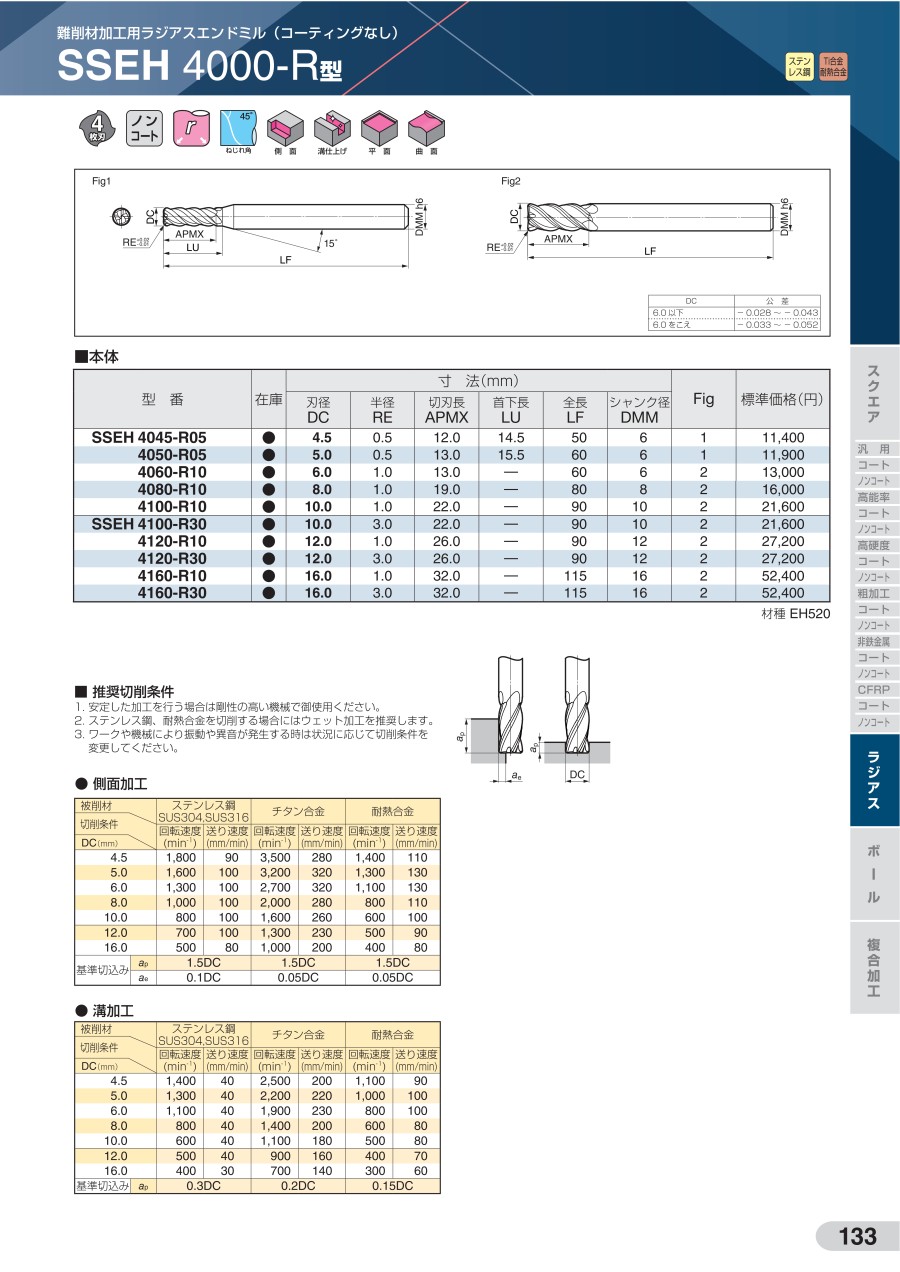

カタログ
