X線検査機 AD-4991シリーズ

数量スライド割引

通常単価(税別): 2,945,000円～4,750,000円

税込単価: 3,239,500円～5,225,000円

【特長】・高感度異物検査で、製品の安全と安心をサポート・便利で豊富な検査機能：...

幅 (mm)
800

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

AD-4991-2510

AD-4991-2515

AD-4991-3530

商品概要

〔高感度異物検査で、製品の安全と安心をサポート〕

PL法やHACCCPの普及から極めて重要なテーマになっている異物の検出・除去。食品・医薬品・衣料品・科学原材料などの製造・加工工程において、被検査品内の様々な異物を検出、異物混入を未然に防ぎ、商品の品質を高めます。

〔X線検査機とは〕

X線検査装置の安全について

人体に関する安全性

日本の法律では電離放射線障害防止規則によって、装置からの漏れX線の線量が3ヶ月で1.3ミリシーベルトを超える場合、放射線の管理区域を設定しエックス線操作主任者を選任しなければなりません。
本検査装置では、装置の何れの箇所においても漏れX線の線量が毎時1マイクロシーベルト以下であり、3ヶ月で1.3ミリシーベルトを超えることはありません。
その為、装置内部は管理区域となる装置に該当しますが、管理区域の設定とエックス線作業主任者の選任は必要ありません。

安全管理（定期点検）

使用者は6ヶ月に1回X線漏えい測定を行い、結果を5年間保存する必要があります。
(電離放射線障害防止規則　第7章54条)

X線検査機の労働基準監督署長への届出

労働安全衛生法　第88条によって、お客様が装置を設置する30日前までお客様がその計画を「機械等設置届」にて所轄の労働基準監督署長に届け出る必要があります。

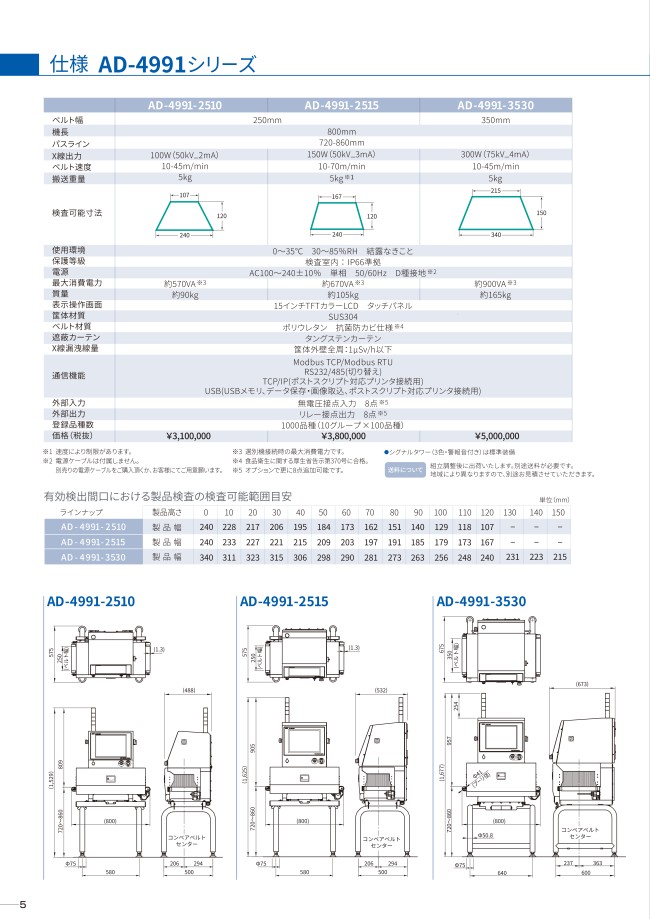

製品仕様

	AD-4991-2510	AD-4991-2515	AD-4991-3530
ベルト幅	250mm		350mm
機長	800mm
パスライン	720-860mm
X線出力	100W（50kV_2mA）	150W（50kV_3mA）	300W（75kV_4mA）
ベルト速度	10～45m/min	10～70m/min	10～45m/min
搬送重量	5kg	5kg（※1）	5kg
検査可能寸法
使用環境	0～35℃　30～85％RH　結露なきこと
保護等級	検査室内：IP66準拠
電源	AC100～240±10％　単相　50/60Hz　D種接地（※3）
最大消費電力	約570VA（※2）	約670VA（※2）	約900VA（※2）
質量	約90kg	約105kg	約165kg
表示操作画面	15インチTFTカラーLCD　タッチパネル
筐体材質	SUS304
ベルト材質	ポリウレタン　抗菌防カビ仕様（※4）
遮蔽カーテン	タングステンカーテン
X線漏洩線量	筺体外壁全周：1μSv/h以下
通信機能	Modbus TCP/Modbus RTU RS232/485(切り替え) TCP/IP(ポストスクリプト対応プリンタ接続用) USB(USBメモリ、データ保存・画像取込、ポストスクリプト対応プリンタ接続用)
外部入力	無電圧接点入力　8点（※5）
外部出力	リレー接点出力　8点（※5）
登録品種数	1000品種（10グループ×100品種）

（※1）速度により制限があります。

（※2）電源ケーブルは付属しません。別売りの電源ケーブルをご購入頂くか、お客様にてご用意願います。

（※3）選別機接続時の最大消費電力です。

（※4）食品衛生に関する厚生省告示第370号に合格。

（※5）オプションで更に8点追加可能です。

　*シグナルタワー（3色・警報音付き）は標準装備

有効検出間口における製品検査の検査可能範囲目安

単位：mm

ラインナップ	製品高さ	0	10	20	30	40	50	60	70	80	90	100	110	120	130	140	150
AD-4991-2510	製品幅	240	228	217	206	195	184	173	162	151	140	129	118	107	-	-	-
AD-4991-2515	製品幅	240	238	227	221	215	209	203	197	191	185	179	173	167	-	-	-
AD-4991-3530	製品幅	340	311	323	315	306	298	290	281	273	263	256	248	240	231	223	215

AD-4991-2510

AD-4991-2515

AD-4991-3530

商品特長

①豊富な検査機能

●異物検出機能
高感度で大、中、小、線状、濃淡異物レベル分け判定機能

●形状検査機能
製品の異形やワレ、カケなどの形状不良の検査が可能

●個数検査・位置検査機能
正量品を登録することで、万が一の欠品や位置ずれも見逃さない

●質量推定機能
X線の検査画像から検出物の質量を推定

●マスキング機能
商品に合わせてマスキングすることで誤検出をなくし、検出感度が向上

●噛み込み検査機能（Option機能）
パッケージシール部分への商品噛み込み検査が可能

②大きな液晶タッチパネル

15インチカラータッチパネル
視野性・操作性がUP
大画面による検査画像の確認が可能

③スリムデザイン

本体の奥行がクラス最小の
48mm～の小型化・省スペースを実現

④登録品種　最大1,000品種

1グループ100品種*10グループの登録が可能
画像データも一緒に保存登録可能

⑤USBメモリへの出力

※画像のインポート入力及びレポート出力

製品画像及び試験片画像を、USBメモリから取り込み登録
検査機の性能点検の際、製品の向きを変えながら繰り返し検査し、評価レポートをUSBメモリに出力。
検査条件、製品画像、試験片画像、X線画像などを評価レポートに出力（特許申請中）。
検査履歴データをUSBメモリに転送可能。

⑤サニタリー構造でメンテナンス性が向上

ベルト交換も簡単で
メンテナンス時間も短縮
検査室内水洗い可能：IP66準拠

X線漏洩防止カーテンの取り外しも簡単
（万一の取付忘れ監視機能付）

X線検査装置の簡単な選定方法

STEP1　製品サイズの確認
▼
STEP2　処理個数を確認　個数（/min）確認
▼
STEP3　検出感度を確認（サンプルテスト）
▼
STEP4　選別機及びオプションの選択

STEP1.製品サイズを確認

有効検出間口における製品検査の検査可能範囲目安

単位：mm

ラインナップ	製品高さ	0	10	20	30	40	50	60	70	80	90	100	110	120	130	140	150
AD-4991-2510	製品幅	240	228	217	206	195	184	173	162	151	140	129	118	107	-	-	-
AD-4991-2515	製品幅	240	238	227	221	215	209	203	197	191	185	179	173	167	-	-	-
AD-4991-3530	製品幅	340	311	323	315	306	298	290	281	273	263	256	248	240	231	223	215

※製品高さに対して、お客様の製品の幅が上記サイズより小さいことをご確認頂き、希望機種を選択下さい。

STEP2.処理個数の確認　個数（/min）確認

		検査可能製品長 (個包装モード)	製品間隔 (MIN)	処理個数 (MAX)	希望処理条件(例)		計算式	処理可能個数
AD4991-2510	=>	～482mm	30mm	350個/min	例①	製品長:150mm ベルトスピード:20m/min	=20m÷(150+30)mm	≒111個
AD4991-2510	=>	～482mm	30mm	350個/min	例②	製品長:50mm ベルトスピード:40m/min	=40m÷(50+30)mm	≒500個=>350個
AD4991-2515	=>	～482mm	30mm	545個/min	例①	製品長:150mm ベルトスピード:30m/min	=30m÷(150+30)mm	≒166個
AD4991-2515	=>	～482mm	30mm	545個/min	例②	製品長:250mm ベルトスピード:10m/min	=10m÷(250+30)mm	≒35個
AD4991-3530	=>	～686mm	30mm	150個/min	例①	製品長:200mm ベルトスピード:25m/min	=25m÷(200+30)mm	≒108個
AD4991-3530	=>	～686mm	30mm	150個/min	例②	製品長:150mm ベルトスピード:35m/min	=35m÷(150+30)mm	≒194個=>150個
※上記処理個数(MAX)は、異物検査のみの場合です。形状検査や員数検査などその他検査を併せて行う場合は、処理個数は少なくなります。 ※上記表は、『個包装モード』を使用した時の表になります。検査可能製品長・処理個数が合わない場合も、別モードで対応可能な場合がございます。ご相談下さい。 ※上記計算式は、一つの目安としてお使いください。

STEP3.検出感度を確認（サンプルテスト）

X線検査装置は、お客様の製品、処理個数、ベルトスピードで検出感度が変化いたします。

検出感度の目安として、必ずサンプルテストのご依頼をください。

サンプルテストは無料対応となっております。

◆サンプルテストのルーティン（例）

1.　申込用紙から依頼
2.　メーカーよりお客様にコンタクト
3.　サンプル品の送付
4.　サンプルテスト実施
5.　報告書作成
6.　テスト結果のご報告

STEP4.選別機及びオプションの確認

◆選別機

エアージェット式選別機

フリッパ選別機

コンベアドロップ選別機

プッシャ選別機

◆Option品

電源ケーブル

型名	商品名	JAN Code	標準価格（税別）
AX-KO1156A-300	AC電源ケーブル 3m	4981046063739	\3,000.-
AX-KO1156A-500	AC電源ケーブル 5m	4981046063746	\5,000.-

X線検査機用テストピース
SUS球・SUS線・セラミック球など、様々なバリエーションをご用意しております。
ご要望に応じて別途お見積りをさせていただきます。

*ご購入前の届出、後の設定方法・ご使用方法等は、下記動画を参考にしてください。

①日常の使用方法

②操作方法　異物検出設定

③安全管理（搬入設置前の届け出及び定期点検）

④異物検出感度イメージ

ご不明点・ご質問・サンプルテスト依頼等は下記からお問い合わせください

ツール用品技術窓口

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

質量(g)
- 約90000
- 約105000
- 約165000
X線出力
- 100W（50kV 2mA）
- 150W（50kV 3mA）
- 300W（75kV 4mA）
タイプ
- AD4991
出荷日
すべて
19日以内

型番リスト

表示件数

型番

AD4991-2510

注文停止中

AD4991-2515

AD4991-3530

質量

(g)

X線出力

奥行

(mm)

高さ

(mm)

最小発注数量

約90000	100W（50kV 2mA）	575	1529～1669	1個
約105000	150W（50kV 3mA）	575	1625～1765	1個
約165000	300W（75kV 4mA）	675	1677～1817	1個

通常単価(税別) (税込単価)	通常出荷日

2,945,000円 ( 3,239,500円 )	19日目
3,610,000円 ( 3,971,000円 )	19日目
4,750,000円 ( 5,225,000円 )	19日目

詳細情報

基本情報

【特長】
・高感度異物検査で、製品の安全と安心をサポート
・便利で豊富な検査機能：異物検出機能、形状検査機能、個数検査機能、マスキング機能、質量推定機能、噛み込み検査機能（オプション）
・シグナルタワー（3色・警報音付き）は標準装備
・見やすい15インチカラータッチパネル
・スリムデザイン設計による小型、省スペースを実現
・1000品種登録（画像データも一緒に保存）
・サニタリー構造でメンテナンス性が向上。検査室内はIP66準拠
・X線の漏えい防止の安全設計

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

商品担当おすすめ

エー・アンド・デイ
金属検出機 AD-4971シリーズ
生産ラインでの金属異物を高感度で検出し、安全安心な商品のご提供
エー・アンド・デイ
A&D ウェイトチェッカ AD-4961シリーズ（重量選別機）
クラス最高の選別精度（3σ）：0.08gを持つウェイトチェッカ
新潟精機（SK）
ポケット膜厚計

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

X線検査機 AD-4991シリーズのレビュー

この商品のレビューはありません
