京セラ

PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ

PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ
通常単価(税別)
8,130円
税込単価
8,943円
通常出荷日：1日目～4日目

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ。

  • 商品画像は代表例です。型番により、形状が異なる場合がございます。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

＜APDブレーカ＞3次元ブレーカ付きPCDチップ

優れた切りくず処理性能でアルミ合金加工における課題を解決

（1）切りくずをコントロールしトラブル改善、生産性を向上

加工課題：切りくずの詰まりによるマシンの停止／仕上げ面白濁による、品質低下や歩留まり悪化

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

トラブルの要因となる伸びた切りくず

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

切りくずの詰まりによる仕上げ面品位の低下

（2）独自デザインの3次元ブレーカが切りくずをコントロール

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

ブレーカの特長

  • 高切込み用ドット：段差で切りくずをコントロール
  • 中間切込み用ドット：ドット側面で切りくずを処理
  • 低切込み対応のランド設計：細い切りくずを確実に引き込む
  • 先端ドット：コーナ近傍まで伸びた先端ドットで引き込んだ切りくずを確実に処理

（3）美しい仕上げ面品位を実現

シャープなエッジにより、他社品に対して加工面品位が良好

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

APDブレーカ（右図ライン部分）／他社品C

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

性能・試験情報

■切りくず処理比較（京セラ社比較）

APDブレーカは切込み1mm以下の仕上げ領域において、他社品よりも幅広い切削条件で安定加工を実現
低切込みから高切込みまで、幅広く切りくずをコントロール

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

切削条件：Vc=500m/min、ap=0.1-1.0mm、f=0.10-0.20mm/rev、外径連続加工、Wet
被削材：A5052

■仕上げ面品位比較（京セラ社比較）

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

APDブレーカ（KPD001）／他社品D 3次元ブレーカ（PCDチップ）

切削条件：Vc=450m/min、ap=0.25mm、f=0.10mm/rev、外径連続加工、Wet
被削材：ADC12

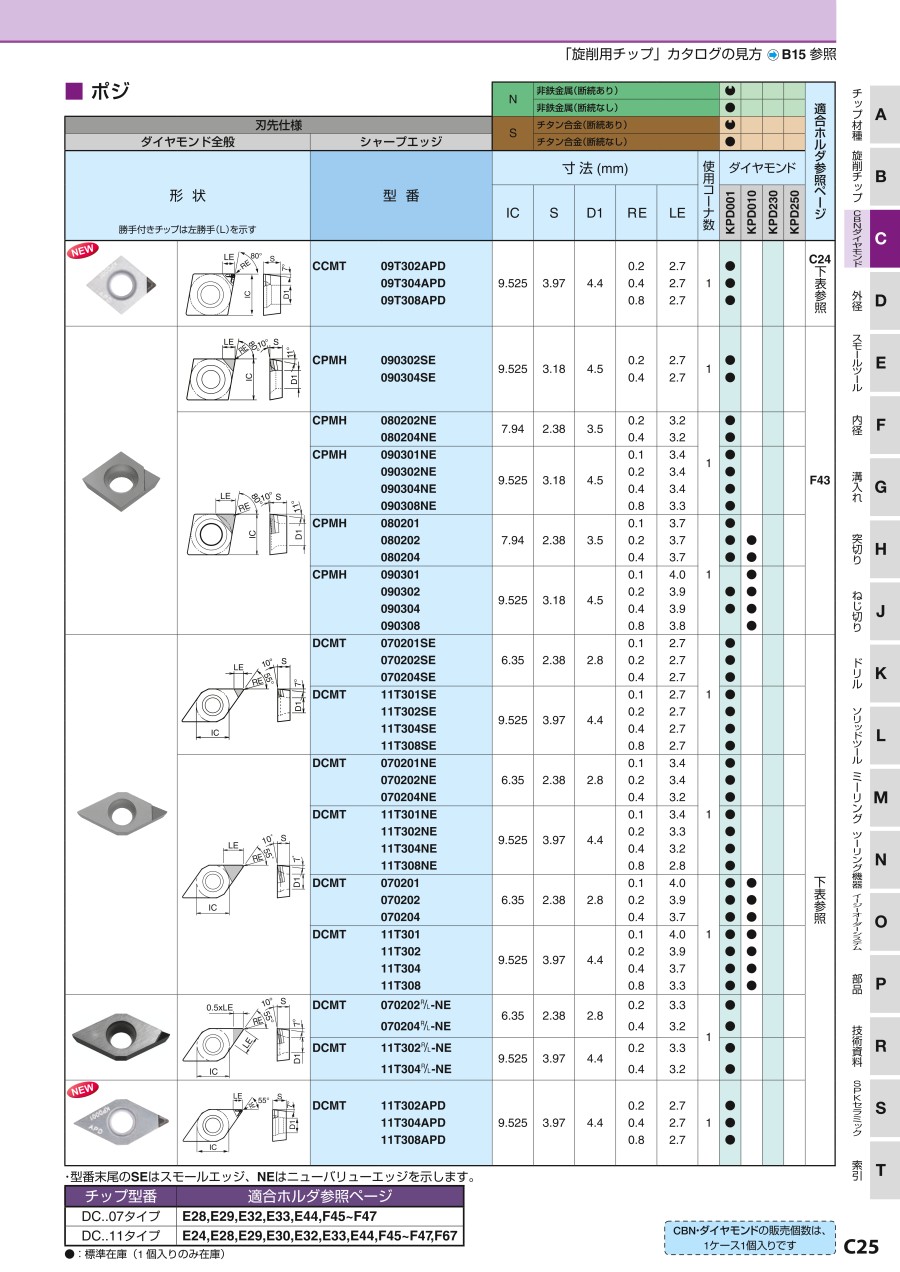

外形図

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ 関連画像

型番リスト

表示件数
  • 1
    • 型番
    DCMT11T302APD-KPD001
    DCMT11T304APD-KPD001
    DCMT11T308APD-KPD001

    コーナーR（ノーズR）

    (mm)

    		最小発注数量
    0.2
    1個
    0.4
    1個
    0.8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,130円
    ( 8,943円 )
    1日目
    8,130円
    ( 8,943円 )
    4日目
    8,130円
    ( 8,943円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    京セラ・PCD・DCMT-APD・55°ひし形・ポジ・穴有・旋削チップ。

    ご注意

    • 商品画像は代表例です。型番により、形状が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
