マジックドリルDRA用面取りアタッチメント

製品特長・仕様

製品の基本仕様・特長

• 幅広い加工深さに対応し、切りくず排出性良好
• 面取りC4を推奨（最大8mm）
• シャンク径φ10～φ20、L/D＝3、5、8対応（DRAドリル径φ8～φ19.9適合）

使い勝手が良く、優れた切りくず排出性

ドリル外径に合わせ、径方向にスライド可能。

ドリルのフルートに沿った大きなチップポケット
排出を阻害せず、スムーズな切りくず排出

加工径φ14ドリルの加工深さ調整可能範囲

外形図

使用方法・使用事例

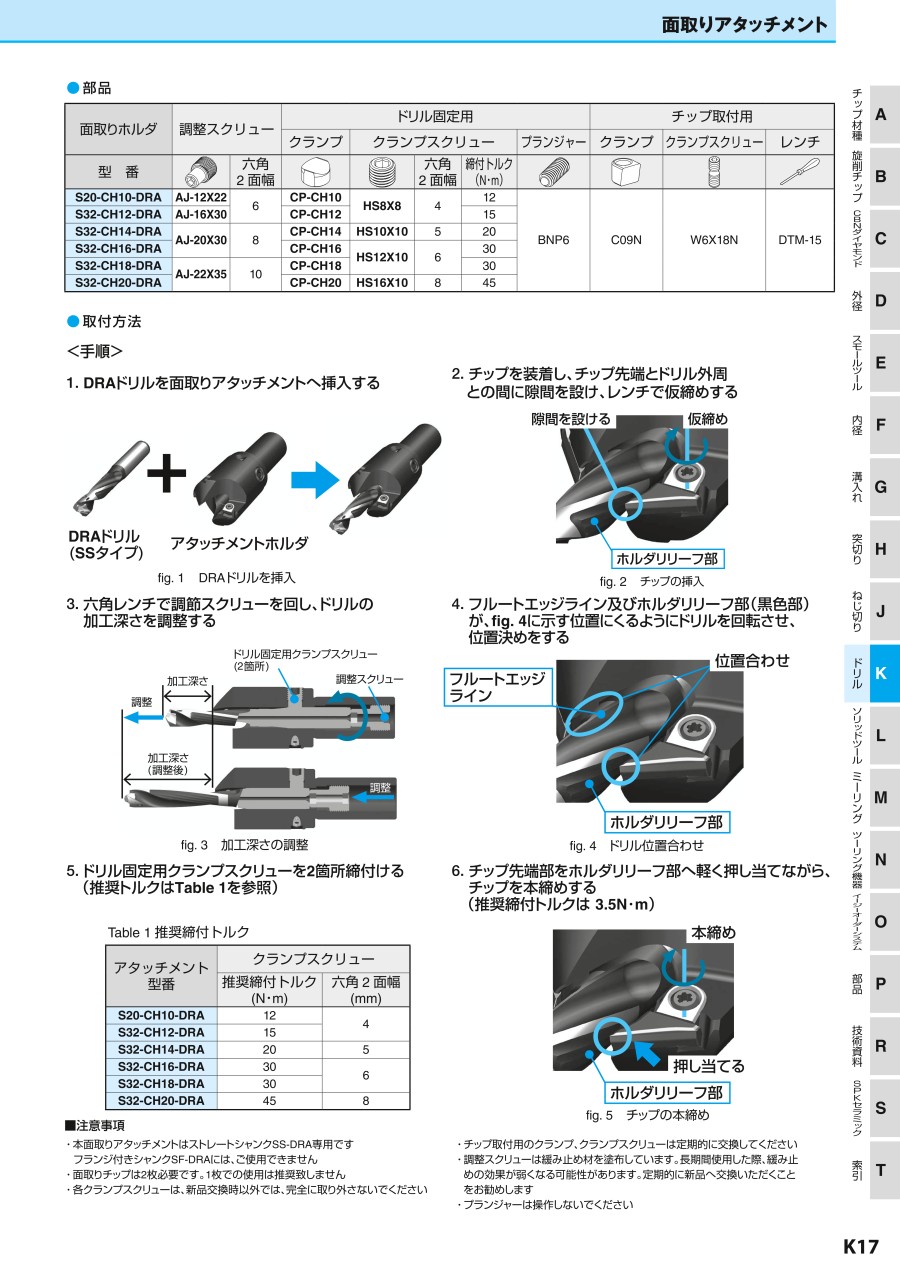

使用方法

取付方法

（1）DRAドリルを面取りアタッチメントへ挿入する

（2）チップを装着し、チップ先端とドリル外周との間に隙間を設け、レンチで仮締めする

（3）六角レンチで調節スクリューを回し、ドリルの加工深さを調整する



（4）フルートエッジライン及びホルダリリーフ部（黒色部）が下図に示す位置にくるようにドリルを回転させ、位置決めをする

（5）ドリル固定用クランプスクリューを2箇所締付ける（推奨締付トルクは下表を参照）

推奨締付トルク

アタッチメント型番	クランプスクリュー
	推奨締付 トルク （N・m）	六角 二面幅 （mm）
S20-CH10-DRA	12	4
S32-CH12-DRA	15
S32-CH14-DRA	20	5
S32-CH16-DRA	30	6
S32-CH18-DRA	30
S32-CH20-DRA	45	8

（6）チップ先端部をホルダリリーフ部へ軽く押し当てながら、チップを本締めする（推奨締付トルクは3.5N・m）

推奨切削条件

推奨切削条件表

推奨切削条件（S50C）

選定サポート情報

注意・禁止事項

• 本面取りアタッチメントはストレートシャンクSS-DRA専用です
  フランジ付きシャンクSF-DRAには、ご使用できません
• 面取りチップは2枚必要です。1枚での使用は推奨致しません
• 各クランプスクリューは新品交換時以外では、完全に取り外さないでください
• チップ取付用のクランプ、クランプスクリューは定期的に交換してください
• 調整スクリューには緩み止め材を塗布してあります。長期間使用した際、緩み止めの効果が弱くなる可能性があります。定期的に新品へ交換頂くことをお勧めします
• プランジャーは操作しないでください
