SGS Multi-Carb 多刃 仕上げ加工用スクエアエンドミル 66M

製品特長・仕様

製品の基本仕様・特長

Multi-Carbは、仕上げ面と精度が厳しい仕上げ加工において、高送りで安定加工を実現する多刃仕様設計です。
多刃設計により、スムーズな加工が可能。工具寿命の向上や高い生産性、高品位な加工を実現します。

• 7／9／11枚刃仕様（加工径による）
• ねじれ角：35°
• 多刃仕様で高送り加工が可能、安定性も向上
• 奇数刃で、切れ刃の入り際や抜け際の共振振動を抑制
• 大きな芯厚で高剛性、たわみを抑制
• 難削材に適した形状で、優れた仕上げ面を実現
• 信頼性と安定性能を有する超硬母材
• 高温特性に優れたTi-NAMITE-X

＜Ti-NAMITE-X＞

Ti-NAMITE-Xは、中～高硬度材（40～65HRC）やチタン合金などの幅広い被削材で、優れた結果が出ています
コーティング層は、ナノコンポジット粒子構造を採用
断続加工に必要な高い強度を持ち、優れた耐摩耗性を実現
Ti-NAMITE-Xは、高速加工や仕上げ加工で高い切りくず排出量が可能
幅広い加工用途で高能率加工を実現

• 硬度（HV）：3,600
• 酸化開始温度：1,150℃
• 摩擦係数：0.45
• 膜厚：1-4μm（加工径による）

性能・試験情報

お客様テスト結果

Multi-Carbは、縦切込みと送りをそれぞれ2倍にアップした加工が可能
これにより、切りくず排出量が4倍となり、加工時間を従来の4分の1に短縮しました
他社品の加工数は4個のみでしたが、Multi-Carbは25個加工可能で、6倍の工具寿命を達成
（ユーザー様の評価による）

SGS工具で実現したこと

• 加工時間/個  削減：32.67分
• 年間加工数/年  増加：1,200
• 短縮時間/年：653.4時間
• マシンチャージ/時：$140.00
• マシンコスト/年：$91,481.65
• 工具寿命：21個寿命向上
• 工具費/個：$31.17
• 工具費/年：$39,300

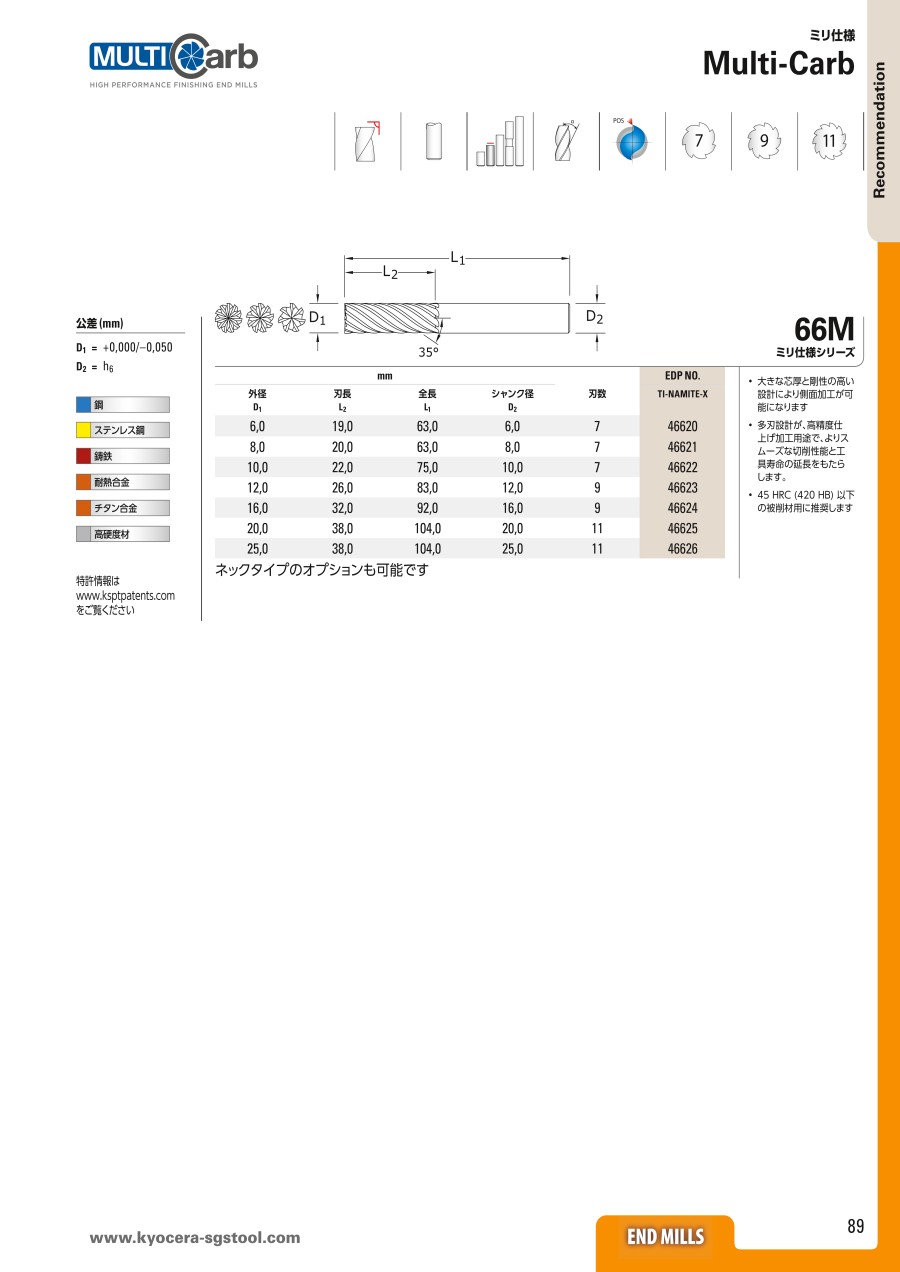

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

• HB（ブリネル硬さ）HRC（ロックウェルC硬さ）
• min^-1=（Vc×1,000）/（D₁×3.14）
• mm/min=fz×刃数×min^-1
• 被削材が上記表より高硬度の場合は切削速度と送りを下げてください

選定サポート情報

エンドミル早見表
