京セラ

アルミ加工用 高能率エンドミル MEAS用チップ

アルミ加工用 高能率エンドミル MEAS用チップ
通常単価(税別)
2,340円
税込単価
2,574円

【特長】長寿命加工を実現優れた耐アルミ溶着性で光沢のある加工面を実現耐膜剥離性...

詳細情報を確認する
  • 形状（型番頭文字）
    その他
  • 逃げ角
    その他
  • 被削材
    非鉄金属
  • 利用可能コーナー数
    2
  • 材類
    PDL025
  • 適合ホルダ
    MEAS□
  • 寸法W1 (mm)
    9.9
  • 材質
    超硬
  • 寸法D1 (mm)
    4.4
  • 勝手
    右
  • S (mm)
    5.1
  • 材種
    PDL025
  • コーティング種類
    DLCコーティング

ご注意

  • 商品画像は代表例です。型番により、形状が異なる場合がございます。
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

鋭い切れ刃で低抵抗

真のすくい角を最大20°を確保
低抵抗でびびりに強い

アルミ加工用 高能率エンドミル MEAS用チップ 関連画像3

真のすくい角：最大20°

［PDL025］

（1）長寿命加工を実現

（2）美しい加工面
優れた耐アルミ溶着性で光沢のある加工面を実現

（3）安定加工が可能
耐膜剥離性に優れ安定加工を実現。高潤滑性により、切りくず処理・排出性が向上

性能・試験情報

■切削抵抗比較（京セラ社比較）

アルミ加工用 高能率エンドミル MEAS用チップ切削抵抗比較

切削条件：Vc=390m/min、ap×ae=8×5mm、Dry、カッタ径 φ25mm（2枚刃）
被削材：A7075

加工実例

＜産業機械部品 A5052＞

Vc=1,500m/min（n=9,550min-1）

  • （1）ap×ae=3×40mm
    fz=0.2mm/t（Vf=7,640mm/min）
  • （2）ap×ae=8×5mm
    fz=0.2mm/t（Vf=7,640mm/min）
  • （3）ap×ae=2×～50mm
    fz=0.15mm/t（Vf=5,730mm/min）

Wet
MEAS050R-13-4T-M
KCGT130504FR-AL PDL025



アルミ加工用 高能率エンドミル MEAS用チップ 関連画像6

加工時間

アルミ加工用 高能率エンドミル MEAS用チップ 関連画像7
  • MEAS（φ50-4T）：190秒
  • 他社品C（φ50-3T）：430秒

MEASは他社品Cに対し、加工時間が50%以上短縮した（ユーザー様の評価による）

■コーディング特性（京セラ社比較）

アルミ加工用 高能率エンドミル MEAS用チップ コーディング特性

■寿命評価（京セラ社比較）

アルミ加工用 高能率エンドミル MEAS用チップ 寿命評価

切削条件：Vc=500m/min、fz=0.2mm/t、ap×ae=3×5mm、Dry
カッタ径：ø25mm
被削材：A7075

■耐溶着性比較（京セラ社比較）

アルミ加工用 高能率エンドミル MEAS用チップ 耐溶着性比較

PDL025／他社品G

切削条件：Vc=800m/min、fz=0.1mm/t、ap×ae=3×5mm、Dry、カッタ径 φ25mm
被削材：A5052
切削長：57m

■スクラッチ試験：荷重80Nでのコーティング膜状態比較（京セラ社比較）

アルミ加工用 高能率エンドミル MEAS用チップ 寿命評価

PDL025／H社 DLCコーティング

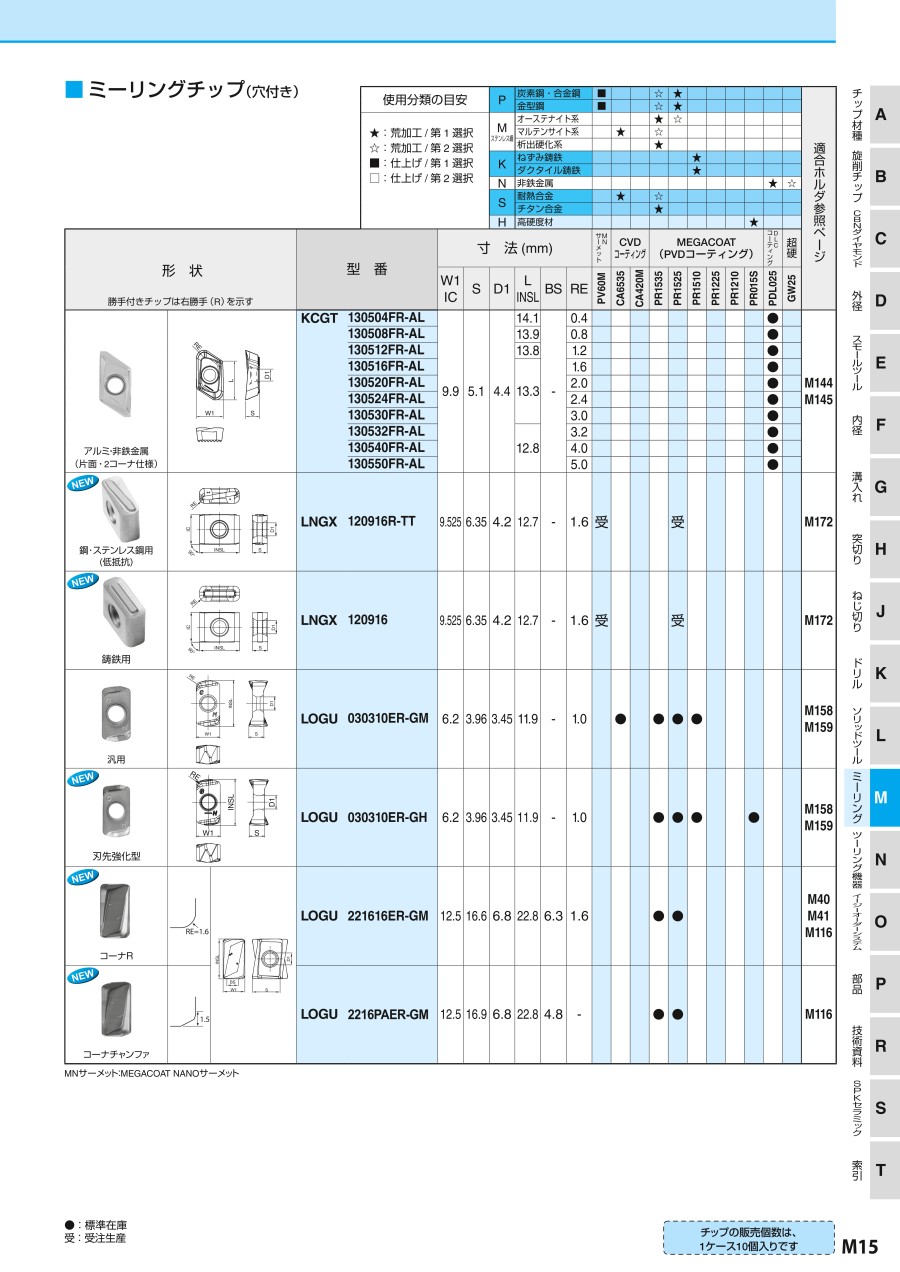

外形図

アルミ加工用 高能率エンドミル MEAS用チップ 外形図

使用方法・使用事例

使用方法

チップの装着方法について

  • （1）チップ取付部の切りくずなどのゴミは、確実に除去してください
  • （2）クランプスクリューは
    ・ テーパ部とねじ部に焼き付き防止剤を塗布してください
    ・ レンチ先端部（先端部は磁石化処理済み）に取り付け、チップ後端側をチップ座面（セレーション面）方向に軽く押し当てながら、締込んでください（右の写真を参照）
    （推奨締付けトルク 3.5N・m）
アルミ加工用 高能率エンドミル MEAS用チップ 使用方法

推奨切削条件

推奨切削条件表

アルミ加工用 高能率エンドミル MEAS用チップ 推奨切削条件表

切削条件時の注意

  • 機械剛性やワーク剛性等、実際の加工状況に応じて切削速度と送りを推奨範囲内で調整してください。
  • 推奨切削速度を超える条件では使用しないでください。
  • 定期的にチップのクランプスクリューを交換してください。
    万が一のカッタの破損、飛散に対し、十分な安全カバーなどをご使用ください。
  • 高速回転（10,000min-1以上）で使用する場合は、工具本体とアーバの組み合わせで、右記の値を参考にバランス取りを行ってください。
回転数
（min-1）		ISOバランス等級
ISO 1940-1/8821
（JIS B0905）
～20,000G16
～30,000G6.3
30,000～G2.5

注意・禁止事項

使用に関して［危険］

必ず推奨条件内で使用してください

  • 本体記載の最高回転数以上で回転させないでください
    遠心力、切削負荷によりチップの飛散が生じる恐れがあります
  • 以下の状態では使用しないでください
    刃数を減らす（1枚飛び等も不可）
    本体に損傷等の異常が発生している
  • チップ着脱時には、必ず保護手袋等の保護具を着用して作業してください
    刃先との接触により、けがをする恐れがあります

動バランスに関して

カッタは出荷時にバランス調整済みです

  • ISOバランス等級（ISO1940/1）G6.3にバランス調整を実施しております
  • 高速回転（10,000min-1以上）で使用する場合は、工具本体とアーバの組み合わせで、下記の値を参考にバランス取りを行ってください

カッタ外周側に動バランス調整スクリューを挿入しています。動バランスが崩れる恐れがありますので操作しないでください

回転数
（min-1）		ISOバランス等級
ISO 1940-1/8821
（JIS B0905）
～20,000G16
～30,000G6.3
30,000～G2.5

型番リスト

表示件数
  • 1
    • 型番
    KCGT130504FR-AL-PDL025
    KCGT130508FR-AL-PDL025
    KCGT130512FR-AL-PDL025
    KCGT130516FR-AL-PDL025
    KCGT130520FR-AL-PDL025
    KCGT130524FR-AL-PDL025
    KCGT130530FR-AL-PDL025
    KCGT130532FR-AL-PDL025
    KCGT130540FR-AL-PDL025
    KCGT130550FR-AL-PDL025

    寸法RE

    (mm)

    		最小発注数量
    0.4
    10個
    0.8
    10個
    1.2
    10個
    1.6
    10個
    2
    10個
    2.4
    10個
    3
    10個
    3.2
    10個
    4
    10個
    5
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    2,340円
    ( 2,574円 )
    3日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
    2,340円
    ( 2,574円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    長寿命加工を実現
    優れた耐アルミ溶着性で光沢のある加工面を実現
    耐膜剥離性に優れ安定加工を実現。
    高潤滑性により、切りくず処理・排出性が向上

    ご注意

    • 商品画像は代表例です。型番により、形状が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
