MEV高性能エンドミル用チップGM型
- 通常単価(税別)
- 950円
- 税込単価
- 1,045円
【特長】耐摩耗、耐熱性に優れたPVDコーティングと安定性を向上させるCVDコーティングを採用しています...
詳細を確認- 商品画像は代表例です。型番により、形状が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
低抵抗かつ高強度な切れ刃／大きな芯厚で高剛性
■独自の3角形チップで3コーナ使用可能
PR15シリーズは、耐摩耗性と耐溶着性に優れたMEGACOAT NANO®を採用
性能・試験情報
■切削抵抗比較（京セラ社比較）
切削条件：Vc=200m/min、ap×ae=3×18mm、fz=0.10mm/t、φ20（3枚刃）、Dry
被削材：SCM440H
■仕上げ面比較（京セラ社比較）
切削条件：Vc=180m/min、ap×ae=3×40mm、fz=0.1mm/t、φ50（5枚刃）、Dry
被削材：S50C
■耐びびり性能比較（京セラ社比較）
＜肩加工＞
切削条件：Vc=200m/min、ap×ae=3×18mm、fz=0.10mm/t、φ20（3枚刃）、Dry
被削材：SCM440H
＜溝加工＞
切削条件：Vc=220m/min、ap=3mm（溝加工）、fz=0.10mm/t、φ20（3枚刃）、Dry
被削材：SCM440H
■壁面加工精度の例（京セラ社比較）
切削条件：Vc=220m/min、ap×ae=3×10mm（4パス）、fz=0.15mm/t、φ50（5枚刃）、Dry
被削材：S50C
※壁面の精度は切削条件、加工環境、チップの組合せなどによって変動します
コーディング特性（耐摩耗性）
高靭性母材と特殊ナノ積層コーティングの組合せで長寿命
コーディング特性（耐溶着性）
摩擦係数が低く、優れた耐溶着性で安定加工が可能
■耐摩耗性比較（京セラ社比較）
切削条件：Vc=180m/min、ap×ae=3×10mm、fz=0.1mm/t、φ20、Dry
被削材：SKD11（30～35HS）
■耐欠損性比較（京セラ社比較）
切削条件：Vc=120m/min、ap×ae=2×10mm、fz=0.3-0.36mm/t、φ20（1枚刃切削）、Dry
被削材：SCM440H（37～39HS）
加工実例
＜機械部品 SUS420＞
Vc=180m/min
ap×ae=1×～50mm
fz=0.1mm/t Dry
MEV50-S32-06-5T（5枚刃）
TOMT060508ER-GM PR1535
加工能率
- MEV：Vf=575mm/min
- 他社品E：Vf=350mm/min
MEVは切削速度をアップしても切削音良好
底面の仕上げ面粗さも良好で加工能率1.6倍を達成
（ユーザー様の評価による）
＜プレート SS400＞
Vc=180m/min
ap=3mm
fz=0.14mm/t Dry
MEV22-S20-06-3T（φ22-3枚刃）
TOMT060508ER-GM PR1525
加工数
- MEV：160個/コーナ
- 他社品F：65個/コーナ
MEVは他社品Fに対して工具寿命2.4倍を達成
切削音も静かで仕上げ面が良好
（ユーザー様の評価による）
外形図
推奨切削条件
推奨切削条件表
★第1推奨 ☆第2推奨
切削条件時の注意
切削条件中の太字は推奨切削条件の中心値を示します。実際の加工状況に応じて、切削速度、送りを範囲内で調整してください
Ni基耐熱合金、チタン合金は湿式加工を推奨します
仕上げ面を重視する場合は湿式加工を推奨します
適用被削材
使用分類の目安
★：荒加工／第1推奨
☆：荒加工／第2推奨
■：仕上げ／第1推奨
□：仕上げ／第2推奨
（高硬度は45HRC以下の場合）
選定サポート情報
ブレーカ推奨領域
- 汎用 GM：幅広い加工に対応する最適化された刃先形状
- 低抵抗 SM：鋭い切れ刃と大きなすくい角
肩加工
切削条件：Vc=150m/min、ae=DC/2mm
被削材：S50C
溝加工
切削条件：Vc=150m/min、ae=DCmm
被削材：S50C
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
950円 ( 1,045円 ) | 4日目 |
950円 ( 1,045円 ) | 2日目 |
950円 ( 1,045円 ) | 1日目 |
950円 ( 1,045円 ) | 3日目 |

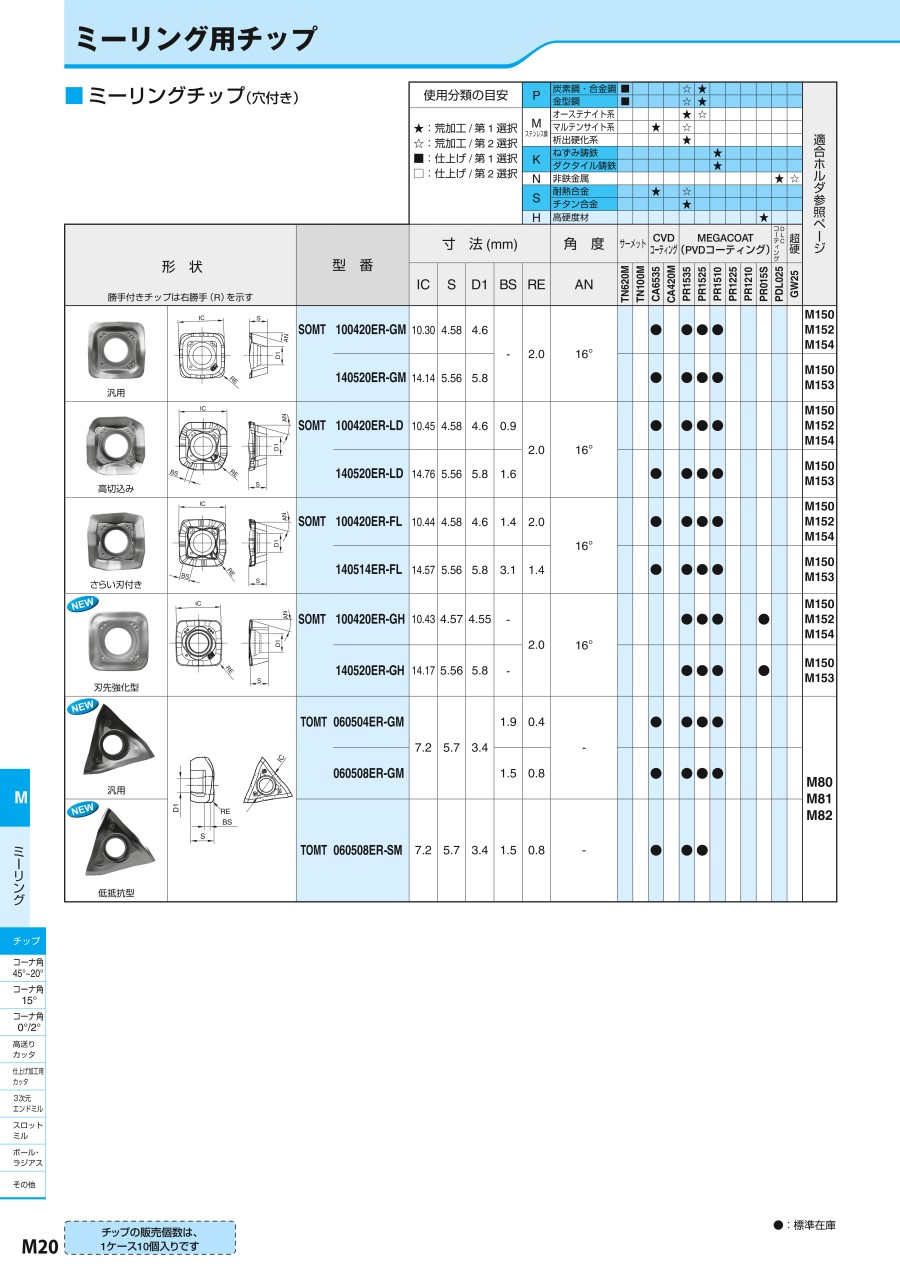

カタログ
