ナベヤ

ゆりかごセットゆりかご用サブテーブル

カタログ |

通常単価(税別): 319,600円～484,500円

税込単価: 351,560円～532,950円

通常出荷日：3日目

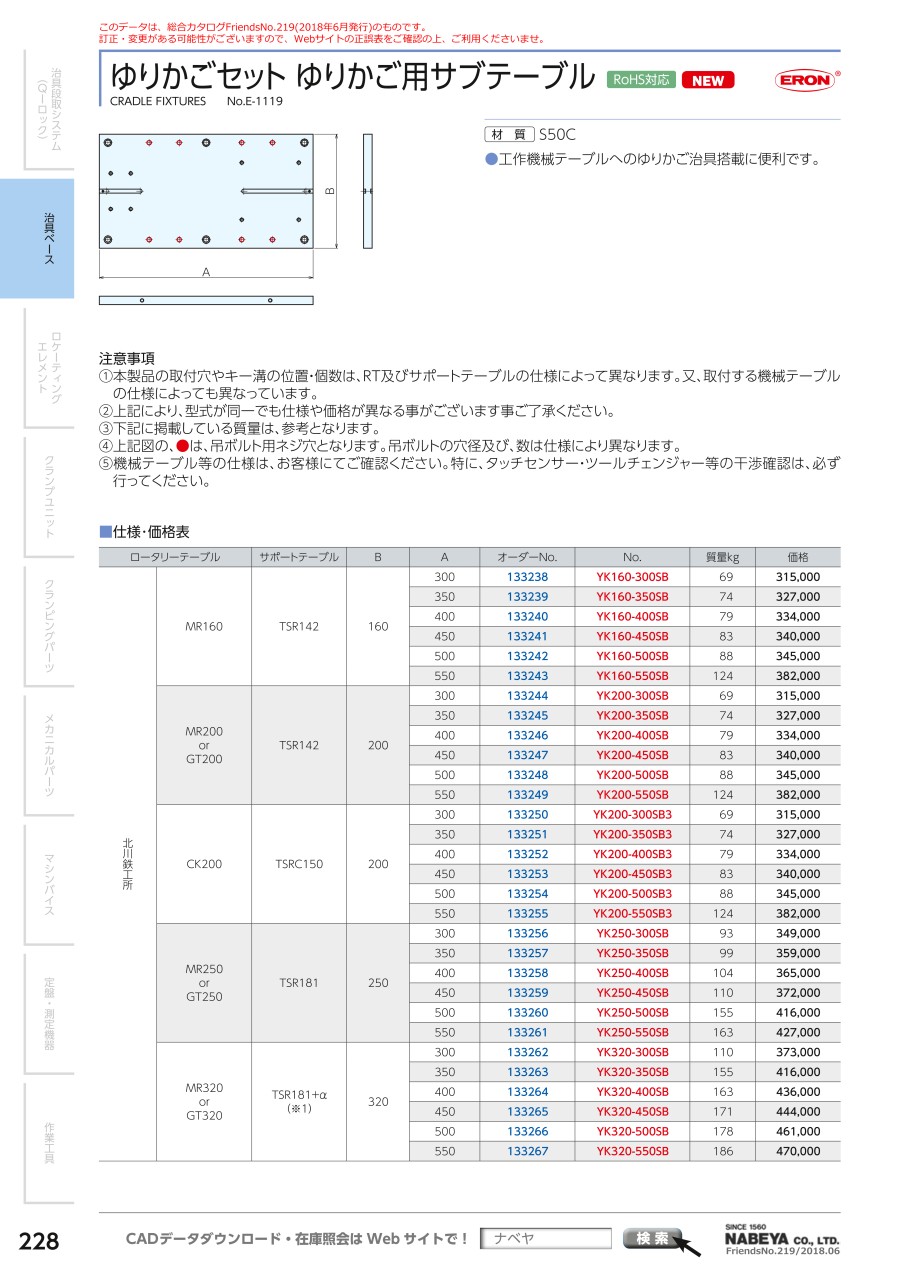

【特長】工作機械テーブルへのゆりかご治具搭載に便利。・材質:S50C・ロータリーテーブル:DDRT20...

詳細を確認

未確定：候補が96型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

使用方法・使用事例

使用事例

バイスを使用したブロック加工治具

両面加工対応治具

多工程治具仕様

多数個取り治具

選定サポート情報

ゆりかごセットとは

下記パーツを組立してあるものをいいます。

●ゆりかごセット

製品名		個数
1	ブラケット	2
2	位置決め用インロー	2
3	インロー組付けボルト	2
4	ガイドブロックまたはピン	1
5	ガイドブロック組付けボルト	1
6	ブラケット組付けボルト	8
7	Tスロットナット	4又は8
8	プレート	1
9	プレート取付ボルト	8
10	プレート用位置決めピン	4

●片持ちゆりかごセット

製品名		個数
1	ブラケット	1
2	位置決め用インロー	1
3	インロー組付けボルト	1
4	ガイドブロックまたはピン	1
5	ガイドブロック組付けボルト	1
6	ブラケット組付けボルト	3又は4
7	Tスロットナット	3又は4
8	プレート	1
9	プレート取付ボルト	4
10	プレート用位置決めピン	2

ゆりかご用サブテーブルとは

●ゆりかご治具のサブベースとして使用します。

製品名		個数
1	サブテーブル	1

搭載図

ロータリーテーブル対応表（各社テーブルサイズ200～320対応）

以下敬称略アイウエオ順

社名	ブラケットサイズ	ロータリーテーブル型式	サポートテーブル型式
株式会社北川鉄工所	160	CK160	TSRC140
	200	GT200	TSR142A
	200	MK200 or MR200	TSRC140
	250	MK250	TSR181A
	320	GT320	TSR181+α
株式会社三共製作所	160	RCD170（T溝仕様）	ST170A
	200	RCD200（T溝仕様）	ST170A+α
	250	RCD250（T溝仕様）	ST250A
	320	RCD300（T溝仕様）+α	ST250A+α
津田駒工業株式会社	160	RWE（A）-160	TS-135（P）
	200	RWE（A）-200	TS-160（P）
	200	RDS-200	TS-160（P）
	250	RWA-250	TS-160（P）
	320	RWA-320	TS-210（P）
DMG森精機株式会社	200	DDRT200X	NDST200
	250	DDRT260X	NDST260
	320	DDRT300	NDST260+α
ブラザー工業株式会社	200	T-200	純正サポートテーブル
株式会社日研工作所	160	CNC180	TAT170N
	200	CNC202orCNC180	TAT170N
	200	CNC205	TAT105N-135
	250	CNC260	TAT250（T溝仕様）
	320	CNC321	TAT321（T溝仕様）
ファナック株式会社	200	DDR	-
松本機械工業株式会社	200	MDH233R	ST230
	250	MDH253R	ST250
	320	MDH323R	ST320
ユキワ精工株式会社	160	JNC170	ST135
	200	JNC200	STT160
	200	TNC200	STT160
	250	JNC250	ST200
	320	BNC320	STA230

※αは、嵩上げベースが別途必要です。

ゆりかごセット

型番リスト

表示件数

型番

(mm)

ロータリーテーブル

サポートテーブル

最小発注数量

300	200	DDRT200X	NDST200	1個
350	200	DDRT200X	NDST200	1個
400	200	DDRT200X	NDST200	1個
450	200	DDRT200X	NDST200	1個
500	200	DDRT200X	NDST200	1個
550	200	DDRT200X	NDST200	1個
300	250	DDRT260X	NDST260	1個
350	250	DDRT260X	NDST260	1個
400	250	DDRT260X	NDST260	1個
450	250	DDRT260X	NDST260	1個
500	250	DDRT260X	NDST260	1個
550	250	DDRT260X	NDST260	1個
300	320	DDRT300	NDST260+α	1個
350	320	DDRT300	NDST260+α	1個
400	320	DDRT300	NDST260+α	1個
450	320	DDRT300	NDST260+α	1個
500	320	DDRT300	NDST260+α	1個
550	320	DDRT300	NDST260+α	1個
300	200	MDH233R	ST230	1個
350	200	MDH233R	ST230	1個
400	200	MDH233R	ST230	1個
450	200	MDH233R	ST230	1個
500	200	MDH233R	ST230	1個
550	200	MDH233R	ST230	1個
300	250	MDH253R	ST250	1個
350	250	MDH253R	ST250	1個
400	250	MDH253R	ST250	1個
450	250	MDH253R	ST250	1個
500	250	MDH253R	ST250	1個
550	250	MDH253R	ST250	1個
300	320	MDH323R	ST320	1個
350	320	MDH323R	ST320	1個
400	320	MDH323R	ST320	1個
450	320	MDH323R	ST320	1個
500	320	MDH323R	ST320	1個
550	320	MDH323R	ST320	1個
300	200	CNC180/CNC202	TAT170N	1個
300	200	CNC205	TAT105N-135	1個
350	200	CNC180/CNC202	TAT170N	1個
350	200	CNC205	TAT105N-135	1個
400	200	CNC180/CNC202	TAT170N	1個
400	200	CNC205	TAT105N-135	1個
450	200	CNC180/CNC202	TAT170N	1個
450	200	CNC205	TAT105N-135	1個
500	200	CNC180/CNC202	TAT170N	1個
500	200	CNC205	TAT105N-135	1個
550	200	CNC180/CNC202	TAT170N	1個
550	200	CNC205	TAT105N-135	1個
300	250	CNC260	TAT250（T溝仕様）	1個
350	250	CNC260	TAT250（T溝仕様）	1個
400	250	CNC260	TAT250（T溝仕様）	1個
450	250	CNC260	TAT250（T溝仕様）	1個
500	250	CNC260	TAT250（T溝仕様）	1個
550	250	CNC260	TAT250（T溝仕様）	1個
300	160	RCD170（T溝仕様）	ST170A	1個
350	160	RCD170（T溝仕様）	ST170A	1個
400	160	RCD170（T溝仕様）	ST170A	1個
450	160	RCD170（T溝仕様）	ST170A	1個
500	160	RCD170（T溝仕様）	ST170A	1個
550	160	RCD170（T溝仕様）	ST170A	1個

通常単価(税別) (税込単価)	通常出荷日

324,700円 ( 357,170円 )	3日目
336,600円 ( 370,260円 )	3日目
343,400円 ( 377,740円 )	3日目
350,200円 ( 385,220円 )	3日目
355,300円 ( 390,830円 )	3日目
392,700円 ( 431,970円 )	3日目
359,550円 ( 395,505円 )	3日目
369,750円 ( 406,725円 )	3日目
376,550円 ( 414,205円 )	3日目
382,500円 ( 420,750円 )	3日目
429,250円 ( 472,175円 )	3日目
442,000円 ( 486,200円 )	3日目
383,350円 ( 421,685円 )	3日目
429,250円 ( 472,175円 )	3日目
450,500円 ( 495,550円 )	3日目
459,000円 ( 504,900円 )	3日目
476,000円 ( 523,600円 )	3日目
484,500円 ( 532,950円 )	3日目
324,700円 ( 357,170円 )	3日目
336,600円 ( 370,260円 )	3日目
343,400円 ( 377,740円 )	3日目
350,200円 ( 385,220円 )	3日目
355,300円 ( 390,830円 )	3日目
392,700円 ( 431,970円 )	3日目
359,550円 ( 395,505円 )	3日目
369,750円 ( 406,725円 )	3日目
376,550円 ( 414,205円 )	3日目
382,500円 ( 420,750円 )	3日目
429,250円 ( 472,175円 )	3日目
442,000円 ( 486,200円 )	3日目
383,350円 ( 421,685円 )	3日目
429,250円 ( 472,175円 )	3日目
450,500円 ( 495,550円 )	3日目
459,000円 ( 504,900円 )	3日目
476,000円 ( 523,600円 )	3日目
484,500円 ( 532,950円 )	3日目
324,700円 ( 357,170円 )	3日目
319,600円 ( 351,560円 )	3日目
336,600円 ( 370,260円 )	3日目
331,500円 ( 364,650円 )	3日目
343,400円 ( 377,740円 )	3日目
340,000円 ( 374,000円 )	3日目
350,200円 ( 385,220円 )	3日目
345,950円 ( 380,545円 )	3日目
355,300円 ( 390,830円 )	3日目
351,050円 ( 386,155円 )	3日目
392,700円 ( 431,970円 )	3日目
388,450円 ( 427,295円 )	3日目
359,550円 ( 395,505円 )	3日目
369,750円 ( 406,725円 )	3日目
376,550円 ( 414,205円 )	3日目
382,500円 ( 420,750円 )	3日目
429,250円 ( 472,175円 )	3日目
442,000円 ( 486,200円 )	3日目
324,700円 ( 357,170円 )	3日目
336,600円 ( 370,260円 )	3日目
343,400円 ( 377,740円 )	3日目
350,200円 ( 385,220円 )	3日目
355,300円 ( 390,830円 )	3日目
392,700円 ( 431,970円 )	3日目

基本情報

基本情報

【特長】
工作機械テーブルへのゆりかご治具搭載に便利。
・材質:S50C
・ロータリーテーブル:DDRT200X/DDRT260X/DDRT300/MDH233R/MDH253R/MDH323R/CNC205/CNC180,CNC202/CNC260/RCD170（T溝仕様）
・サポートテーブル:NDST200/NDST260/NDST260+α/ST230/ST250/ST320/TAT170N/TAT105N-135/TAT250（T溝仕様）/ST170A
・RoHS対応

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
