トグルダウンクランプ 6830B

通常単価(税別)
6,1729,271
税込単価
6,78910,198
通常出荷日:1日目~3日目

【特長】・ワンタッチクランプでクランプ時間短縮・黒亜鉛メッキ(つや消し)により、反射等を抑え正確に測定...

詳細を確認
未確定:候補が3型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

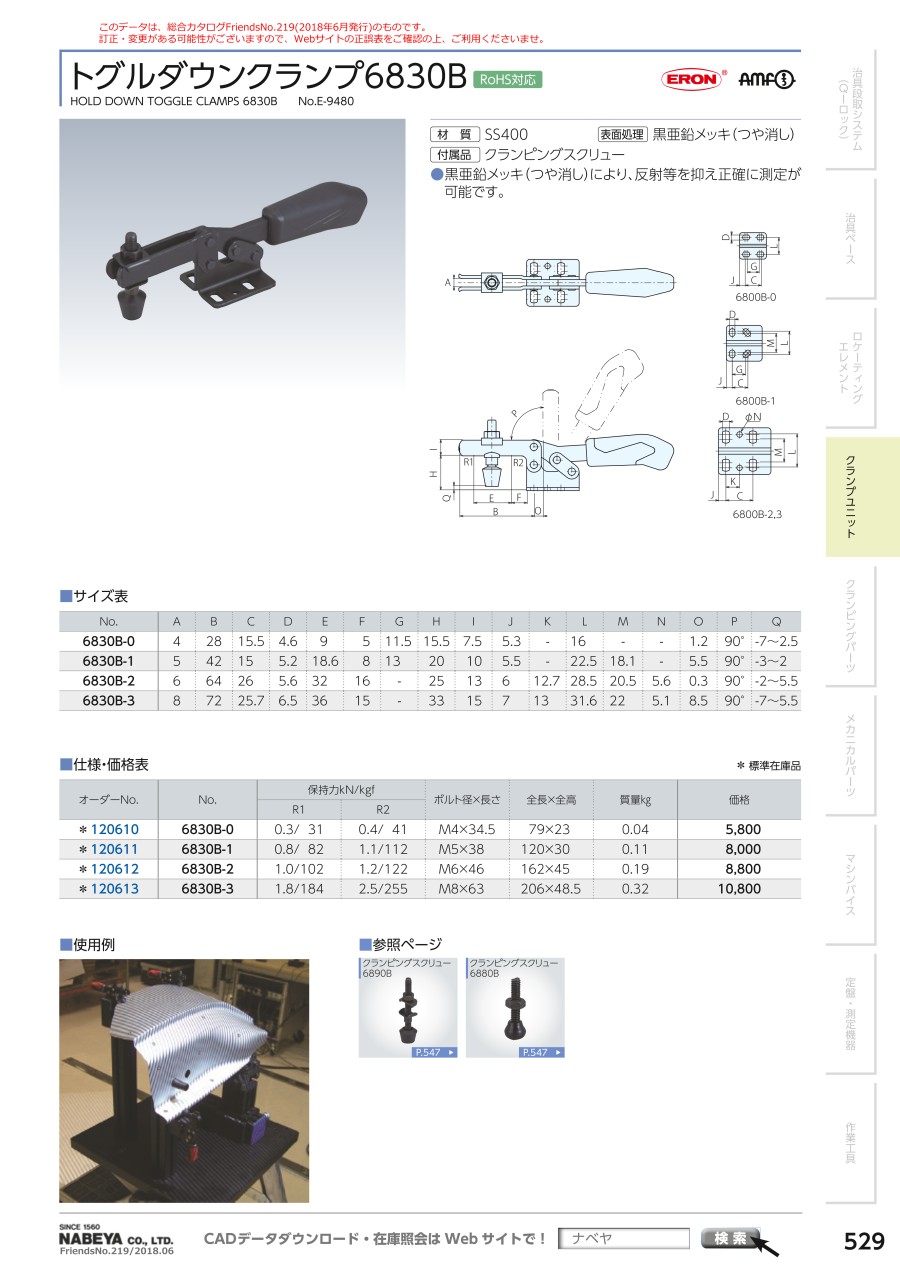

外形図

トグルダウンクランプ 6830B 外形図1
トグルダウンクランプ 6830B 外形図2

6800B-0

トグルダウンクランプ 6830B 外形図3

6800B-1

トグルダウンクランプ 6830B 外形図4

6800B-2、3

使用方法・使用事例

使用事例

トグルダウンクランプ 6830B 使用例

型番リスト

表示件数

A

(mm)

B

(mm)

E

(mm)

H

(mm)

ボルト径 X 長さ

(mm)

全長 X 全高

(mm)

保持力 R1

(kN)

保持力 R2

(kN)

最小発注数量
4
28
9
15.5
M4×34.5
79×23
0.3
0.4
1個
5
42
18.6
20
M5×38
120×30
0.8
1.1
1個
6
64
32
25
M6×46
162×45
1
1.2
1個
通常単価(税別) (税込単価)
通常出荷日
6,172
( 6,789 )
1日目
8,408
( 9,249 )
3日目
9,271
( 10,198 )
3日目

詳細情報

基本情報

【特長】
・ワンタッチクランプでクランプ時間短縮
・黒亜鉛メッキ(つや消し)により、反射等を抑え正確に測定が可能です

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
