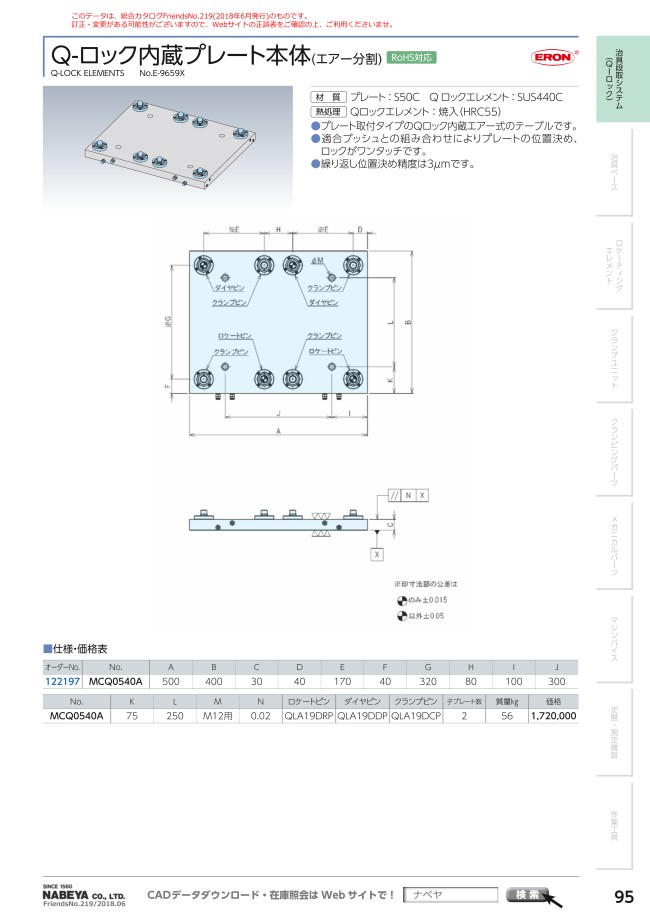

Q-ロック内蔵プレート本体（エアー分割）
- 通常単価(税別)
- 1,691,500円
- 税込単価
- 1,860,650円
【特長】・プレート取付タイプのQ-ロック内蔵エアー式のテーブルです・適合ブッシ...
詳細情報を確認する
MCQ0540Aの仕様・寸法情報
種類
治具段取りシステム
段取りシステム種類
プレート
固定方式
空圧式
A(mm)
500
B(mm)
400
C(mm)
30
E(mm)
170
G(mm)
320
H(mm)
80
N(mm)
0.02
材質
Q-ロックエレメント：SUS440C$プレート：S50C
熱処理
Q-ロックエレメント：焼入（HRC55）
ロケートピン
QLA19DRP
ダイヤピン
QLA19DDP
クランプピン
QLA19DCP
子プレート数
2
絞り込み条件
タイプ
- MCQ0540A
出荷日
- すべて
- 3日以内
詳細情報
基本情報
【特長】
・プレート取付タイプのQ-ロック内蔵エアー式のテーブルです
・適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです
・繰返し位置決め精度は3μmです
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
Q-ロック内蔵プレート本体（エアー分割）の型番MCQ0540Aのページです。
型番MCQ0540Aに関する仕様情報を記載しております。
