絞り込み条件：4 項目の仕様が未選択です
種類
- 治具段取りシステム
段取りシステム種類
- プレート
固定方式
- 油圧式
A(mm)
- 500
- 600
- 1000
B(mm)
- 400
- 600
E(mm)
- 340
- 420
- 800
G(mm)
- 220
- 240
- 400
H(mm)
- 11.5
- 13
ロケートブッシュ
- QLA32RB
- QLA40RB
クランプブッシュ
- QLA32CB
- QLA40CB
タイプ
- MCQ0540H-F
- MCQ0640H-F
- MCQ1060H-F
出荷日
- すべて
- 3日以内
詳細情報
基本情報
【特長】

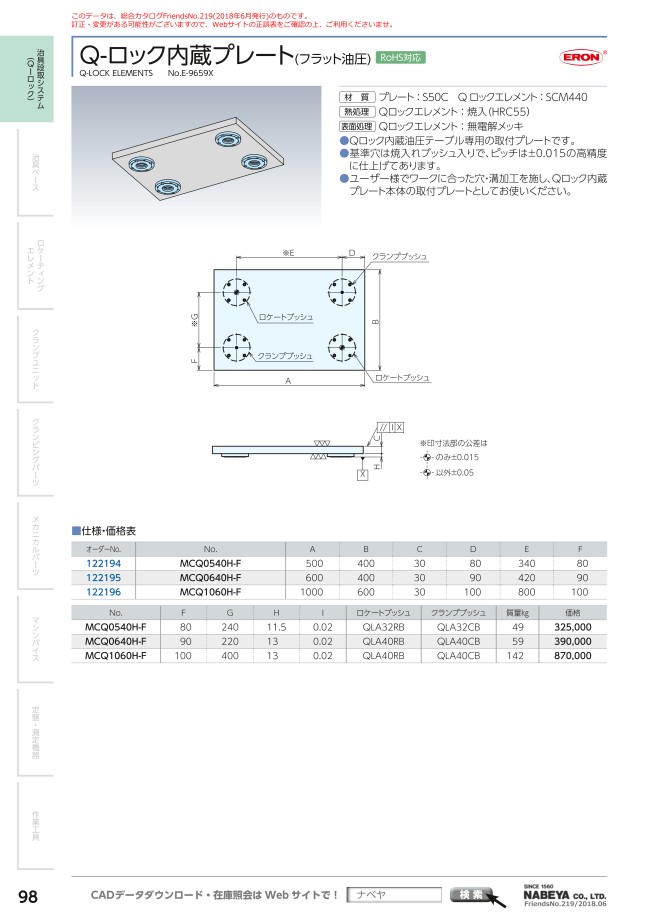

・Q-ロック内蔵油圧テーブル専用の取付プレートです
・基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります
・ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください
