ナベヤ

Q-ロックエレメントホールタイプピンボルトセット空圧式/油圧式

カタログ |

通常単価(税別): 15,106円～34,595円

税込単価: 16,617円～38,055円

通常出荷日：3日目

Q-ロックエレメントは、治具の高精度な位置決めと、素早いクランプ（固定）を可能にするエレメントです。

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

Q-ロックエレメントホールタイプ本体専用のピンです。
ワークにセットし、治具ベースとの位置決めを行います。

外形図

使用方法・使用事例

使用事例

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

質量

(kg)

材質

熱処理

適合機種

詳細タイプ

最小発注数量

14.8	14.8	M6×1	25	10	13.6	5	0.025	SUS（ピン）、スチール（ボルト）	熱処理済（ピン、ボルト）	KS5.3B/K5B	クランプピン	1個
15	15	M6×1	25	10	13.6	5	0.025	SUS（ピン）、スチール（ボルト）	熱処理済（ピン、ボルト）	KS5.3B/K5B	ダイヤピン	1個
15	15	M6×1	25	10	13.6	5	0.025	SUS（ピン）、スチール（ボルト）	熱処理済（ピン、ボルト）	KS5.3B/K5B	ロケートピン	1個
21.8	21.8	M8×1.25	37	15	-	6	-	-	-	KS10.3/KS10.2	クランプピン	1個
22	22	M8×1.25	37	15	-	6	-	-	-	KS10.3/KS10.2	ダイヤピン	1個
22	22	M8×1.25	37	15	-	6	-	-	-	KS10.3/KS10.2	ロケートピン	1個
31.8	31.8	M12×1.75	54	25	-	8	-	-	-	KS20.3/KS20	クランプピン	1個
32	32	M12×1.75	54	25	-	8	-	-	-	KS20.3/KS20	ダイヤピン	1個
32	32	M12×1.75	54	25	-	8	-	-	-	KS20.3/KS20	ロケートピン	1個

通常単価(税別) (税込単価)	通常出荷日

15,106円 ( 16,617円 )	3日目
15,106円 ( 16,617円 )	3日目
15,106円 ( 16,617円 )	3日目
20,405円 ( 22,446円 )	3日目
20,406円 ( 22,447円 )	3日目
19,125円 ( 21,038円 )	3日目
32,640円 ( 35,904円 )	3日目
34,595円 ( 38,055円 )	3日目
32,640円 ( 35,904円 )	3日目

詳細情報

基本情報

基本情報

Q-ロックエレメントは、治具の高精度な位置決めと、素早いクランプ（固定）を可能にするエレメントです。

カタログ

商品TOP

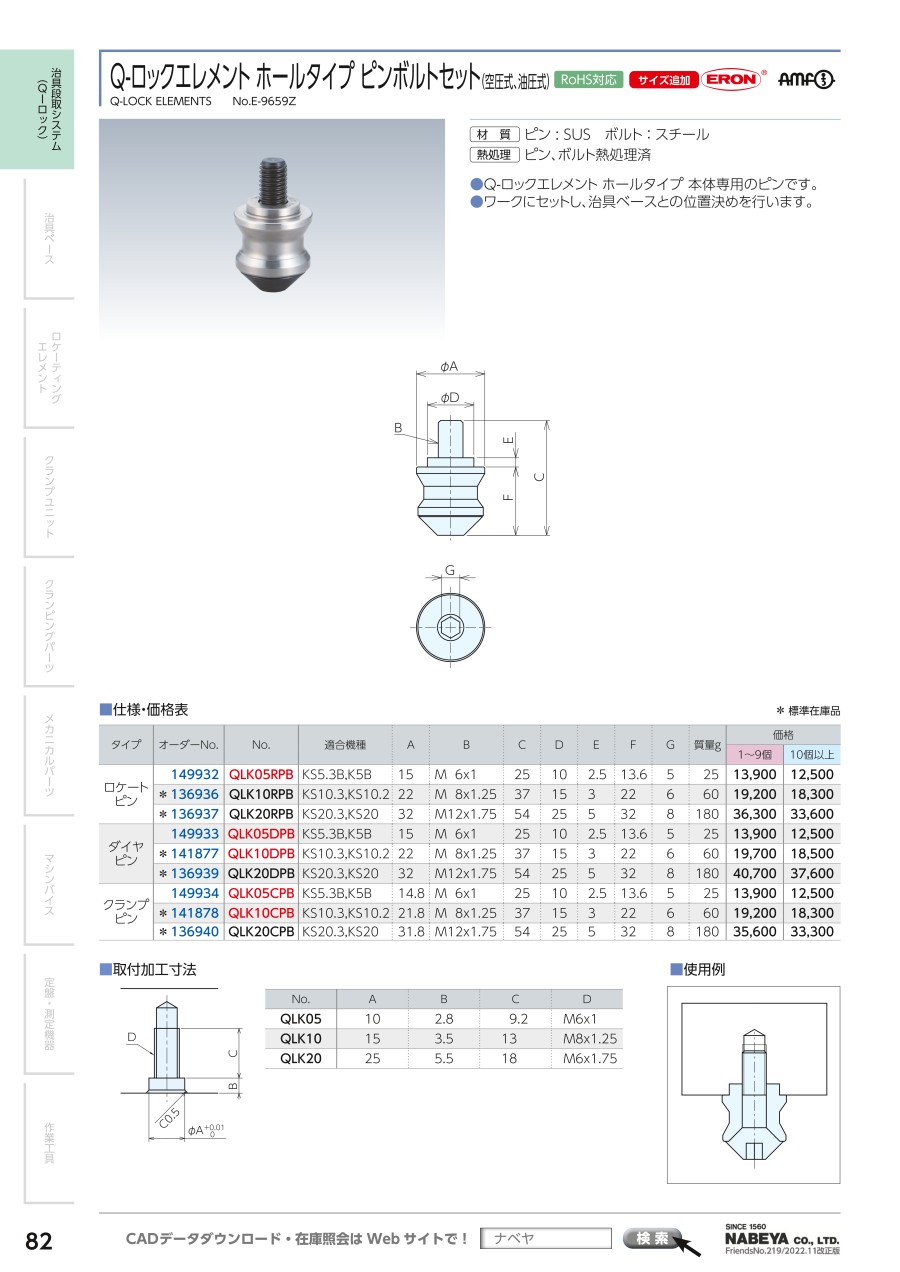

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
