Q-ロックエレメント ピン（油圧式単動）

Q-ロックエレメント ピン（油圧式単動）
通常単価(税別)
60,350円～106,963円
税込単価
66,385円～117,659円

【特長】・油圧対応の位置決めユニット、治具段取りの短縮に・エアーブロー・着座確...

詳細情報を確認する
未確定：候補が12型番あります。
    数量：

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    • 位置決めとクランプ機能をあわせ持った製品です。
    • エアーブロー・着座確認付。
    • 強力クランプで重切削向き。
    • クランプ時はバネ、アンクランプ時のみ油圧を使用するため、加工中は配管の切離しができます。


    Qロックエレメントを使ったツーリングブロック活用例

    性能・試験情報

    タイプ油圧式 単動
    駆動方式クランプバネ
    アンクランプ油圧
    No.QLH26S*PQLH32S*PQLH40S*P
    クランプ力（kN）3.07.010
    リフトアップ力（kN/）（5MPa時）2.75.07.8
    クランプストローク（mm）1.82.33.1
    リフトアップ量（mm）1
    シリンダ容器（cm3）クランプ側---
    アンクランプ側3.96.814
    最高使用圧力（MPa）5
    最低使用圧力（MPa）2
    保証耐圧力（MPa）7
    推奨エアーブロー圧（MPa）0.5
    使用流体ドライエア
    使用周囲温度（℃）0～65
    重量（kg）0.50.81.4


    構造図

    Q-ロックエレメント ピン（油圧式単動） 構造図1

    クランプ

    Q-ロックエレメント ピン（油圧式単動） 構造図2

    アンクランプ・リフトアップ

    Q-ロックエレメント ピン（油圧式単動） 構造図3

    分離

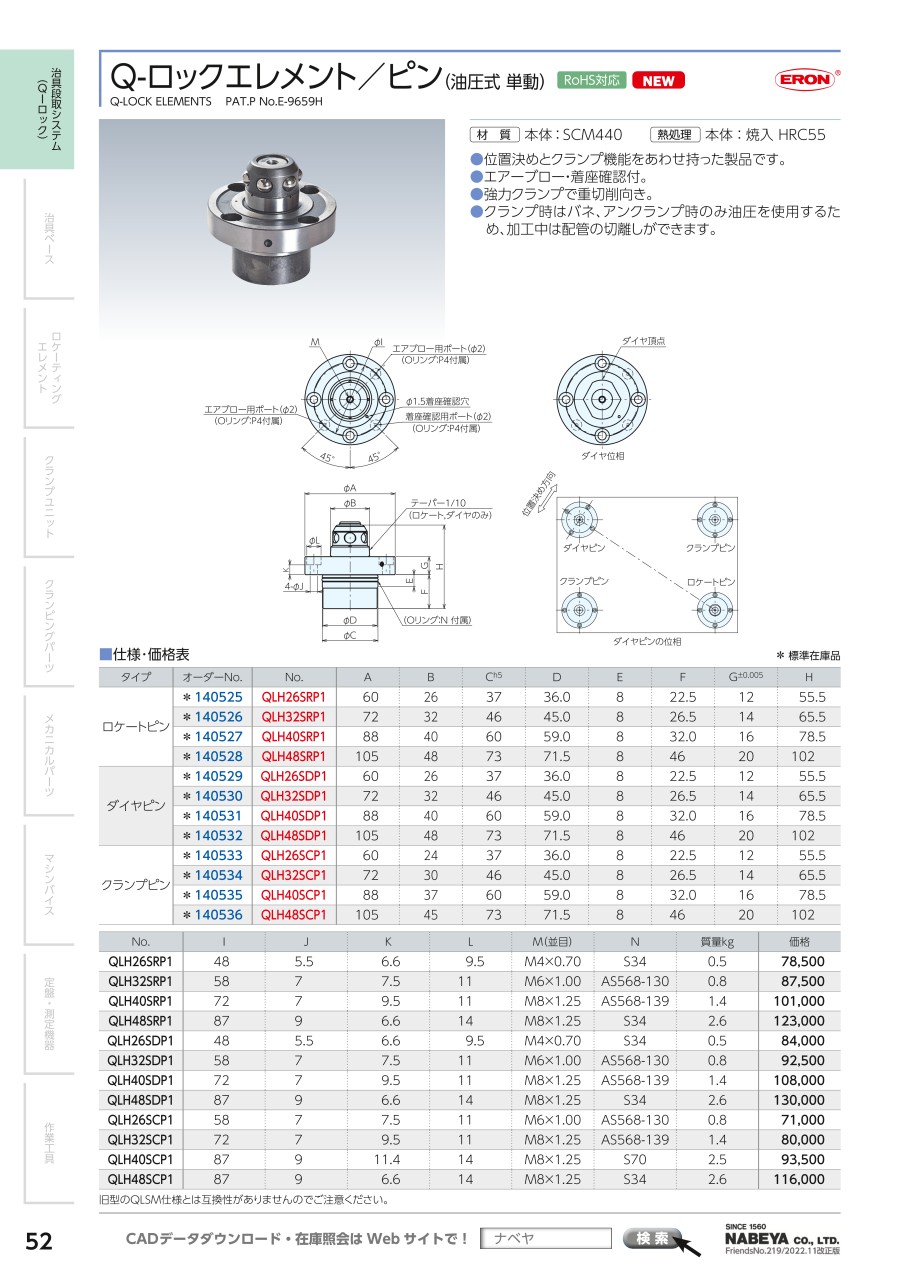

    外形図

    Q-ロックエレメント ピン（油圧式単動） 外形図

    使用方法・使用事例

    使用事例

    Q-ロックエレメント ピン（油圧式単動） 使用事例

    ロボットと油圧を使用した治具プレートの自動交換

    型番リスト

    表示件数
  • 1
    • 型番
    QLH26SCP1
    QLH26SDP1
    QLH26SRP1
    QLH32SCP1
    QLH32SDP1
    QLH32SRP1
    QLH40SCP1
    QLH40SDP1
    QLH40SRP1
    QLH48SCP1
    QLH48SDP1
    QLH48SRP1

    全長

    (mm)

    全幅

    (mm)

    B

    (mm)

    H

    (mm)

    質量

    (kg)

    詳細タイプ

    		最小発注数量
    60
    60
    24
    55.5
    2.5
    クランプピン
    1個
    60
    60
    26
    55.5
    2.5
    ダイヤピン
    1個
    60
    60
    26
    55.5
    2.5
    ロケートピン
    1個
    72
    72
    30
    65.5
    0.8
    クランプピン
    1個
    72
    72
    32
    65.5
    0.8
    ダイヤピン
    1個
    72
    72
    32
    65.5
    0.8
    ロケートピン
    1個
    88
    88
    37
    78.5
    1.4
    クランプピン
    1個
    88
    88
    40
    78.5
    1.4
    ダイヤピン
    1個
    88
    88
    40
    78.5
    1.4
    ロケートピン
    1個
    105
    105
    45
    102
    2.6
    クランプピン
    1個
    105
    105
    48
    102
    2.6
    ダイヤピン
    1個
    105
    105
    48
    102
    2.6
    ロケートピン
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    60,350円
    ( 66,385円 )
    3日目
    71,400円
    ( 78,540円 )
    3日目
    66,725円
    ( 73,398円 )
    3日目
    68,000円
    ( 74,800円 )
    3日目
    78,625円
    ( 86,488円 )
    3日目
    74,375円
    ( 81,813円 )
    3日目
    79,475円
    ( 87,423円 )
    3日目
    91,800円
    ( 100,980円 )
    3日目
    85,850円
    ( 94,435円 )
    3日目
    95,444円
    ( 104,988円 )
    3日目
    106,963円
    ( 117,659円 )
    3日目
    101,204円
    ( 111,324円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・油圧対応の位置決めユニット、治具段取りの短縮に
    ・エアーブロー・着座確認付
    ・強力クランプで重切削向き
    ・クランプ時はバネ、アンクランプ時のみ油圧を使用する為、加工中は配管の切離しができます

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
